HEATING & AIR CONDITIONING - WATER PIPING

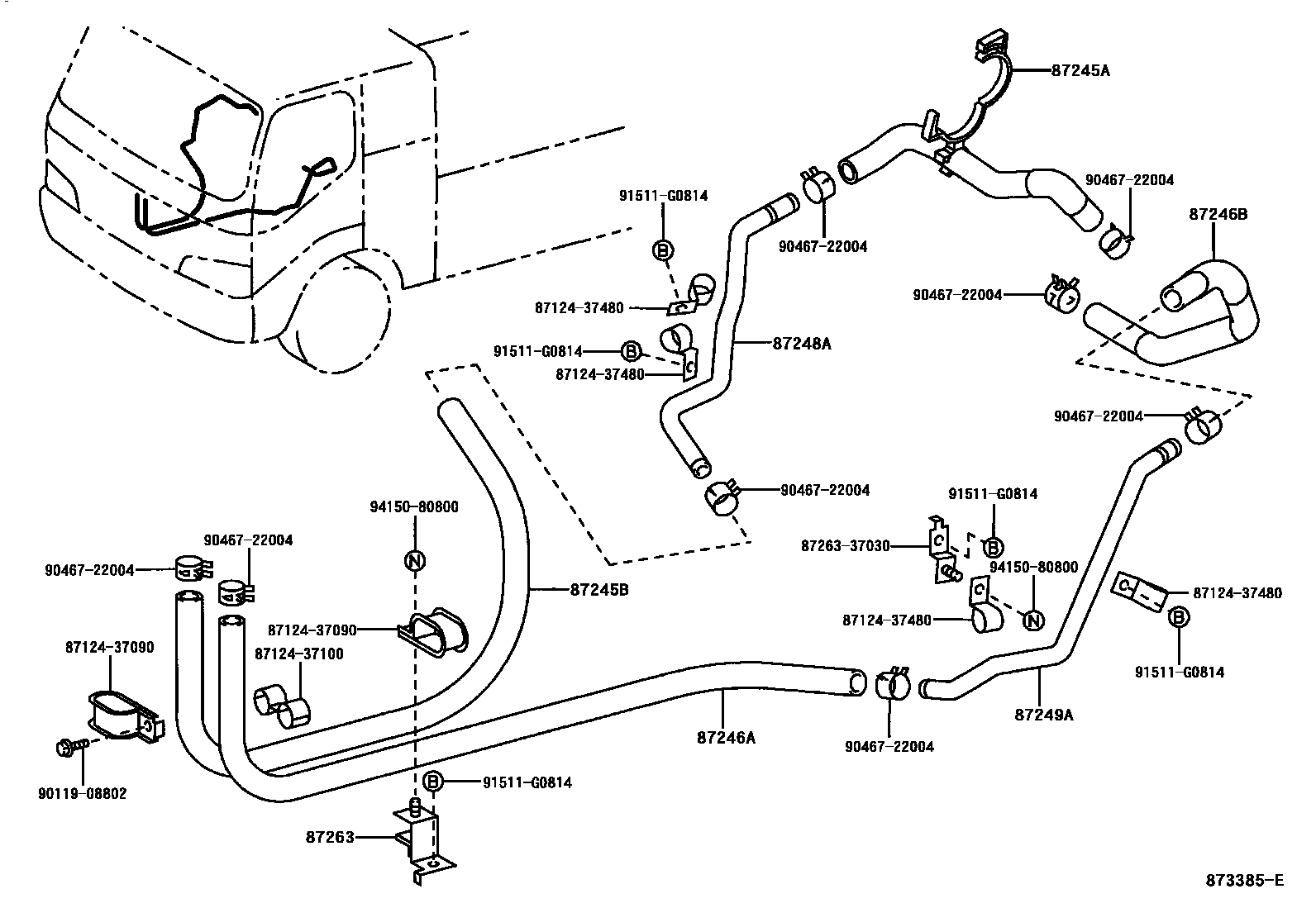

Parts diagram
87245AHOSE, HEATER WATER, INLET A
main87245-37750i200010-200206
87245BHOSE, HEATER WATER, INLET B
main87245-3V150i200010-200206
87246AHOSE, HEATER WATER, OUTLET A
main87245-3V150i200010-200206
87246BHOSE, HEATER WATER, OUTLET B
main87246-37030i200010-200206
87248APIPE, HEATER WATER INLET, A
main87248-37300i200010-200206
87249APIPE, HEATER WATER OUTLET, A
main87248-37310i200010-200206
87263BRACKET, HEATER WATER PIPE, NO.1
main87263-37020i200010-200206
8712437090CLAMP, HEATER
8712437100CLAMP, HEATER
8712437480CLAMP, HEATER
8726337030BRACKET, HEATER WATER PIPE, NO.1
9011908802
9046722004
91511G0814
9415080800

15 parts on this diagram · 1 diagram in section
