WATER PUMP

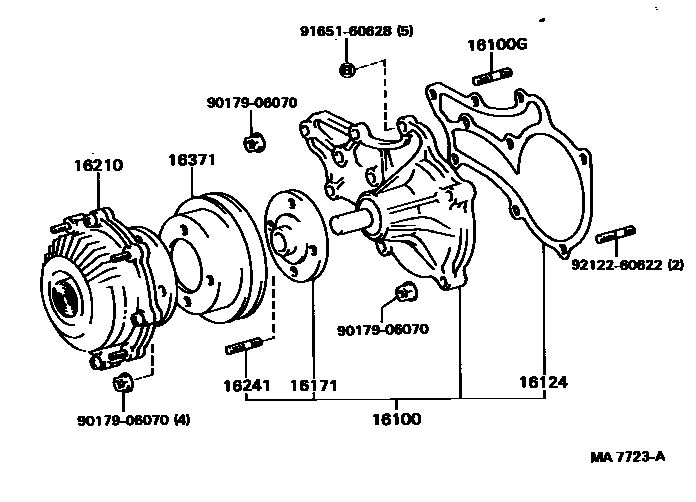

Parts diagram
16100PUMP ASSY, ENGINE WATER
main16100-39355i198708-198808
main16100-78010i198708-198808
main16100-79036i198708-198808
16100GBOLT, STUD(FOR WATER PUMP SET)
main16193-38030i198708-198808
16124GASKET, WATER PUMP COVER
main16124-71010i198708-198808
main16129-35020i198708-198808
16171SEAT, WATER PUMP PULLEY
main16171-13020i198708-198808
main16171-78010i198708-198808
16210COUPLING ASSY, FLUID
main16210-35011i198708-198808
main16210-73010i198708-198808
SWITZERLAND SPEC
main16250-78020i198708-198808
16241BOLT, STUD(FOR WATER PUMP COUPLING)
main16193-71010i198708-198808
main90116-06042i198708-198808
16371PULLEY, FAN
main16173-35030i198708-198808
main16173-78010i198708-198808
main16371-71010i198708-198808
9017906070
9165160628
9212260622

10 parts on this diagram · 3 diagrams in section
