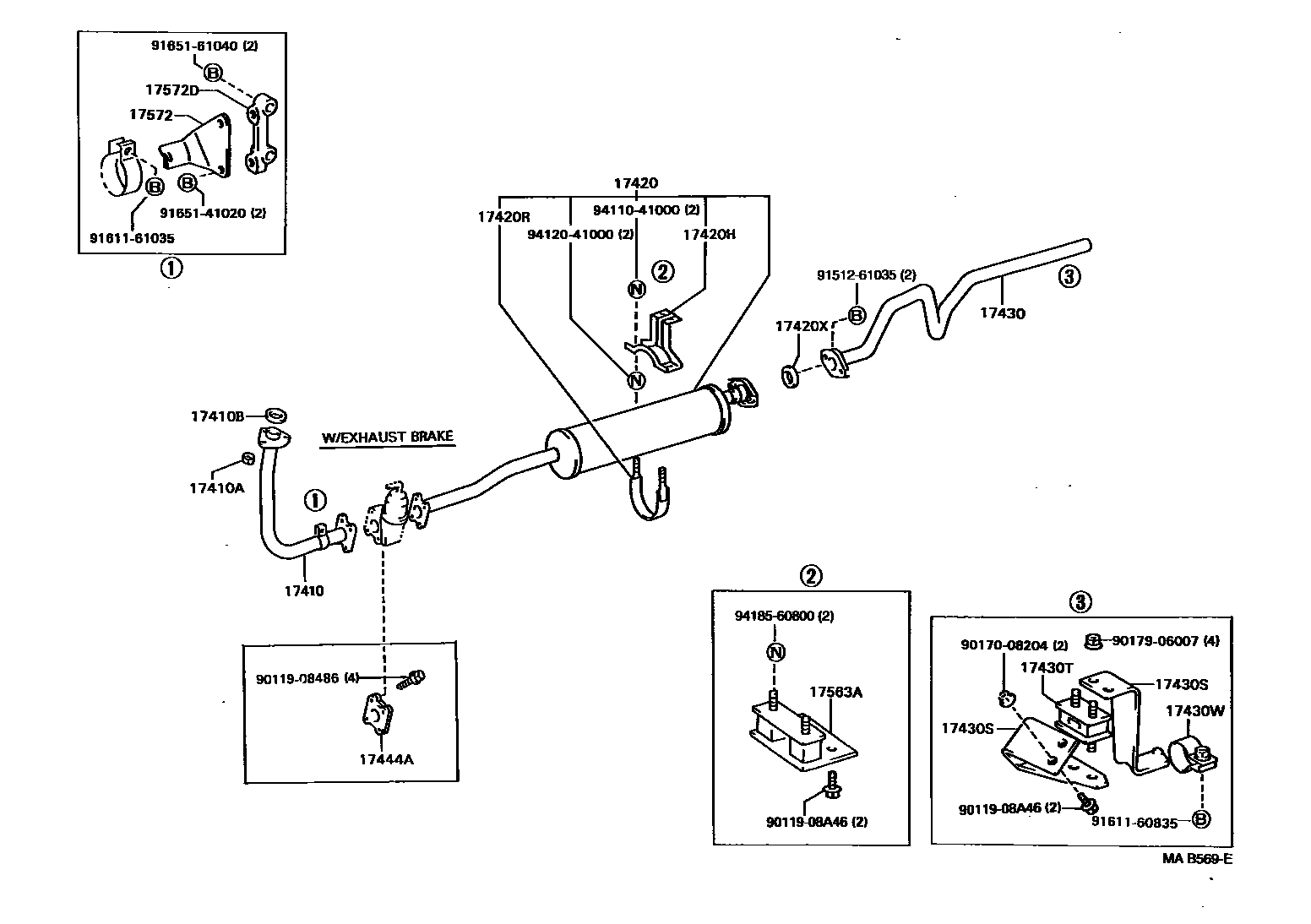

EXHAUST PIPE

0001 1 0002 1 0003 1 0004 1

17410PIPE ASSY, EXHAUST, FRONT

main17401-58100i14B..BU88,9#..GEN,SA198808-199105

sub17401-58101

main17401-58100i14B..BU88..T3..ARL198910-199105

AUSTRALIA LIGHT GVM

sub17401-58101

main17401-58101i14B..BU88..T3..ARL199105-199407

AUSTRALIA LIGHT GVM

sub17401-58102

main17401-58102i14B..BU88..T3..ARL199407-199505

AUSTRALIA LIGHT GVM

main17401-58102i14B..BU88,9#..GEN,SA199407-199703

main17401-58150i14B..BU88,91..ARL198808-199208

sub17401-58151

main17401-58151i14B..BU88,91..ARL199208-199505

sub17401-58102

main17401-58160iB,11B,14B..BU60,61,65,66..ARL198808-199208

sub17401-58171

main17401-58170iB,11B,14B..BU6#,70,83,84,87..GEN,GHD,SA198808-199206

sub17401-58171

main17401-58171iB,11B,14B..BU6#,70,83,84,87199206-199505

main17401-58250i14BT..BU91,96199004-199208

sub17401-58251

main17401-58251i14BT..BU91,96199208-199305

17410ANUT, EXHAUST PIPE SET STUD BOLT

main90179-10070iB,11B,14B#..BU6#,70,8#,9#198808-199703

17410BGASKET, EXHAUST PIPE

main90917-06034iB,11B,14B#..BU6#,70,8#,9#198808-199012

sub90917-06059

main90917-06059iB,11B,14B#..BU6#,70,8#,9#199012-199703

17420PIPE ASSY, EXHAUST, CENTER

main17420-58271i14B..BU88..T3..ARL199204-199311

AUSTRALIA LIGHT GVM

sub17420-58272

main17420-58272i14B..BU88..T3..ARL199311-199505

AUSTRALIA LIGHT GVM

main17420-58280i14B..BU88..T3..ARL198910-199204

AUSTRALIA LIGHT GVM

main17420-58280i14B#..BU88,91..GEN,SA198808-199703

main17420-58290i14B..BU96..RHD..GEN198808-198911

sub17420-58291

main17420-58291i14B..BU96..RHD..GEN198911-199311

sub17420-58292

main17420-58292i14B..BU96..RHD..GEN199311-199505

main17420-58300i14B..BU94;14B..BU96..SA;14B#..BU96..LHD198808-199703

main17420-58310i14B..BU88..ARL198808-199204

sub17420-58510

main17420-58320i14B..BU91..ARL198808-199204

sub17420-58520

main17420-58330iB..BU60..ARL198808-199310

sub17420-58331

main17420-58331iB..BU60..ARL199310-199505

main17420-58340i11B,14B..BU61,66..ARL198808-199310

sub17420-58341

main17420-58341i14B..BU66..T2199310-199505

main17420-58350iB,11B,14B..BU60,61,66,70..ST..GEN198808-199505

main17420-58360iB,11B,14B..BU60,61,66..T3..WT..GEN198808-199505

main17420-58370i11B..BU65..ARL198808-199204

sub17420-58430

main17420-58380i11B,14B..BU65,67..GEN198808-199505

main17420-58400iB,11B,14B..BU83,84,87198808-199206

sub17420-58530

main17420-58430i11B..BU65..ARL199204-199505

main17420-58500i11B,14B..BU61,66..ARL199204-199505

main17420-58510i14B..BU88..ARL199204-199311

sub17420-58511

main17420-58511i14B..BU88..ARL199311-199505

main17420-58520i14B..BU91..ARL199204-199311

sub17420-58521

main17420-58521i14B..BU91..ARL199311-199505

main17420-58530iB,11B,14B..BU83,84,87199206-199505

sub17420-5C040

17420HCLAMP NO.1, EXHAUST PIPE CENTER, CENTER

main17576-56040i14B#..BU88,9#198808-199703

main17576-58020i14B..BU66..GEN;14B..BU66..4FC;B,11B,14B..BU60,61,65,67,70,83,84,87198808-199505

17420RCLAMP NO.2, EXHAUST PIPE CENTER, CENTER

main17504-56020i14B#..BU88,9#198808-199703

main17504-58010i14B..BU66..GEN;14B..BU66..4FC;B,11B,14B..BU60,61,65,67,70,83,84,87198808-199505

17420XGASKET, EXHAUST PIPE, CENTER

main90917-06005iB,11B,14B#..BU6#,70,8#,9#198808-199012

sub90917-06042

main90917-06042iB,11B,14B#..BU6#,70,8#,9#199012-199703

17430PIPE ASSY, EXHAUST, TAIL

main17405-58250i14B..BU88..T3..ARL198910-199505

AUSTRALIA LIGHT GVM

main17405-58250i14B#..BU88,9#..GEN,SA198808-199703

main17405-58290iB..BU70198808-199505

sub17430-58390

main17405-58300iB,11B,14B..BU60,61,66..ST198808-199505

main17405-58310iB,11B,14B..BU60,61,66..T3..WT198808-199505

sub17430-58430

main17405-58320i14B..BU66..T2199305-199505

sub17430-58400

main17405-58350i11B,14B..BU65,67198808-199505

sub17430-58420

main17405-58360iB,11B,14B..BU83,84,87198808-199505

main17430-58310i14B..BU88,91..T3..ARL198808-199204

sub17430-58360

main17430-58320i14B..BU88..TW1198808-199204

sub17430-58370

main17430-58360i14B..BU88,91..T3..ARL199204-199505

main17430-58370i14B..BU88..TW1199204-199505

17430SBRACKET, EXHAUST TAILPIPE (FOR REAR)

main17561-47010i11B,14B..BU65,67198808-199703

PIPE SIDE

main17574-58040i14B..BU88..T3..ARL198910-199505

AUSTRALIA LIGHT GVM,BODY SIDE

main17574-58040i14B#..BU88,91..GEN,SA;B,11B,14B#..BU60,61,66,83,84,87,94,96..WT198808-199703

BODY SIDE

main17574-58050iB,11B,14B..BU60,61,66,70..ST198808-199505

BODY SIDE

main17574-58090i14B..BU88,91..T3..ARL198808-199505

BODY SIDE

17430TCUSHION, EXHAUST TAILPIPE (FOR REAR)

main17567-61030i14B..BU88..T3;B,11B,14B#..BU6#,70,83,84,87,9#198808-199703

17430WCLAMP NO.2, EXHAUST TAILPIPE (FOR REAR)

main90461-32007i14B#..BU88,91..GEN,SA;B,11B,14B#..BU6#,70,83,84,87,94,96198808-199703

17444ASPACER, EXHAUST FRONT PIPE

main17404-58030i14B..BU88..GEN..(CBU,IV3);B,11B,14B..BU6#,70,83,84,87..ARL,GEN,GHD198808-199703

17563ASUPPORT, EXHAUST PIPE, NO.3

main17562-56010i14B..BU67199305-199505

main17563-58010iB,11B,14B..BU60,61,66,70,83,84,87198808-199505

sub17563-58041

main17563-58020i11B,14B..BU65,67198808-199505

main17567-58010i14B#..BU88,9#198808-199703

17572BRACKET, EXHAUST PIPE NO.1 SUPPORT

main17571-58170i14B..BU88..T3..ARL198910-199505

AUSTRALIA LIGHT GVM

main17571-58170i14B#..BU88,9#..GEN,SA198808-199703

main17571-58190i14B..BU88,91..ARL198808-199505

main17571-58200iB,11B,14B..BU65,67,83,84,87198808-199505

main17571-58210i14B..BU66..ARL198808-199204

main17571-58270iB,11B,14B..BU60,61,66,70..5F198808-199505

17572DBRACKET, EXHAUST PIPE SUPPORT, NO.1

main17579-73010iB,11B,14B..BU60,61,66,70..5F198808-199505

9011908486

main90119-08486

9011908A46

main90119-08A46

9017008204

main90170-08204

9017906007

main90179-06007

9151261035

main91512-61035

9161160835

main91611-60835

9161161035

main91611-61035

9165141020

main91651-41020

9165161040

main91651-61040

9411041000

main94110-41000

9412041000

main94120-41000

9418560800

main94185-60800

27 parts on this diagram · 4 diagrams in section
