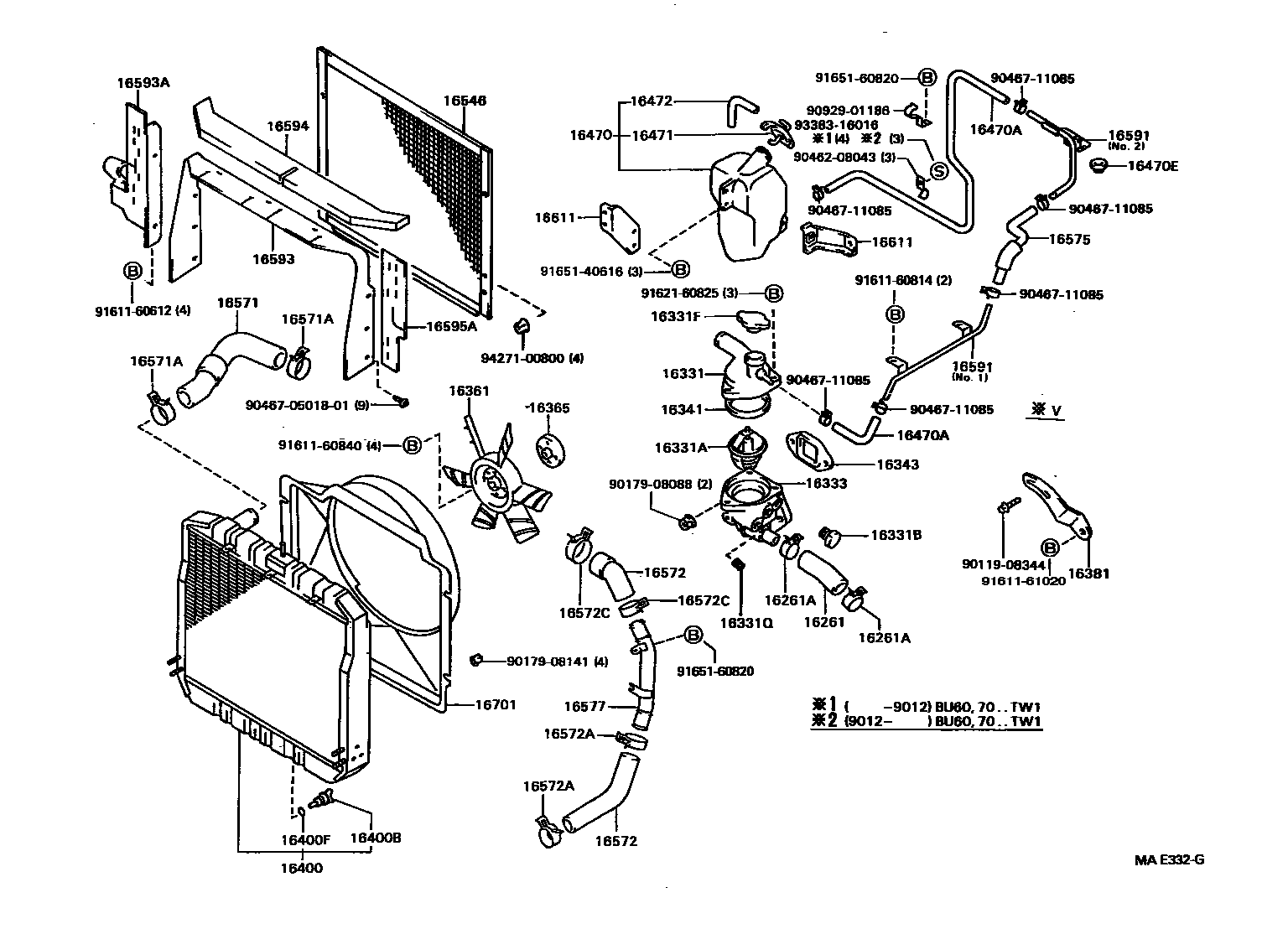

RADIATOR & WATER OUTLET

0001 1 0002 1 0003 1 0004 1

16261HOSE, WATER BY-PASS

main16261-56012iB,11B,14B#..BU6#,70,8#,9#198808-199703

16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)

main90467-28004iB,11B,14B#..BU6#,70,8#,9#198808-199703

sub90467-28007

16331OUTLET, WATER

main16331-56020i14B..BU88,9#198808-199703

main16331-56040iB,11B,14B..BU6#,70,83,84,87198808-199505

main16331-58060i14BT..BU91,96199004-199008

main16331-58061i14BT..BU91,96199008-199305

16331ATHERMOSTAT

main90916-03077iB,11B,14B#..BU60,61,65,66,70,8#,9#198808-199505

*WAX 82-95

sub90916-03102

main90916-03102i14B..BU88,94199505-199703

16331BPLUG(FOR WATER OUTLET)

main90341-12006iB,11B,14B..BU6#,70,8#,9#198808-199505

16331FCAP SUB-ASSY(FOR WATER OUTLET)

main16401-42010i14B..BU91,96..SA198808-199505

main16401-71010i14BT..BU91,96;B,11B,14B..BU6#,70,83,84,87198808-199505

sub16401-54750

16331QPLUG(FOR WATER OUTLET)

main90345-54005i11B..BU65..GEN..CBU;14B..BU66..T3..TB..GEN;B,11B,14B..BU60,61,67,70,8#,9#..GEN,GHD198808-199703

16333HOUSING, WATER OUTLET

main16333-56070iB,11B,14B..BU6#,70,8#,9#198808-198904

sub16333-56071

sub92112-60835

main16333-56071iB,11B,14B..BU6#,70,8#,9#198904-198908

sub16333-56072

sub16343-56020

main16333-56072iB,11B,14B#..BU6#,70,8#,9#198908-199505

sub16333-58050

main16333-58040i14BT..BU91,96199004-199008

main16333-58050i14B..BU88,94199505-199703

sub16333-58080

sub90341-12006

sub90430-12221

16341GASKET, WATER OUTLET

main16341-56030iB,11B,14B#..BU6#,70,8#,9#198808-199703

16343GASKET, WATER OUTLET HOUSING

main16343-56021iB,11B,14B..BU6#,70,8#,9#198908-199001

sub16343-56022

main16343-56022iB,11B,14B#..BU6#,70,8#,9#199001-199304

sub16343-56023

main16343-56023iB,11B,14B#..BU6#,70,8#,9#199304-199703

16361FAN

main16361-38010i14B..BU91..RHD..GEN..IV3198808-199505

THAILAND SPEC

main16361-38010i14B..BU88..LHD..IV3198808-199505

TAIWAN SPEC

main16361-56030i14B..BU88,9#..GEN,SA198808-199703

OD=380

main16361-56040iB,11B..BU60,70,83,84;11B..BU61,65..GEN..(CBU,IV3)198808-199505

main16361-56070i14B..BU66..T3..TB..GEN198808-199505

TAIWAN SPEC

main16361-56070i11B..BU61..ST..CBU;11B..BU61..RHD..GEN..IV3198808-199505

THAILAND SPEC

main16361-56070i14B..BU67;14BT..BU91,96;14B..BU66..TS;14B..BU66..T2;11B..BU61..IV1;B,11B,14B..BU60,61,65,66,87..ARL,GHD198808-199505

main16361-60090i14B..BU91,96..SA198808-199505

OD=410

16365SPACER, FAN

main16365-56021i11B..BU61..GEN..(CBU,IV3);B,11B,14B..BU60,65,70,83,84,88,9#..GEN,GHD,SA198808-199703

16381BAR, FAN BELT ADJUSTING

main16381-56060i11B..BU84..LHD198903-199505

ALGERIA SPEC

sub16381-58120

main16381-56060i11B..BU84..LHD..CBU198808-198903

THAILAND SPEC

sub16381-58120

main16381-56060i11B..BU84..LHD..CBU198808-198903

THAILAND SPEC OR ALGERIA SPEC

sub16381-58120

main16381-56060i11B..BU65..IV3198808-199505

CHINA SPEC

sub16381-58120

main16381-56060i14B..BU91,96..RHD..GEN..IV3199112-199505

HONGKONG SPEC & BATTERY(95D31RX2)

sub16381-58120

main16381-56070i11B..BU65..CBU;B,11B,14B#..BU60,61,66,67,70,8#,9#198808-199505

sub16381-58110

main16381-58110i14B..BU88,94199505-199703

16400RADIATOR ASSY

main16400-56161i11B..BU65;11B..BU61..IV1;11B,14B..BU61,66..ARL;B,14B..BU60,70,83,87..GEN,GHD198808-199505

main16400-56161i14B..BU66..T3..TB..GEN;11B..BU61,84..GEN..(CBU,IV3)198808-199505

TROPICAL AREA

main16400-56180i14B..BU66..ARL198808-199112

main16400-56181i14B..BU66..ARL199112-199204

main16400-56190iB..BU60..ARL199204-199505

main16400-58090i11B,14B..BU61,66,67,84..(GEN,SA)..(CBU,IV3)198808-199505

main16400-58111i14B..BU88,91,96..(ARL,GEN)..(CBU,IV3)198808-199703

sub16400-58143

main16400-58370i14BT..BU91,96199004-199008

main16400-58371i14BT..BU91,96199008-199305

main16400-78020i14B..BU91,96..SA198808-199505

16400BPLUG, RADIATOR DRAIN COCK

main16417-24051i14B..BU66..T3..TB..GEN;11B..BU61,84..GEN..(CBU,IV3)198808-199311

RADIATOR(526X470X3 FP=3.5)

main16417-24051i11B,14B..BU65,66,88,91..CBU,IV3;B,11B,14B..BU60,61,67,70,83,84,87,96..GEN,GHD,SA198808-199703

main16417-24200iB..BU60..ARL;14BT..BU91,96199004-199505

main16417-58090i14B..BU66..4FC;11B,14B..BU61,66,67,84..(GEN,SA)..(CBU,IV3)198808-199311

16400FPACKING(FOR RADIATOR DRAIN COCK)

main16418-24051i14B..BU88..CBU,IV3;B,11B,14B..BU6#,70,83,84,87,91,96198808-199703

main16418-24200iB..BU60..ARL;14BT..BU91,96199004-199505

main16481-24051i14B..BU66..T3..TB..GEN;11B..BU61,84..GEN..(CBU,IV3)198808-199505

W(RADIATOR PROTECTOR)

16470TANK ASSY, RADIATOR RESERVE

main16470-56121iB..BU60..T3;B,11B,14B..BU61,65,66,67,83,84,87198808-199505

main16470-56130iB..BU70;B..BU60..TW1198808-199505

main16470-58020i14B#..BU88,9#198808-199703

16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)

main90445-12038iB..BU60..T3;B,11B,14B..BU61,65,66,67,83,84,87198808-199505

L=900

main90445-12143i14B..BU88,9#198808-199703

L=620

main90445-12146i14BT..BU91,96199004-199305

main90447-12087iB..BU70;B..BU60..TW1198808-199505

L=945,TANK TO PIPE

main90910-05174iB,11B,14B..BU6#,70,83,84,87198808-199505

L=420

16470EGROMMET, RADIATOR RESERVE TANK HOSE

main90480-16015iB..BU70;B..BU60..TW1198808-199505

16471CAP SUB-ASSY, RESERVE TANK

main16405-56052iB..BU60..T3;B,11B,14B..BU61,65,66,67,83,84,87198808-199505

main16405-56060iB..BU70;B..BU60..TW1198808-199505

main16405-56070i14B#..BU88,9#198808-199703

16472HOSE, BREATHER

main16472-56130iB..BU70;B..BU60..TW1198808-199505

main16472-58010i14B#..BU88,9#198808-199703

main85338-56110iB..BU60..T3;B,11B,14B..BU61,65,66,67,83,84,87198808-199505

16546PROTECTOR, RADIATOR

main16546-56010i11B..BU61..IV1;B,11B,14B..BU60,65,70,83,87..GEN,GHD198808-199505

main16546-56010i14B..BU66..T3..TB..GEN;11B..BU61,84..GEN..(CBU,IV3)198808-199505

TROPICAL AREA & W(RADIATOR PROTECTOR)

main16546-56020i14B..BU66..T3..TB..GEN;11B..BU61,84..GEN..(CBU,IV3)198808-199505

W(RADIATOR PROTECTOR)

16571HOSE, RADIATOR, INLET

main16571-56060iB,11B,14B..BU6#,70,83,84,87198808-199505

main16571-58030i14B#..BU88,9#198808-199703

16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)

main90467-42001iB,11B,14B#..BU6#,70,8#,9#198808-199703

sub90467-41002

16572HOSE, RADIATOR, OUTLET

main16572-56090iB,11B,14B#..BU6#,70,8#,9#198808-199111

WATER PUMP SIDE

sub16572-56091

sub96111-10490

main16572-56091iB,11B,14B..BU6#,70,8#,9#199309-199703

main16572-56091iB,11B,14B#..BU6#,70,8#,9#199111-199309

WATER PUMP SIDE

main16573-56050iB,11B,14B..BU6#,70,83,84,87198808-199505

RADIATOR SIDE

sub16573-58070

main16573-58020i14B#..BU88,9#198808-199703

RADIATOR SIDE

16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)

main96111-10510iB,11B,14B#..BU6#,70,8#,9#198808-199703

16572CCLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.2)

main96111-10490iB,11B,14B#..BU6#,70,8#,9#199111-199703

PIPE SIDE

main96111-10510iB,11B,14B#..BU6#,70,8#,9#198808-199111

PIPE SIDE

main96111-10570iB,11B,14B#..BU6#,70,8#,9#198808-199703

WATER PUMP SIDE

16575HOSE, RADIATOR, NO.5

main16575-56010iB..BU60..T3;B,11B,14B..BU61,65,66,67,83,84,87198808-199505

main16575-56020iB..BU70;B..BU60..TW1198808-199505

16577PIPE, RADIATOR, NO.7

main16577-56050iB,11B,14B#..BU6#,70,8#,9#198808-199505

main16577-58040i14B..BU88,94199505-199703

16591PIPE, RADIATOR

main16591-56040iB..BU60..T3;B,11B,14B..BU61,65,66,67,83,84,87198808-199505

NO.2

main16591-56060iB..BU70;B..BU60..TW1198808-199505

NO.2

main16591-56070iB,11B,14B..BU6#,70,83,84,87198808-199505

NO.1

16593GUIDE, RADIATOR AIR, NO.1

main16593-56030iB,11B,14B..BU6#,70,83,84,87198808-199505

main16593-58050i14B#..BU88,9#198808-199703

16593AGUIDE, RADIATOR AIR, NO.1 RH

main16593-56040iB,11B,14B..BU6#,70,83,84,87198808-199505

main16593-58060i14B#..BU88,9#198808-199703

16594GUIDE, RADIATOR AIR, NO.2

main16594-56020iB,11B,14B..BU6#,70,83,84,87198808-199505

main16594-58030i14B#..BU88,9#198808-199703

16595AGUIDE, RADIATOR AIR, NO.1 LH

main16595-56020iB,11B,14B..BU6#,70,83,84,87198808-199505

main16595-58040i14B#..BU88,9#198808-199703

16611BRACKET, RADIATOR RESERVE TANK

main16611-56050iB..BU60..T3;B,11B,14B..BU61,65,66,67,83,84,87198808-199505

main16611-56080iB..BU70;B..BU60..TW1198808-199505

FR

main16611-56090iB..BU70;B..BU60..TW1198808-199505

RR

16701SHROUD SUB-ASSY, FAN

main16701-56281i11B..BU61..IV1;11B..BU65..GEN;B,14B..BU60,70,83,87198808-199505

main16701-56281i14B..BU66..T3..TB..GEN;11B..BU61,84..GEN..(CBU,IV3)198808-199505

TROPICAL AREA

main16701-56310i14B..BU66..T3..TB..GEN;11B..BU61,84..(GEN,SA)..(CBU,IV3)198808-199505

main16701-56321i14B..BU66..T3..TB..GEN198808-199505

TAIWAN SPEC & TROPICAL AREA

main16701-56321i11B,14B..BU61,65,66..ARL198808-199505

main16701-58030i14B..BU66..T3..TB..GEN198808-199505

TAIWAN SPEC

main16701-58030i14B..BU67;14B..BU66..TS;14B..BU66..T2199004-199505

main16701-58040i14B..BU88,9#198808-199703

main16701-58050i14BT..BU91,96199004-199008

sub16701-58051

main16701-58051i14BT..BU91,96199008-199102

main16701-58052i14BT..BU91,96199102-199305

9011908344

main90119-08344

9017908088

main90179-08088

9017908141

main90179-08141

9046208043

main90462-08043

904670501801

main90467-0501801

9046711085

main90467-11085

9092901186

main90929-01186

9161160612

main91611-60612

9161160814

main91611-60814

9161160840

main91611-60840

9161161020

main91611-61020

9162160825

main91621-60825

9165140616

main91651-40616

9165160820

main91651-60820

9338316016

main93383-16016

9427100800

main94271-00800

52 parts on this diagram · 4 diagrams in section
