RADIATOR & WATER OUTLET

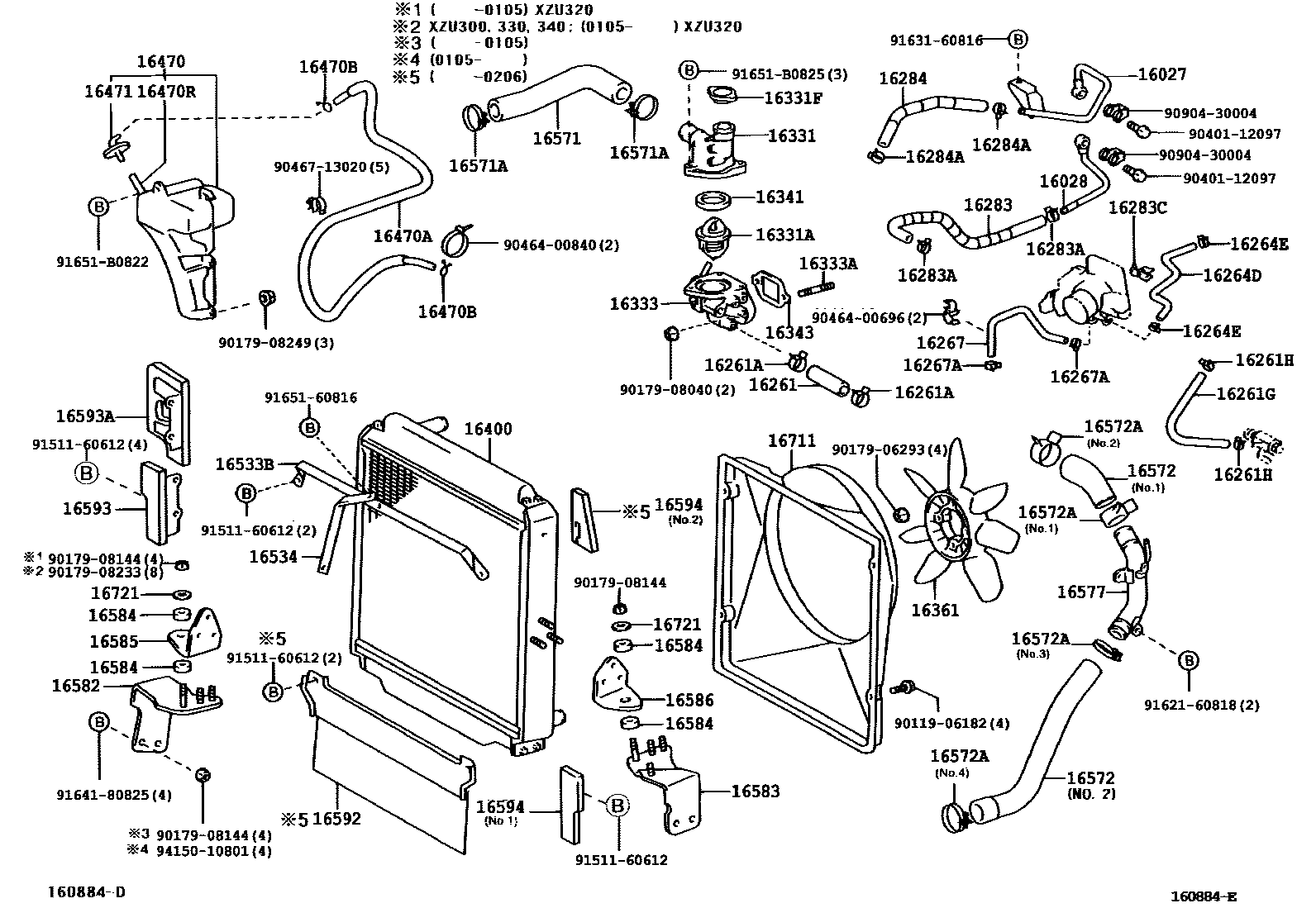

Parts diagram
16027PIPE SUB-ASSY, TURBO WATER, NO.1
main16027-58040i199907-200212
16028PIPE SUB-ASSY, TURBO WATER, NO.2
main16028-58020i199907-200212
16261HOSE, WATER BY-PASS
main16261-58020i199907-200212
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90467-28005i199907-200212
16261GHOSE, WATER BY-PASS, NO.1
main16261-58030i199907-200212
16261HCLIP(FOR WATER BY-PASS HOSE NO.1)
main90467-15022i199907-200212
16264DHOSE, WATER BY-PASS, NO.2
main16264-58040i199907-200212
16264ECLIP(FOR WATER BY-PASS HOSE NO.2)
main90467-15022i199907-200212
16267HOSE, WATER BY-PASS, NO.3
main16267-58030i199907-200212
16267ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.3)
main90467-15022i199907-200212
16283HOSE, WATER BY-PASS, NO.6
main16285-58040i199907-200212
16283ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.6)
main90467-15022i199907-200212
16283CCLAMP OR CLIP(FOR WATER BY-PASS HOSE)
main90464-00769i199907-200212
16284HOSE, TURBO WATER, NO.1
main16284-58060i199907-200212
16284ACLIP(FOR TURBO WATER HOSE NO.1)
main90467-15022i199907-200212
16331OUTLET, WATER
main16331-58080i199907-200212
16331ATHERMOSTAT
main90038-33010i200010-200206
*WAX 76.5-90
main90916-03102i199907-200212
16331FCAP SUB-ASSY(FOR WATER OUTLET)
main16401-67150i199907-200212
main16401-78110i200010-200206
16333HOUSING, WATER OUTLET
main16333-58110i199907-200212
main16333-78031i200010-200206
16333ABOLT, STUD(FOR WATER OUTLET HOUSING)
main92112-60832i199907-200212
16341GASKET, WATER OUTLET
main16341-56030i199907-200212
16343GASKET, WATER OUTLET HOUSING
main16343-56023i199907-200212
16361FAN
main16361-58030i199907-200212
main16361-78050i200010-200206
16400RADIATOR ASSY
main16400-58630i199907-200206
main16400-58730i200206-200207
main16400-58731i200207-200212
main16400-78080i200010-200105
main16400-78081i200105-200206
16470TANK ASSY, RADIATOR RESERVE
main16470-78010i199907-200212
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main16567-58080i199907-200212
L=1660
main16567-78020i200010-200206
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i199907-200212
16470RHOSE, NO.2(FOR RADIATOR RESERVE TANK)
main90445-12078i199907-200212
L=315
16471CAP SUB-ASSY, RESERVE TANK
main16405-78010i199907-200212
16533BSUPPORT, RADIATOR, NO.1
main16533-58050i199907-200207
main16533-58051i200207-200212
main16533-78010i200010-200206
16534SUPPORT, RADIATOR, NO.2
main16534-58020i199907-200212
main16534-78020i200010-200206
16571HOSE, RADIATOR, INLET
main16571-58150i199907-200212
main16571-78060i200010-200206
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main16581-58010i199907-200212
main16581-78050i200010-200206
16572HOSE, RADIATOR, OUTLET
main16572-58110i199907-200212
NO.1
main16572-58130i199907-200212
NO.2
main16572-78040i200010-200206
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main16581-58010i199907-200212
NO.3
main16581-78050i200010-200206
main16581-78050i199907-200212
NO.4
main90467-41004i199907-200212
NO.1
main90467-48003i199907-200212
NO.2
16577PIPE, RADIATOR, NO.7
main16577-58070i199907-200212
16582BRACKET, RADIATOR, NO.1
main16582-58020i199907-200212
main16582-78020i200010-200206
16583BRACKET, RADIATOR, NO.2
main16583-58010i199907-200212
main16583-78010i200010-200206
16584INSULATOR, RADIATOR MOUNTING
main16584-78010i199907-200212
16585BRACKET, RADIATOR, NO.3
main16585-58020i199907-200212
main16585-78020i200010-200206
16586BRACKET, RADIATOR, NO.4
main16586-58020i199907-200212
16592GUIDE, RADIATOR AIR, NO.3
main16592-58080i199907-200206
main16592-78010i200010-200206
16593GUIDE, RADIATOR AIR, NO.1
main16593-58110i199907-200212
main16593-78010i200010-200206
16593AGUIDE, RADIATOR AIR, NO.1 RH
main16593-58120i199907-200212
16594GUIDE, RADIATOR AIR, NO.2
main16594-58070i199907-200212
NO.1
main16594-58080i199907-200206
NO.2
main16594-78010i200010-200206
16711SHROUD, FAN
main16711-58200i199907-200212
main16711-78020i200010-200206
16721PLATE, HOLDER
main16721-78010i199907-200212
9011906182
9017906293
9017908040
9017908144
9017908233
9017908249
9040112097
9046400696
9046400840
9046713020
9090430004
9151160612
9162160818
9163160816
9164180825
9165160816
91651B0822
91651B0825
9415010801

66 parts on this diagram · 4 diagrams in section
