E
EPC Data

BRAKE TUBE & CLAMP

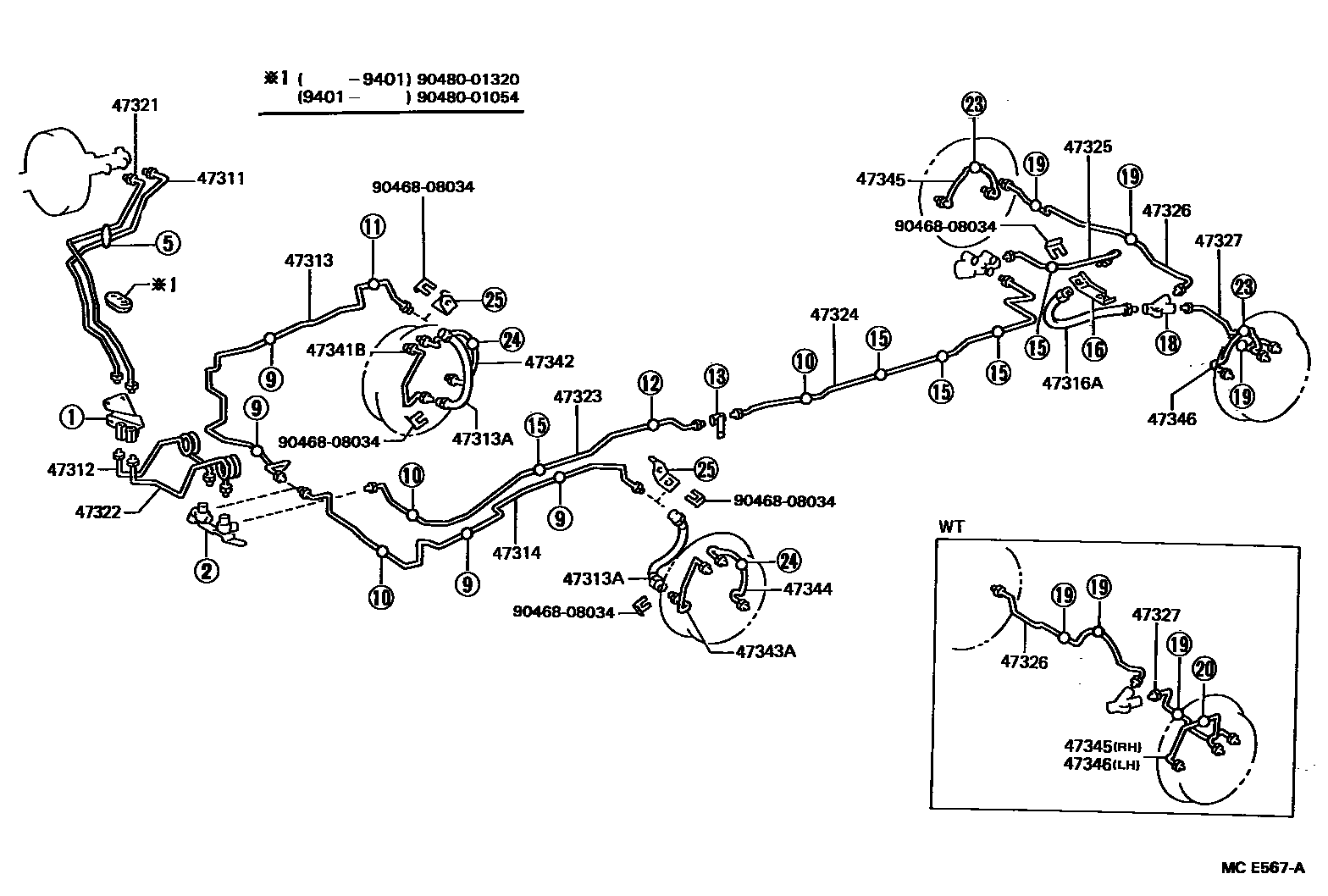

Parts diagram
47311TUBE, FRONT BRAKE, NO.1
main47311-25170i198708-199406
main47311-25171i199406-199505
main47311-25180i198708-199505
main47311-25190i198708-199406
W(FR DISC BRAKE)
main47311-25191i199406-199505
W(FR DISC BRAKE)
main47311-25200i198708-199505
W(FR DISC BRAKE)
47312TUBE, FRONT BRAKE, NO.2
main47312-25090i198708-199505
main47312-25100i198708-198808
main47312-25101i198808-199505
47313TUBE, FRONT BRAKE, NO.3
main47313-25110i198708-198808
main47313-25111i198808-199505
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main96940-33955i198808-199505
W(FR DISC BRAKE)
main96940-34005i198708-198808
W(FR DISC BRAKE)
main96950-34005i198708-199505
47314TUBE, FRONT BRAKE, NO.4
main47314-25140i198708-198808
main47314-25141i198808-199505
47316TUBE, FRONT BRAKE, NO.6
main47316-25110i198708-199505
main47316-25130i198708-199505
47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)
main90947-02646i199006-199505
main96940-33705i198708-199006
47321TUBE, REAR BRAKE, NO.1
main47321-25030i198708-199406
main47321-25031i199406-199505
main47321-25040i198708-199505
main47321-25050i198708-199406
W(FR DISC BRAKE)
main47321-25051i199406-199505
W(FR DISC BRAKE)
main47321-25060i198708-199505
W(FR DISC BRAKE)
47322TUBE, REAR BRAKE, NO.2
main47322-25070i198708-198808
main47322-25071i198808-199505
main47322-25080i198708-199505
47323TUBE, REAR BRAKE, NO.3
main47323-25110i198708-199505
47324TUBE, REAR BRAKE, NO.4
main47324-25230i198708-199505
main47324-25241i198708-199505
main47324-25250i198708-199505
47325TUBE, REAR BRAKE, NO.5
main47325-25190i198708-199505
main47325-25210i198708-199505
47326TUBE, REAR BRAKE, NO.6
main47326-25160i198708-199505
main47326-25190i198708-199505
47327TUBE, REAR BRAKE, NO.7
main47327-25120i198708-199505
main47327-25150i198708-199505
47341BTUBE, WHEEL CYLINDER, FRONT RH NO.1
main47341-25020i198708-199505
47342TUBE, WHEEL CYLINDER, FRONT RH NO.2
main47342-25020i198708-198907
main47342-25021i198907-199505
47343ATUBE, WHEEL CYLINDER, FRONT LH NO.1
main47343-25010i198708-199505
47344TUBE, WHEEL CYLINDER, FRONT LH NO.2
main47344-25020i198708-198907
main47344-25021i198907-199505
47345TUBE, WHEEL CYLINDER, REAR RH
main47345-25030i198708-199505
main47345-25040i198708-199505
47346TUBE, WHEEL CYLINDER, REAR LH
main47345-25030i198708-199505
main47346-25020i198708-199505
9046808034
9048001054
9048001320

23 parts on this diagram · 5 diagrams in section
