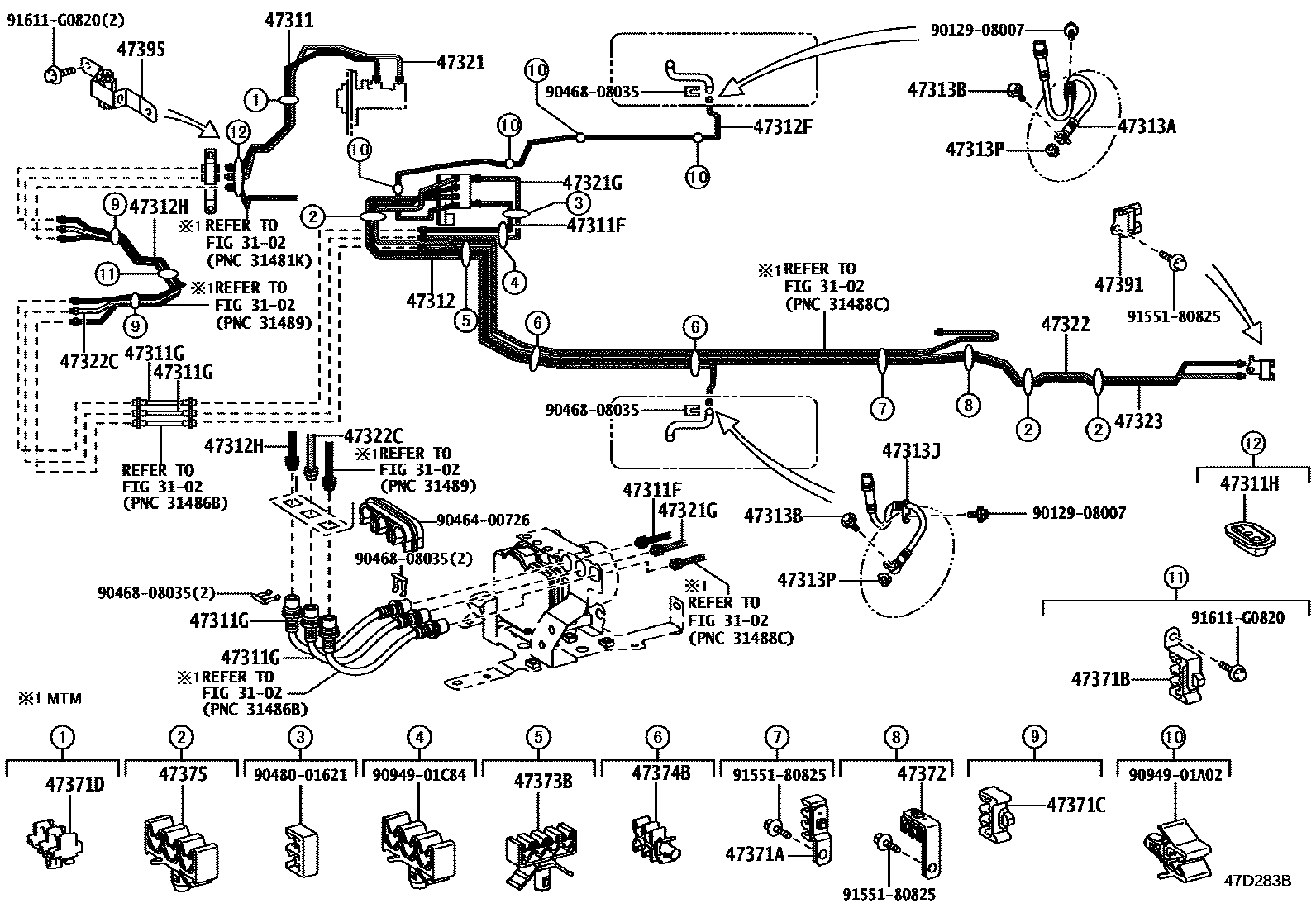

BRAKE TUBE & CLAMP

0001 1FRONT BRAKE TUBE 0002 1FRONT BRAKE TUBE 0003 1FRONT BRAKE TUBE 0004 1REAR BRAKE TUBE 0005 1REAR BRAKE TUBE 0006 1REAR BRAKE TUBE 0007 1BRAKE ACTUATOR 0008 1

3102

47311TUBE, FRONT BRAKE, NO.1

main47311-37652iLY230..LHD202202-202203

main47311-37653iLY230..LHD202204-202503

main47311-37750iGDY231,LY230..RHD202108-202203

sub47311-37751

main47311-37751iLY230..RHD202204-202503

47311FTUBE, FRONT BRAKE, FRAME NO.1

main47311-25431iGDY231..IV3202108-202405

47311GHOSE, FLEXIBLE(FOR BRAKE TUBE)

main90947-02J54iLY230202202-202503

main90947-02J57iGDY231..CBU202108-202405

47311HGROMMET(FOR BRAKE TUBE)

main47256-37020iGDY231..IV3202108-202503

main47256-37030iGDY231..6FC202108-202305

47312TUBE, FRONT BRAKE, NO.2

main47312-25300iGDY231..CBU202108-202405

47312FTUBE, FRONT BRAKE, FRAME, NO.2

main47312-25260iGDY231..CBU202108-202405

main47312-25290iLY230202202-202503

47312HTUBE, FRONT BRAKE, NO.3

main47312-37A80iGDY231,LY230..RHD202108-202203

main47312-37A81iGDY231..IV3202204-202407

main47312-37A82iLY230..RHD202408-202503

main47312-37C60iLY230..LHD202202-202203

main47312-37C61iLY230..LHD202204-202211

main47312-37C62iLY230..LHD202212-202503

47313TUBE, FRONT BRAKE, NO.3

main47313-25260iLY230202202-202503

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02C70iGDY231..CBU202108-202503

47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)

main90401-10058iGDY231..CBU202108-202503

47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)

main90947-02C71iGDY231..CBU202108-202503

47313PGASKET(FOR FRONT FLEXIBLE HOSE)

main47389-50020iGDY231..CBU202108-202503

47321TUBE, REAR BRAKE, NO.1

main47321-37622iLY230..LHD202202-202203

main47321-37623iLY230..LHD202204-202503

main47321-37740iGDY231,LY230..RHD202108-202203

main47321-37741iGDY231..IV3202204-202503

47321GTUBE, REAR BRAKE, FRAME NO.1

main47321-25291iGDY231..CBU202108-202405

47322TUBE, REAR BRAKE, NO.2

main47322-25230iGDY231..CBU202108-202405

47322CTUBE, REAR BRAKE, NO.3

main47322-37A91iGDY231,LY230..RHD202108-202203

sub47322-37A92

main47322-37A92iGDY231..CBU202204-202407

main47322-37A93iLY230..RHD202408-202503

main47322-37C10iLY230..LHD202202-202203

main47322-37C11iLY230..LHD202204-202503

47323TUBE, REAR BRAKE, NO.3

main47323-25230iLY230202202-202503

main47323-25240iGDY231..IV3202108-202405

47371ACLAMP, BRAKE TUBE, NO.1

main47371-25010iGDY231..CBU202108-202503

47371BCLAMP, BRAKE TUBE, NO.6

main47371-37150iLY230..RHD202108-202503

main47371-37190iLY230..LHD202202-202503

47371CCLAMP, BRAKE TUBE, NO.7

main47371-37160iGDY231..IV3202108-202503

47371DCLAMP, BRAKE TUBE, NO.8

main47371-37110iGDY231..CBU202108-202503

47372CLAMP, BRAKE TUBE, NO.2

main47371-25030iGDY231..CBU202108-202503

47373BCLAMP, BRAKE TUBE, NO.3

main47371-25040iGDY231..CBU202108-202503

47374BCLAMP, BRAKE TUBE, NO.4

main90949-01C58iLY230202108-202503

47375CLAMP, BRAKE TUBE, NO.5

main90949-01C84iGDY231..CBU202108-202503

47391WAY, BRAKE TUBE

main47391-25070iLY230202202-202503

main47391-37660iGDY231..IV3202108-202405

47395WAY, BRAKE TUBE, NO.3

main47391-37460iGDY231..CBU202108-202503

9012908007

main90129-08007

9046400726

main90464-00726

9046808035

main90468-08035

9048001621

main90480-01621

9094901A02

main90949-01A02

9094901C84

main90949-01C84

9155180825

main91551-80825

91611G0820

main91611-G0820

36 parts on this diagram · 8 diagrams in section
