EXHAUST PIPE

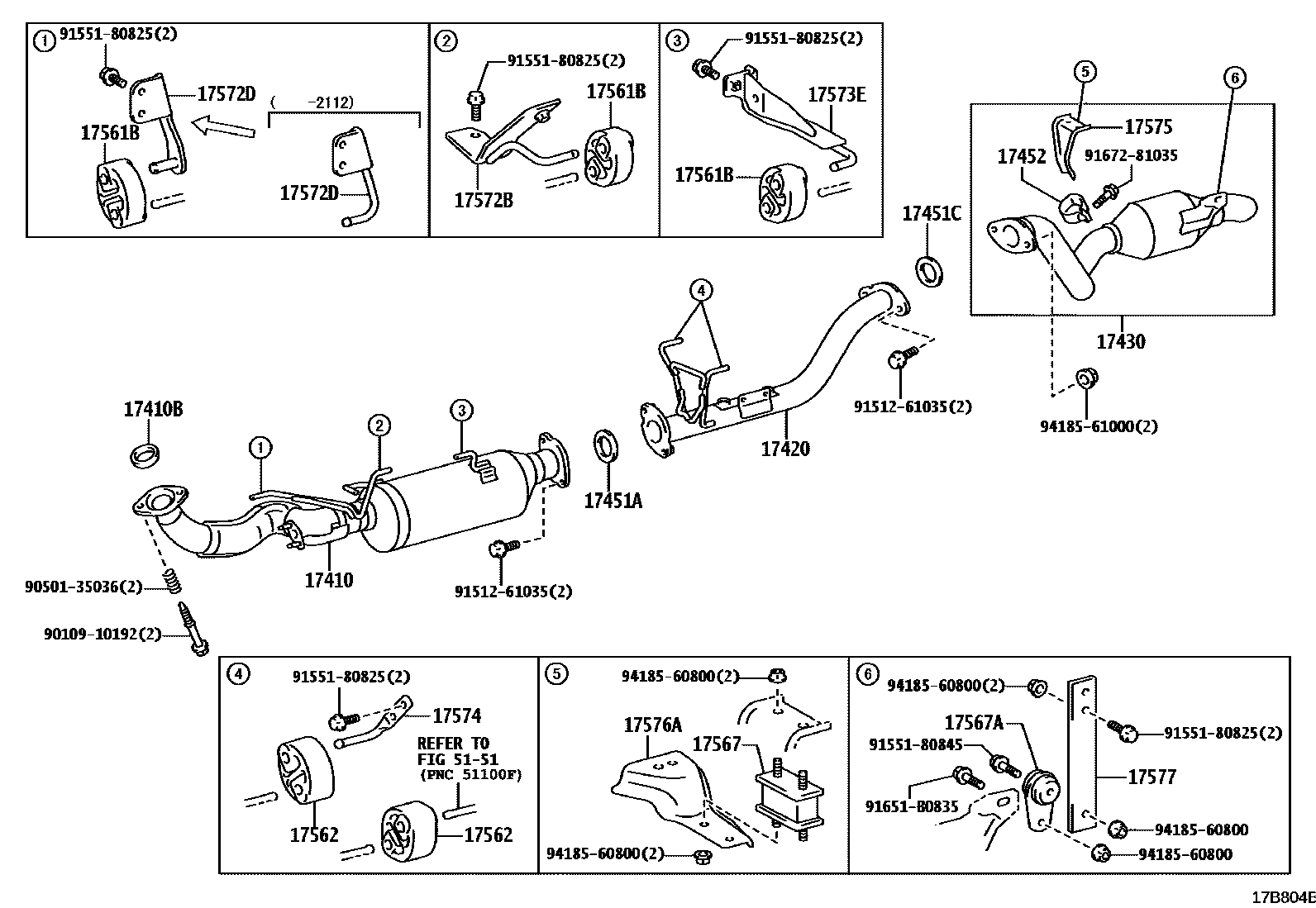

Parts diagram
17410PIPE ASSY, EXHAUST, FRONT
main17410-11B90i202108-202112
main17410-11B91i202112-202305
main17410-11C00i202202-202405
main17410-5B400i202202-202503
17410BGASKET, EXHAUST PIPE
main17451-22070i202108-202405
main90917-06066i202202-202503
17420PIPE ASSY, EXHAUST, CENTER
main17420-11800i202108-202305
main17420-11840i202202-202405
main17420-54200i202202-202503
17430PIPE ASSY, EXHAUST, TAIL
main17430-11A51i202108-202305
main17430-30120i202202-202405
main17430-5D240i202202-202503
17451GASKET, EXHAUST PIPE
main17451-16030i202202-202503
17451AGASKET, EXHAUST PIPE, NO.2
main90917-06045i202202-202503
main90917-06072i202108-202405
17451CGASKET, EXHAUST PIPE, NO.3
main90917-06072i202108-202405
main90917-06078i202202-202503
17452CLAMP, EXHAUST PIPE
main90461-32037i202108-202305
17561BSUPPORT, EXHAUST PIPE, NO.1
main17565-31040i202108-202503
17562SUPPORT, EXHAUST PIPE, NO.2
main17565-28010i202108-202405
17567CUSHION, EXHAUST PIPE SUPPORT
main17567-35010i202108-202503
17567ACUSHION, EXHAUST PIPE SUPPORT, NO.2
main90917-08009i202108-202503
17572BBRACKET, EXHAUST PIPE SUPPORT, NO.2
main17572-11070i202108-202305
main17575-30030i202202-202503
17572DBRACKET, EXHAUST PIPE SUPPORT, NO.1
main17572-11060i202108-202112
main17572-11061i202112-202405
main17572-54270i202202-202503
17573EBRACKET, EXHAUST PIPE SUPPORT, NO.3
main17573-11080i202108-202305
17574BRACKET, EXHAUST PIPE SUPPORT, NO.4
main17575-30030i202108-202305
17575BRACKET, EXHAUST PIPE SUPPORT, NO.5
main17577-30010i202108-202305
17576ABRACKET, EXHAUST PIPE SUPPORT, NO.6
main17577-11030i202108-202305
17577BRACKET, EXHAUST PIPE SUPPORT, NO.7
main17578-54020i202108-202305
5151
9010910192
9050135036
9151261035
9155180825
9155180845
91651B0835
9167281035
9418560800
9418561000

29 parts on this diagram · 3 diagrams in section
