CYLINDER HEAD

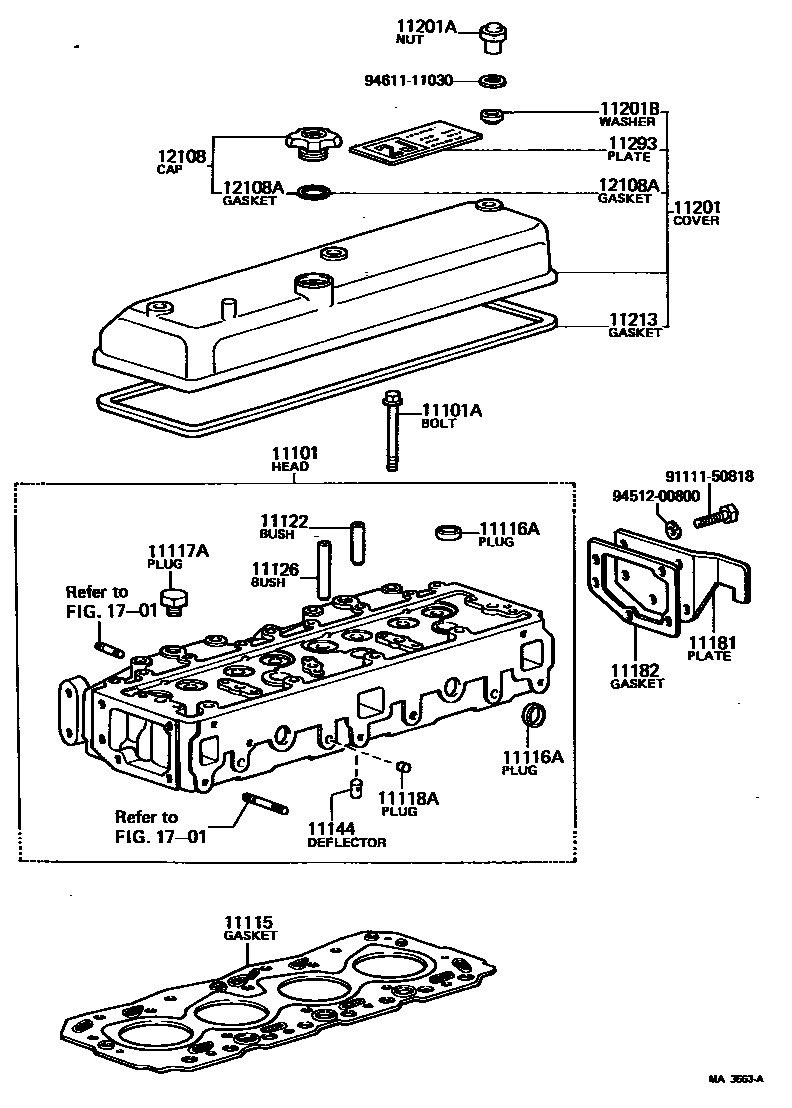

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-39105i197109-197203
main11101-39106i197203-197208
main11101-39107i197208-197402
main11101-39175i197402-197511
main11101-39176i197511-197808
main11101-39177i197808-197902
main11101-49116i197207-197410
main11101-49145i197207-197607
main11101-49165i197410-197708
main11101-49166i197708-197805
main11101-49167i197805-197902
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02034i197109-197210
12-1.25PX100-24
main90910-02043i197109-197210
12-1.25PX86.5-24
main90910-02048i197207-197902
12-1.25PX107-24
main90910-02049i197207-197902
12-1.25PX110-25
main90910-02051i197210-197808
12-1.25PX98-24
main90910-02052i197210-197808
12-1.25PX86.5-24
main90910-02065i197808-197902
12-1.25PX84.5-24
main90910-02066i197808-197902
12-1.25X98-24
11115GASKET, CYLINDER HEAD
main11115-31020i197109-197511
main11115-31022i197511-197802
main11115-31023i197802-197902
main11115-44020i197207-197312
main11115-44021i197312-197504
main11115-44022i197504-197601
main11115-44023i197601-197708
main11115-44024i197708-197902
main11115-44033i197507-197610
CHINA SPEC.
main11115-44034i197610-197708
CHINA SPEC.
main11115-44035i197708-197902
CHINA SPEC.
main11115-48023i197207-197607
main11115-48024i197607-197612
main11115-48025i197612-197902
11116APLUG, TIGHT, NO.1
main90331-25011i197207-197401
OD=25
main90331-30013i197207-197401
OD=30
main90331-50015i197109-197401
OD=50
main96411-42500i197401-197902
OD=25
main96411-43000i197401-197902
OD=30
main96411-45000i197401-197902
OD=50
11117APLUG, W/HEAD TAPER SCREW, NO.1
main90345-53028i197109-197902
main90345-54002i197805-197902
main90345-54021i197207-197805
11118APLUG, STRAIGHT, NO.1
main90334-08004i197207-197902
L=3.5,OD=6.7
main90334-09021i197207-197509
L=8,OD=9.25
11122BUSH, INTAKE VALVE GUIDE
main11122-23010i197404-197902
STD
main11122-31020i197109-197404
STD
main11122-44010i197207-197805
STD
main11122-44011i197805-197902
STD
main11122-46010i197207-197902
STD
main11123-23010i197404-197902
O/S 0.05
main11123-31020i197109-197404
O/S 0.05
11126BUSH, EXHAUST VALVE GUIDE
main11122-23010i197404-197902
STD
main11122-31020i197109-197404
STD
main11122-44010i197207-197805
STD
main11122-44011i197805-197902
STD
main11123-23010i197404-197902
O/S 0.05
main11123-31020i197109-197404
O/S 0.05
main11126-46010i197207-197902
STD
11144DEFLECTOR, CYLINDER HEAD WATER, NO.1
main11144-46012i197207-197902
11181PLATE, CYLINDER HEAD, REAR
main11181-40010i197207-197511
main11181-44010i197511-197902
main11181-48010i197207-197902
11182GASKET, CYLINDER HEAD REAR PLATE
main11182-44010i197207-197902
main11182-48010i197207-197902
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-39087i197511-197902
W/PCV
main11201-39115i197109-197208
W/PCV
main11201-39116i197208-197309
W/PCV
main11201-39117i197309-197511
W/PCV
main11201-39125i197109-197208
L/PCV
main11201-39126i197208-197309
L/PCV
main11201-39127i197309-197511
L/PCV
main11201-49065i197305-197412
W/PCV
main11201-49066i197412-197511
W/PCV
main11201-49067i197511-197902
W/PCV
main11201-49095i197207-197412
L/PCV
main11201-49096i197412-197902
L/PCV
main11211-49035i197207-197902
11201ANUT, CAP(FOR CYLINDER HEAD COVER)
main11295-46010i197207-197708
main90176-06014i197208-197902
main90176-08004i197109-197208
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-08007i197109-197902
main90210-10003i197808-197902
main90210-10022i197208-197808
main90210-12002i197207-197708
11213GASKET, CYLINDER HEAD COVER
main11213-31010i197109-197504
main11213-31011i197504-197902
main11213-44010i197207-197902
main11213-48010i197207-197708
main11213-48011i197708-197902
11293PLATE, ENGINE CAUTION & ENGINE NAME
main11293-31040i197209-197504
main11293-31041i197504-197811
main11293-31050i197109-197209
main11293-31070i197811-197902
main11293-44021i197207-197512
main11293-44033i197810-197902
CHINA SPEC.
main11293-44060i197512-197810
main11293-44061i197810-197902
main11293-48011i197501-197708
main11293-48020i197207-197501
main11293-48030i197708-197902
12108CAP SUB-ASSY, OIL FILLER
main12108-31013i197109-197412
main12181-12903i197207-197809
main12181-12904i197809-197902
main12181-31020i197208-197902
12108AGASKET(FOR OIL FILLER CAP)
main90430-35095i197109-197412
main90430-37140i197207-197902
1701
9111150818
9451200800
9461111030

22 parts on this diagram · 7 diagrams in section
