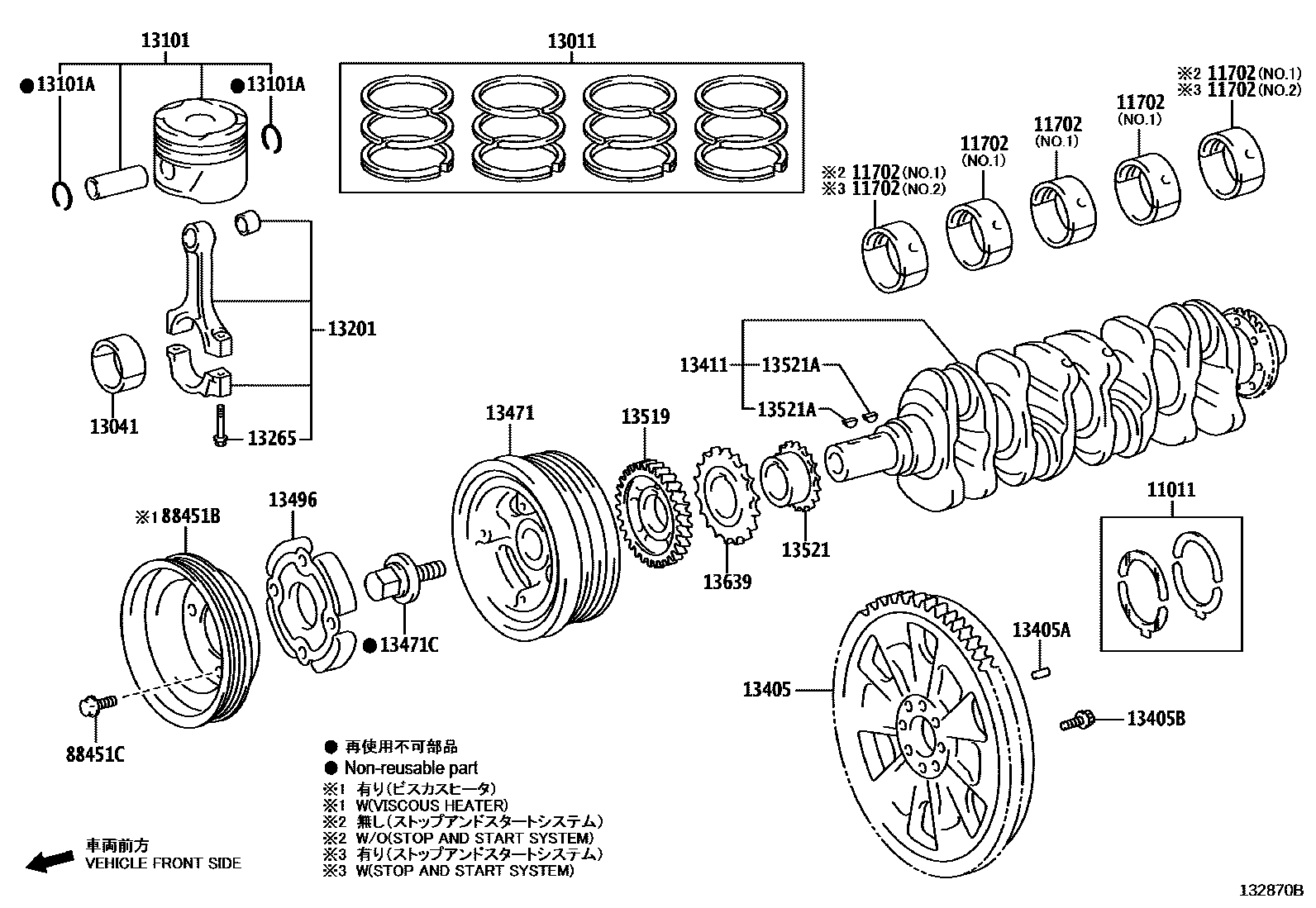

CRANKSHAFT & PISTON

11011WASHER SET, CRANKSHAFT THRUST
STD,(L)
STD
main11011-30010i1GDFTV..GDH301..LHD..6F..N;1GDFTV..GDH303..LHD..(G,J)..GEN;1GDFTV..GDH300,320..LHD..SP..6F..GEN201902-202505
STD,(J)
main11011-30010i1GDFTV..GDH301..LHD..6F..N;1GDFTV..GDH303..LHD..(G,J)..GEN;1GDFTV..GDH300,320..LHD..SP..6F..GEN201902-202107
STD
STD,CHILE SPEC
STD
11702BEARING SET, CRANKSHAFT
MARK 2,NO.1,(L),REFER R/M
MARK 3,NO.1,(L),REFER R/M
MARK 4,NO.1,(L),REFER R/M
MARK 5,NO.1,(L),REFER R/M
MARK 6,NO.1,(L),REFER R/M
MARK 2,NO.1,REFER R/M
main11701-11030-02i1GDFTV..GDH301..GSOB..6FC;1GDFTV..GDH322..RHD..GSOB..N;1GDFTV..GDH300..5D..(GCC,GEN);1GDFTV..GDH322..LHD..GSOB..6FC;1GDFTV..GDH322..SG..(D,N)..GEN;1GDFTV..GDH322..L201902-202505
MARK 2,NO.1,(J),REFER R/M
CHILE SPEC,MARK 2,NO.1,REFER R/M
main11701-11030-03i1GDFTV..GDH301..GSOB..6FC;1GDFTV..GDH322..RHD..GSOB..N;1GDFTV..GDH300..5D..(GCC,GEN);1GDFTV..GDH322..LHD..GSOB..6FC;1GDFTV..GDH322..SG..(D,N)..GEN;1GDFTV..GDH322..L201902-202505
MARK 3,NO.1,(J),REFER R/M
CHILE SPEC,MARK 3,NO.1,REFER R/M
MARK 3,NO.1,REFER R/M
main11701-11030-04i1GDFTV..GDH301..LHD..6F..N;1GDFTV..GDH303..LHD..(G,J)..GEN;1GDFTV..GDH300,320..LHD..SP..6F..GEN201902-202505
MARK 4,NO.1,(J),REFER R/M
MARK 4,NO.1,REFER R/M
CHILE SPEC,MARK 4,NO.1,REFER R/M
main11701-11030-05i1GDFTV..GDH301..LHD..6F..N;1GDFTV..GDH303..LHD..(G,J)..GEN;1GDFTV..GDH300,320..LHD..SP..6F..GEN201902-202505
MARK 5,NO.1,(J),REFER R/M
MARK 5,NO.1,REFER R/M
CHILE SPEC,MARK 5,NO.1,REFER R/M
main11701-11030-06i1GDFTV..GDH301..GSOB..6FC;1GDFTV..GDH322..RHD..GSOB..N;1GDFTV..GDH300..5D..(GCC,GEN);1GDFTV..GDH322..LHD..GSOB..6FC;1GDFTV..GDH322..SG..(D,N)..GEN;1GDFTV..GDH322..L201902-202505
MARK 6,NO.1,(J),REFER R/M
MARK 6,NO.1,REFER R/M
CHILE SPEC,MARK 6,NO.1,REFER R/M
main11701-11040-02i1GDFTV..GDH301..LHD..6F..N;1GDFTV..GDH303..LHD..(G,J)..GEN;1GDFTV..GDH300,320..LHD..SP..6F..GEN201902-202107
CHILE SPEC,MARK 2,NO.2,REFER R/M
sub11701-35040
MARK 2,NO.2,REFER R/M
sub11701-35040
main11701-11040-03i1GDFTV..GDH301..LHD..6F..N;1GDFTV..GDH303..LHD..(G,J)..GEN;1GDFTV..GDH300,320..LHD..SP..6F..GEN201902-202303
MARK 3,NO.2,REFER R/M
sub11701-35040
main11701-11040-04i1GDFTV..GDH301..LHD..6F..N;1GDFTV..GDH303..LHD..(G,J)..GEN;1GDFTV..GDH300,320..LHD..SP..6F..GEN201902-202303
MARK 4,NO.2,REFER R/M
sub11701-35040
main11701-11040-04i1GDFTV..GDH301..LHD..6F..N;1GDFTV..GDH303..LHD..(G,J)..GEN;1GDFTV..GDH300,320..LHD..SP..6F..GEN201902-202107
CHILE SPEC,MARK 4,NO.2,REFER R/M
sub11701-35040
main11701-11040-06i1GDFTV..GDH301..LHD..6F..N;1GDFTV..GDH303..LHD..(G,J)..GEN;1GDFTV..GDH300,320..LHD..SP..6F..GEN201902-202303
MARK 6,NO.2,REFER R/M
sub11701-35040
STD,MARK 2,NO.2,REFER R/M
STD,MARK 3,NO.2,REFER R/M
STD,MARK 4,NO.2,REFER R/M
STD,MARK 5,NO.2,REFER R/M
STD,MARK 6,NO.2,REFER R/M
13011RING SET, PISTON
STD
STD,UNITED ARAB EMIRATES SPEC,(J)
sub13011-11201
main13011-11200i1GDFTV..GDH301..LHD..N;1GDFTV..GDH301..LHD..6F..D;1GDFTV..GDH322..LHD..6FC..N201902-202004
STD,(J)
sub13011-11201
main13011-11200i1GDFTV..GDH301..LHD..N;1GDFTV..GDH301..LHD..6F..D;1GDFTV..GDH322..LHD..6FC..N201902-202004
STD,CHILE SPEC,(J)
sub13011-11201
main13011-11200i1GDFTV..GDH301..LHD..N;1GDFTV..GDH301..LHD..6F..D;1GDFTV..GDH322..LHD..6FC..N201902-202004
STD,PERU SPEC,(J)
sub13011-11201
main13011-11200i1GDFTV..GDH301..LHD..N;1GDFTV..GDH301..LHD..6F..D;1GDFTV..GDH322..LHD..6FC..N201902-202004
STD,MOROCCO SPEC,(J)
sub13011-11201
main13011-11200i1GDFTV..GDH301..LHD..N;1GDFTV..GDH301..LHD..6F..D;1GDFTV..GDH322..LHD..6FC..N201902-202004
STD,TAIWAN SPEC,(J)
sub13011-11201
main13011-11200i1GDFTV..GDH301..LHD..N;1GDFTV..GDH301..LHD..6F..D;1GDFTV..GDH322..LHD..6FC..N201902-202004
STD,HONG KONG SPEC,(J)
sub13011-11201
main13011-11200i1GDFTV..GDH301..LHD..N;1GDFTV..GDH301..LHD..6F..D;1GDFTV..GDH322..LHD..6FC..N201902-202004
STD,PHILIPPINES SPEC,(J)
sub13011-11201
main13011-11200i1GDFTV..GDH301..LHD..N;1GDFTV..GDH301..LHD..6F..D;1GDFTV..GDH322..LHD..6FC..N201902-202004
STD,BHUTAN SPEC,(J)
sub13011-11201
STD,FIJI SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO5 WITH(ON BOARD DIAGNOSIS),(J)
STD,PERU SPEC,(J)
STD,PERU SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO3/4 *700,(J)
STD,PERU SPEC&EXHAUST EMISSION CONTROL-LARGE,EURO 4,WITHOUT(ON BOARD DIAGNOSIS),(J)
STD,COSTA RICA SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO3/4 *700,(J)
STD,MEXICO SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO3/4 WITH(ON BOARD DIAGNOSIS),(J)
STD,PHILIPPINES SPEC&EXHAUST EMISSION CONTROL-LARGE,EURO 4,WITH(ON BOARD DIAGNOSIS),(J)
STD,NEPAL SPEC&EXHAUST EMISSION CONTROL-LARGE,EURO 3,WITHOUT(ON BOARD DIAGNOSIS),(J)
STD,SRI LANKA SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO3/4 *700,(J)
STD,EXHAUST EMISSION CONTROL-DIESEL EURO5 WITH(ON BOARD DIAGNOSIS),(J)
STD,SRI LANKA SPEC&EXHAUST EMISSION CONTROL-LARGE,EURO 4,WITHOUT(ON BOARD DIAGNOSIS),(J)
STD,FIJI SPEC&EXHAUST EMISSION CONTROL-DIESEL LARGE EURO5 *699,(J)
STD,PERU SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO6 *699,*681,(J)
STD,PERU SPEC&EXHAUST EMISSION CONTROL-DIESEL LARGE EURO6 *699,*681,(J)
STD,PAPUA NEW GUINEA SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO5 WITH(ON BOARD DIAGNOSIS),(J)
STD,PAPUA NEW GUINEA SPEC&EXHAUST EMISSION CONTROL-DIESEL LARGE EURO5 *699,(J)
STD,(J)
STD,ECUADOR SPEC,(J)
STD,COSTA RICA SPEC,(J)
STD,MOROCCO SPEC,(J)
STD,NEW CALEDONIA SPEC,(J)
STD,UNITED ARAB EMIRATES SPEC,(J)
STD,CHILE SPEC,(J)
STD,MEXICO SPEC,(J)
STD,UKRAINE SPEC,(J)
STD,HONG KONG SPEC,(J)
STD,PHILIPPINES SPEC,(J)
STD,VIETNAM SPEC,(J)
STD,BHUTAN SPEC,(J)
STD,NEPAL SPEC,(J)
STD,SRI LANKA SPEC,(J)
STD,UNITED ARAB EMIRATES SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO3/4 *700,(J)
STD,UNITED ARAB EMIRATES SPEC&EXHAUST EMISSION CONTROL-LARGE,EURO 4,WITHOUT(ON BOARD DIAGNOSIS),(J)
STD,FIJI SPEC,(J)
STD,KUWAIT SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO3/4 *700,(J)
STD,BAHRAIN SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO3/4 *700,(J)
STD,OMAN SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO3/4 *700,(J)
STD,SAUDI ARABIA SPEC&EXHAUST EMISSION CONTROL-DIESEL LARGE EURO5 *699,(J)
STD,KUWAIT SPEC&EXHAUST EMISSION CONTROL-DIESEL LARGE EURO5 *699,(J)
STD,KUWAIT SPEC&EXHAUST EMISSION CONTROL-LARGE,EURO 4,WITHOUT(ON BOARD DIAGNOSIS),(J)
STD,BAHRAIN SPEC&EXHAUST EMISSION CONTROL-LARGE,EURO 4,WITHOUT(ON BOARD DIAGNOSIS),(J)
STD,OMAN SPEC&EXHAUST EMISSION CONTROL-DIESEL LARGE EURO5 *699,(J)
STD,OMAN SPEC&EXHAUST EMISSION CONTROL-LARGE,EURO 4,WITHOUT(ON BOARD DIAGNOSIS),(J)
STD,CHILE SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO6 *699,*681,(J)
STD,BHUTAN SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO6 *699,*681,(J)
STD,KUWAIT SPEC,(J)
STD,BAHRAIN SPEC,(J)
STD,OMAN SPEC,(J)
STD,KUWAIT SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO5 WITH(ON BOARD DIAGNOSIS),(J)
STD,BAHRAIN SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO5 WITH(ON BOARD DIAGNOSIS),(J)
STD,BAHRAIN SPEC&EXHAUST EMISSION CONTROL-DIESEL LARGE EURO5 *699,(J)
STD,OMAN SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO5 WITH(ON BOARD DIAGNOSIS),(J)
main13011-11201i1GDFTV..GDH322..ARL;1GDFTV..GDH303,322..LHD..(H,P)..GEN;1GDFTV..GDH301,322..LHD..GSOB..6FC..N;1GDFTV..GDH300,301,303,320,328..ARL,NZ,PH,TH;1GDFTV..GDH300,304,306,32202005
STD,TAIWAN SPEC,(J)
STD,(L)
STD,CAMBODIA SPEC,(J)
main13011-11210i1GDFTV..GDH322..GCC;1GDFTV..GDH322..6FC..P..GEN;1GDFTV..GDH303,322..RHD..GEN;1GDFTV..GDH303,306..LHD..(G,J);1GDFTV..GDH300,301,320..GCC,GEN;1GDFTV..GDH322..LHD..(D,201902-202001
STD
sub13011-11211
STD,GEORGIA SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO0 WITHOUT(ON BOARD DIAGNOSIS)
sub13011-11211
main13011-11211i1GDFTV..GDH322..GCC;1GDFTV..GDH322..6FC..P..GEN;1GDFTV..GDH303,322..RHD..GEN;1GDFTV..GDH303,306..LHD..(G,J);1GDFTV..GDH300,301,320..GCC,GEN;1GDFTV..GDH322..LHD..(D,202002-202004
STD,LAOS SPEC
sub13011-11212
main13011-11211i1GDFTV..GDH322..GCC;1GDFTV..GDH322..6FC..P..GEN;1GDFTV..GDH303,322..RHD..GEN;1GDFTV..GDH303,306..LHD..(G,J);1GDFTV..GDH300,301,320..GCC,GEN;1GDFTV..GDH322..LHD..(D,202002-202004
STD,MYANMAR SPEC
sub13011-11212
STD,GEORGIA SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO0 WITHOUT(ON BOARD DIAGNOSIS)
sub13011-11212
STD,LAOS SPEC
main13011-11212i1GDFTV..GDH320..GEN;1GDFTV..GDH306..LHD..J;1GDFTV..GDH301..GSOB..6FC..D;1GDFTV..GDH322..LHD..GSOB..D;1GDFTV..GDH322..RHD..GSOB..N;1GDFTV..GDH322..RHD..GSOB..6F;1GDF202005
STD,GUATEMALA SPEC
main13011-11212i1GDFTV..GDH320..GEN;1GDFTV..GDH306..LHD..J;1GDFTV..GDH301..GSOB..6FC..D;1GDFTV..GDH322..LHD..GSOB..D;1GDFTV..GDH322..RHD..GSOB..N;1GDFTV..GDH322..RHD..GSOB..6F;1GDF202005
STD,MYANMAR SPEC
STD
STD,GEORGIA SPEC
STD,SOUTH AFRICA SPEC
STD,AFRICA(GENERAL)SPEC
STD,GEORGIA SPEC&EXHAUST EMISSION CONTROL-DIESEL EURO0 WITHOUT(ON BOARD DIAGNOSIS)
STD,EXHAUST EMISSION CONTROL-DIESEL EURO0 WITHOUT(ON BOARD DIAGNOSIS)
STD
13041BEARING, CONNECTING ROD
MARK 2,(L),REFER R/M
MARK 2
MARK 3,(L),REFER R/M
MARK 3
MARK 4,(L),REFER R/M
MARK 4
MARK 5
MARK 5,(L),REFER R/M
MARK 6,(L),REFER R/M
MARK 6
main13041-11060-03i1GDFTV..GDH322..(D,N)..GEN;1GDFTV..GDH322..ARL,GCC,NZ;1GDFTV..GDH322..LHD..(P,Q)..GEN;1GDFTV..GDH30#,320,321,328..ARL,GCC,GEN,IDN,NZ,PH,TH201902-202109
MARK 3,(J),REFER R/M
sub13041-11061
MARK 2,(J),REFER R/M
main13041-11061-03i1GDFTV..GDH321..RHD;1GDFTV..GDH301..GSOB..6FC;1GDFTV..GDH300..LHD..SP..GEN;1GDFTV..GDH322..RHD..GSOB..N;1GDFTV..GDH300,306..5D..(D,J);1GDFTV..GDH322..LHD..GSOB..6FC202110-202505
MARK 3,(J),REFER R/M
main13041-11061-04i1GDFTV..GDH321..RHD;1GDFTV..GDH301..GSOB..6FC;1GDFTV..GDH300..LHD..SP..GEN;1GDFTV..GDH322..RHD..GSOB..N;1GDFTV..GDH300,306..5D..(D,J);1GDFTV..GDH322..LHD..GSOB..6FC202110-202505
MARK 4,(J),REFER R/M
MARK 5,(J),REFER R/M
main13041-11061-06i1GDFTV..GDH306..G;1GDFTV..GDH301,322..GSOB..6F..N;1GDFTV..GDH300..RHD..4D..SP..6FC..GEN202110-202505
MARK 6,(J),REFER R/M
MARK 1,REFER REPAIR MANUAL
MARK 2,REFER REPAIR MANUAL
MARK 3,REFER REPAIR MANUAL
MARK 4,REFER REPAIR MANUAL
13101PISTON SUB-ASSY, W/PIN
STD,MARK 1
STD,MARK 1,(L),REFER R/M
STD,MARK 2,(L),REFER R/M
STD,MARK 2
STD,MARK 1,(J),REFER R/M
sub13101-11191
STD,MARK 2,(J),REFER R/M
sub13101-11191
main13101-11191-01i1GDFTV..GDH306..G;1GDFTV..GDH301,322..GSOB..6F..N;1GDFTV..GDH300..RHD..4D..SP..6FC..GEN202106-202505
STD,MARK 1,(J),REFER R/M
STD,MARK 2,(J),REFER R/M
STD,MARK A,REFER REPAIR MANUAL
STD,MARK B,REFER REPAIR MANUAL
STD,MARK C,REFER REPAIR MANUAL
13101ARING, HOLE SNAP(FOR PISTON PIN)
13201ROD SUB-ASSY, CONNECTING
main13201-0E020-A0i1GDFTV..GDH306..LHD..G;1GDFTV..GDH301,322..GSOB..6F..N;1GDFTV..GDH300..RHD..4D..SP..6FC..GEN201902-202505
MARK A,(L),REFER R/M
MARK B,(L),REFER R/M
MARK C,(L),REFER R/M
main13201-11050-A0i1GDFTV..GDH306..LHD..G;1GDFTV..GDH301,322..GSOB..6F..N;1GDFTV..GDH300..RHD..4D..SP..6FC..GEN201902-202505
MARK A,(J),REFER R/M
MARK B,(J),REFER R/M
MARK C,(J),REFER R/M
MARK A,REFER REPAIR MANUAL
MARK B,REFER REPAIR MANUAL
MARK C,REFER REPAIR MANUAL
13265BOLT, CONNECTING ROD
13405FLYWHEEL SUB-ASSY
(L)
THA SOURCED PARTS
ARG SOURCED PARTS
(J)
13405APIN, STRAIGHT(FOR FLYWHEEL)
L=15,OD=5,(J)
L=20,OD=10
L=15,OD=5
L=15,OD=5,(L)
13405BBOLT, FLYWHEEL SETTING
main90105-13015i1GDFTV..GDH306..RHD;1GDFTV..GDH300..5D..6FC;1GDFTV..GDH322..RHD..GSOB..N;1GDFTV..GDH322..LHD..GSOB..6FC;1GDFTV..GDH300..4D..SP..6FC..ARL;1GDFTV..GDH300,306..LHD..(S202104
(J)
(L)
13411CRANKSHAFT
(L)
(L)
(L)
main13401-11090i1GDFTV..GDH306..RHD;1GDFTV..GDH300..5D..6FC;1GDFTV..GDH322..RHD..GSOB..N;1GDFTV..GDH322..LHD..GSOB..6FC;1GDFTV..GDH300..4D..SP..6FC..ARL;1GDFTV..GDH301,303,304,320,201902-202505
(J)
(J)
*714
13471PULLEY, CRANKSHAFT
(L)
(J)
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90119-18003i1GDFTV..GDH300..5D;1GDFTV..GDH306,321..RHD;1GDFTV..GDH301..GSOB..6FC;1GDFTV..GDH322..ARL,GCC,NZ;1GDFTV..GDH322..RHD..GSOB..N;1GDFTV..GDH322..SG..(D,N)..GEN;1GDFTV..201902-202505
(J)
(L)
13496COVER, CRANKSHAFT PULLY
13519GEAR, OIL PUMP DRIVE
main13519-0E010i1GDFTV..GDH306;1GDFTV..GDH301,322..GSOB..6F..N;1GDFTV..GDH300..RHD..4D..SP..6FC..GEN201906-202505
(L)
(J)
13521GEAR OR SPROCKET, CRANKSHAFT TIMING
(L)
(J)
13521AKEY(FOR CRANKSHAFT TIMING GEAR)
(L)
(J)
13639SPROCKET, BALANCESHAFT TIMING
(L)
(J)
88451BPULLEY, CRANKSHAFT(FOR VISCOUS HEATER)
ARGENTINA SPEC&COLD AREA SPEC(-10C AREA)
VIETNAM SPEC&WITHOUT(COLD AREA SPEC)
FRONT HEATER-WITH(PTC & VISCOUS & 2LAYER TYPE)
GEORGIA SPEC&COLD AREA SPEC(-10C AREA)
88451CBOLT, FLANGE W/WASHER
(L)
VIETNAM SPEC&WITHOUT(COLD AREA SPEC)
VIETNAM SPEC&WITHOUT(COLD AREA SPEC),(J)
GEORGIA SPEC&COLD AREA SPEC(-10C AREA)
(J)
FRONT HEATER-WITH(PTC & VISCOUS & 2LAYER TYPE)
ARGENTINA SPEC&COLD AREA SPEC(-10C AREA),(J)
