FUEL INJECTION SYSTEM

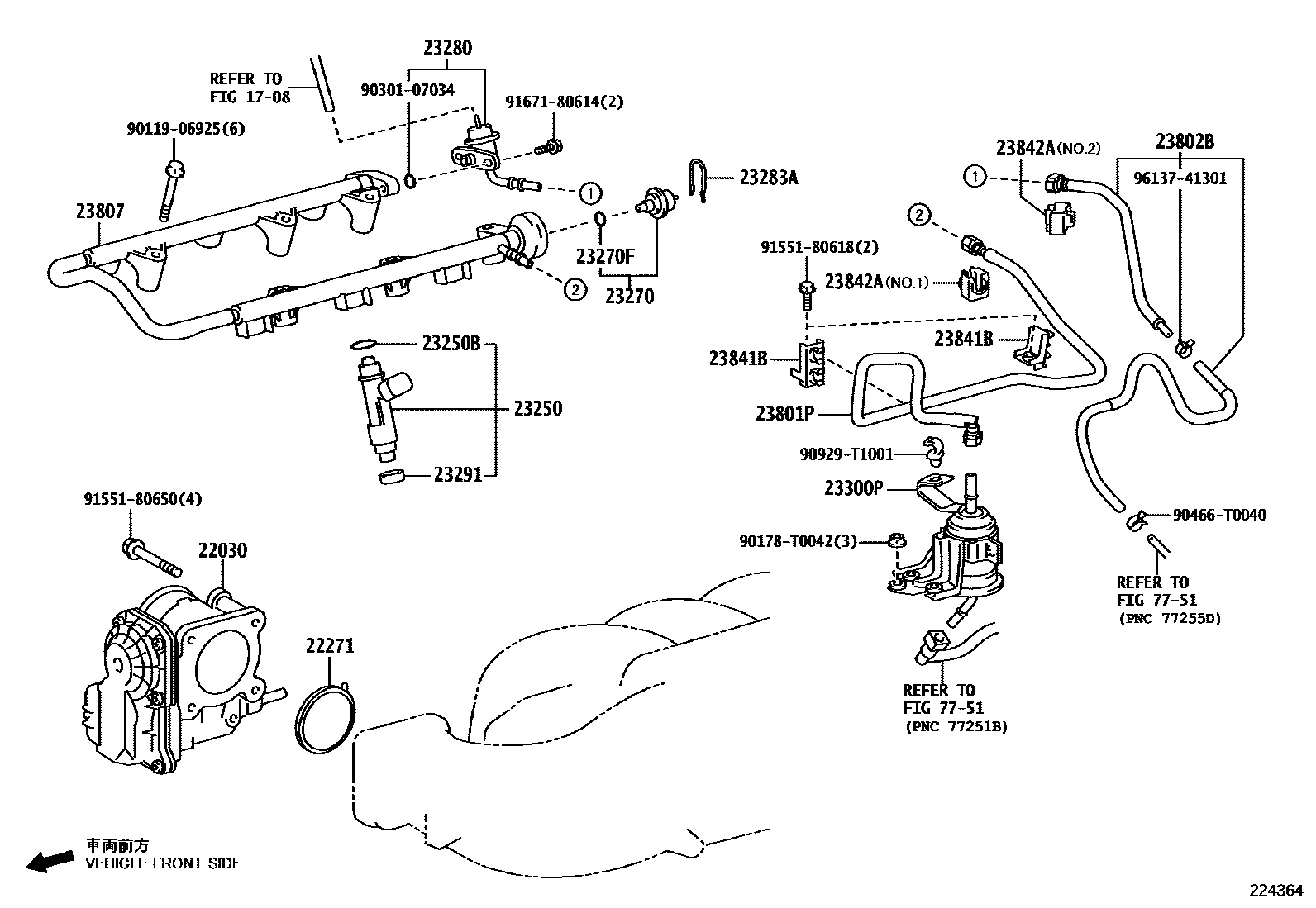

Parts diagram
1708
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-0C030i202308-202407
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main22030-31010i202308-202410
main22030-75040i202308-202407
(J)
22271GASKET, THROTTLE BODY
main22271-0C021i202308-202407
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
main22271-31012i202308-202407
23250INJECTOR ASSY, FUEL
main23209-09320×4i202308-202407
IRAQ SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(L)
main23209-39015×6i202308-202410
main23209-79215×4i202308-202410
(J)
23250BRING, O(FOR FUEL INJECTOR)
main90301-07033×6i202308-202407
main90301-07037×4i202308-202407
UAE SPEC&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS),(J)
main90301-T0051×4i202308-202407
(L)
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-31140i202308-202407
main23270-75050i202308-202407
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
23270FRING, O(FOR PULSATION DAMPER)
main90301-07033i202308-202407
main90301-07037i202308-202407
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
23280REGULATOR ASSY, FUEL PRESSURE
main23280-31041i202308-202410
main23280-75100i202308-202407
GCC SPEC EURO4 2022MY&EXHAUST EMISSION CONTROL-EURO 5 WITH(ON BOARD DIAGNOSIS)
23283AHOLDER, FUEL PRESSURE REGULATOR
main23283-31010i202308-202407
23291INSULATOR, INJECTOR VIBRATION
main23291-0C010×4i202308-202407
THA SOURCED PARTS
main23291-0C020×4i202308-202410
IDN SOURCED PARTS
main23291-23010×6i202308-202407
main23291-73010×4i202308-202407
JAPAN SOURCED PARTS
23300PFILTER, FUEL(FOR EFI)
main23300-31120i202308-202410
main23300-75140i202308-202410
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-31250i202308-202407
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-31190i202308-202410
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-31010i202308-202407
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-31030×2i202308-202407
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-31020i202308-202407
NO.1
main23842-31030i202308-202410
NO.2
7751
9011906925
90178T0042
9030107034
90466T0040
90929T1001
9155180618
9155180650
9167180614
9613741301

26 parts on this diagram · 2 diagrams in section
