E
EPC Data

TRANSMISSION CASE & OIL PAN (ATM)

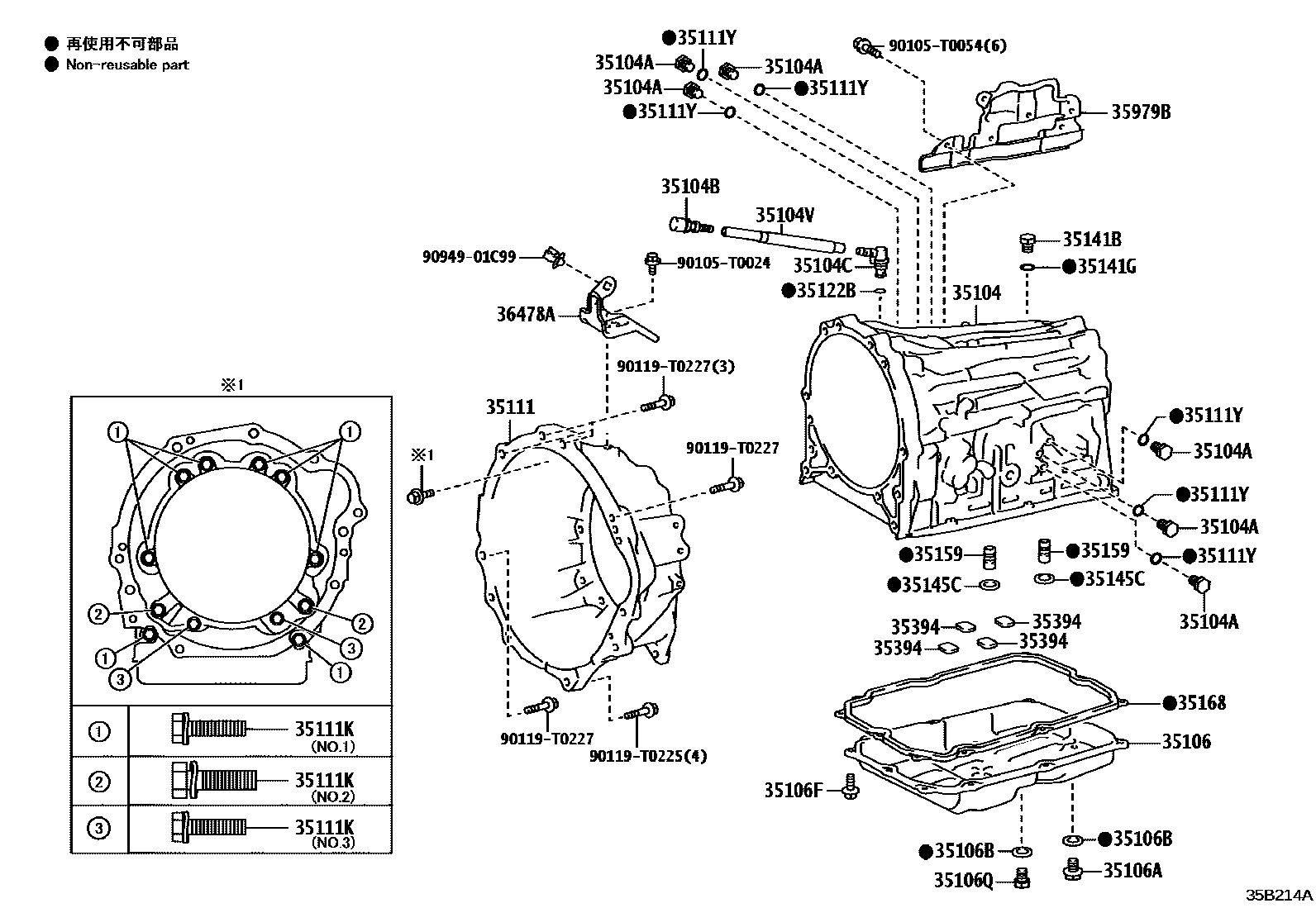

Parts diagram
35104CASE SUB-ASSY, AUTOMATIC TRANSMISSION
main35104-0K010i202208-202307
(L)
main35104-71020i202208-202307
(J)
35104APLUG, AUTOMATIC TRANSMISSION CASE
main90341-08001×6i202208-202307
35104BPLUG, BREATHER, NO.1 (ATM)
main90930-03211i202208-202310
main90930-T3004i202208-202309
(L)
35104CPLUG, BREATHER, NO.2 (ATM)
main90930-03220i202208-202307
(J)
main90930-T3006i202208-202307
(L)
35104VHOSE (FOR BREATHER PLUG)
main90447-11078i202208-202401
main90447-11079i202208-202307
main90447-11080i202208-202308
main90447-11081i202208-202401
35106PAN SUB-ASSY, AUTOMATIC TRANSMISSION OIL
main35106-0K010i202208-202309
(L)
main35106-71050i202208-202309
(J)
35106APLUG SUB-ASSY, DRAIN (ATM)
main90341-10011i202208-202401
35106BGASKET, DRAIN PLUG (ATM)
main35178-30010×2i202208-202307
35106FBOLT (FOR AUTOMATIC TRANSMISSION OIL PAN)
main90119-06A02×10i202208-202307
35106QPLUG (FOR AUTOMATIC TRANSMISSION OIL PAN)
main90341-10021i202208-202307
35111HOUSING, AUTOMATIC TRANSMISSION
main35111-0K010i202208-202308
(L)
main35111-0K020i202208-202307
main35111-0K030i202208-202307
main35111-71030i202208-202307
(J)
main35111-71040i202301-202401
main35111-71050i202211-202310
35111KBOLT (FOR TRANSMISSION HOUSING & CASE SETTING)
main90119-08C62i202208-202309
*8-1.25PX30-23.5
main90119-10232×8i202208-202403
*10-1.5PX35-30,NO.1:REFER ILLUST.
main90119-10947×2i202208-202401
*10-1.50PX35-29.3,NO.3:REFER ILLUST.
main90119-12378×2i202208
*12-1.75PX38-30,NO.2:REFER ILLUST.
35111YRING, O (FOR AUTOMATIC TRANSMISSION CASE)
main90301-06196×6i202208-202307
(J)
main90301-T0067×6i202208-202308
(L)
35122BRING, O (FOR AUTOMATIC TRANSAXLE BREATHER TUBE UNION)
main90301-08015i202208-202307
(J)
main90301-T0070i202208-202307
(L)
35141BPLUG (FOR AUTOMATIC TRANSMISSION CASE)
main90341-14011i202208-202307
35141GRING, O (FOR AUTOMATIC TRANSMISSION CASE)
main90301-11030i202208-202307
(J)
main90301-T0069i202208-202308
(L)
35145CGASKET, TRANSAXLE CASE
main35145-60020×2i202208-202310
35159GASKET, BRAKE DRUM
main35159-0K010×2i202208-202307
(L)
main35159-71010×2i202208-202307
(J)
35168GASKET, AUTOMATIC TRANSMISSION OIL PAN
main35168-0K010i202208-202309
(L)
main35168-71010i202208-202309
(J)
35394MAGNET, OIL CLEANER (FOR TRANSMISSION)
main35394-30011×4i202208-202308
35979BINSULATOR, TRANSMISSION, RH
main35979-0K010i202208-202403
main35979-0K020i202211-202310
36478ABRACKET, TRANSMISSION BREATHER
main36478-0K030i202208-202307
main36478-0K040i202208-202401
main36478-0K060i202208
90105T0024
90105T0054
90119T0225
90119T0227
9094901C99

27 parts on this diagram · 3 diagrams in section
