TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

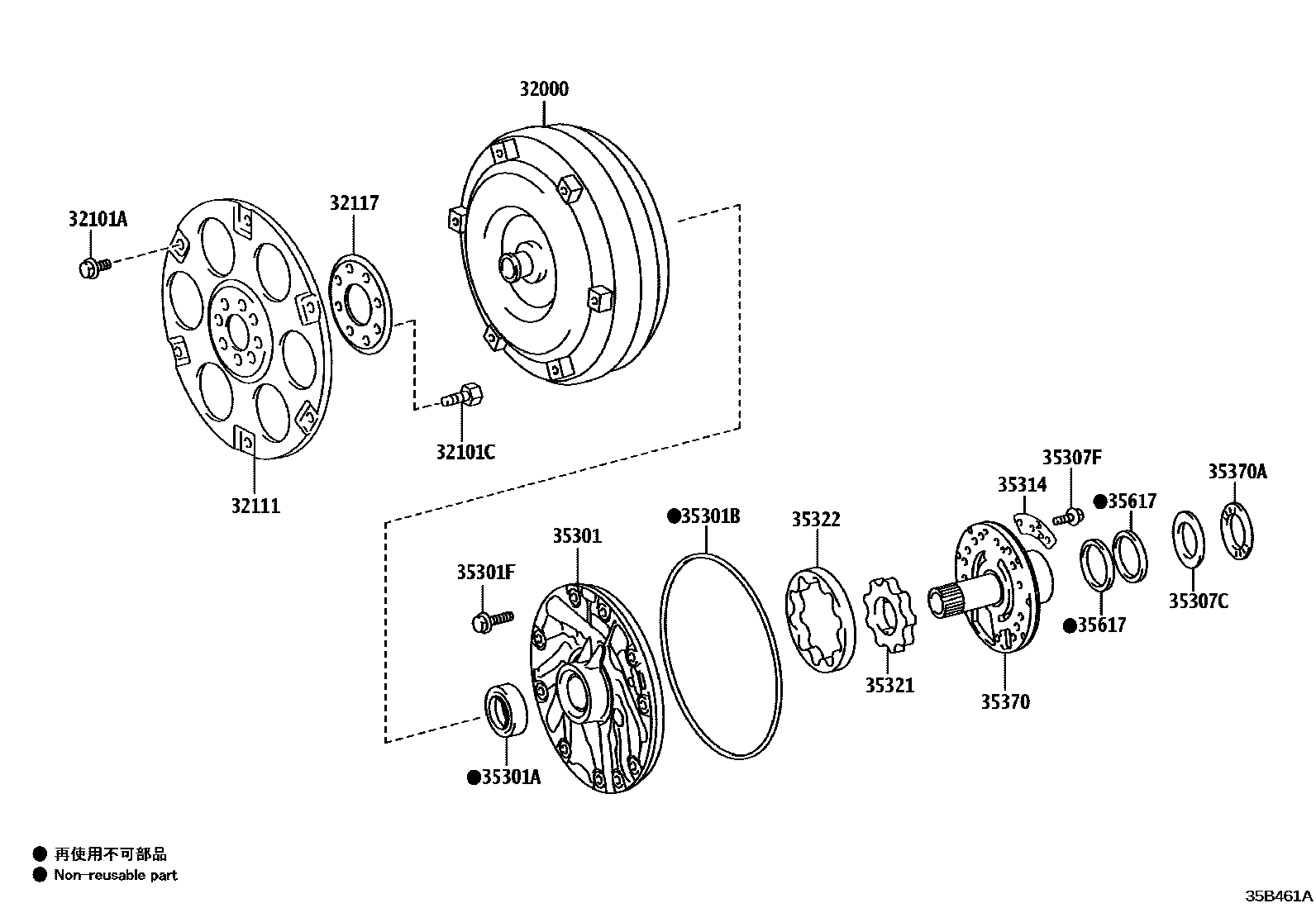

Parts diagram
32000CONVERTER ASSY, TORQUE
main32000-0K020i202308-202407
(L)
main32000-0K030i202308-202407
(L)
main32000-0K060i202308-202407
(L)
main32000-71040i202308-202407
(J)
main32000-71040i202308-202407
TOYOTA STOP & START SYSTEM-WITH
main32000-71040i202308-202410
main32000-71050i202308-202407
(J)
main32000-71100i202308-202407
(J)
main32000-71100i202308-202407
TOYOTA STOP & START SYSTEM-WITH
main32000-71100i202308-202410
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-26010i202308-202407
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90105-10413i202308-202410
*10-1.5PX11-8,(J),SILVER WHITE
main90105-10546i202308-202410
*10-1.5PX11-8,BLACK
main90105-T0237i202308-202410
*10-1.5PX11-8,(L),SILVER WHITE
main90119-09026i202308-202407
*9-1.25PX12.8-9,BLACK
main90119-09027i202308-202407
*9-1.25PX12.8-8.8,SILVER WHITE
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10276i202308-202407
*10-1.25PX30-17.5
main90105-13015i202308-202407
*13-1.5PX43.5-23.5
main90105-13015i202308-202410
*13-1.5PX43.5-23.5,(J)
main90105-T0203i202308-202407
*13-1.5PX43.5-23.5
main90105-T0203i202308-202410
*13-1.5PX43.5-23.5,(L)
32111PLATE, PUMP IMPELLER DRIVE
main32111-0K030i202308-202410
(L)
main32111-71010i202308-202410
(J)
32117SPACER, DRIVE PLATE, REAR
main32117-26010i202308-202407
main32117-60050i202308-202410
35301BODY SUB-ASSY, FRONT OIL PUMP
main35301-0K010i202308-202407
(L),TYPE B:REF.35-01
main35301-71010i202308-202407
(J),TYPE B:REF.35-01
main35301-71010i202308-202410
TYPE A:REFER 35-01
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38101i202308-202407
TYPE B:REFER 35-01
main90311-38101i202308-202410
TYPE A:REFER 35-01
main90311-38101i202402-202410
35301BRING, O (FOR FRONT OIL PUMP BODY)
main35697-60010i202308-202407
TYPE B:REFER 35-01
main35697-60010i202308-202410
TYPE A:REFER 35-01
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08091i202308-202407
*8-1.25PX35-35,TYPE B:REFER 35-01
main90105-08091i202308-202410
*8-1.25PX35-35,TYPE A:REFER 35-01
35307CRACE, THRUST BEARING (FOR STATOR SHAFT)
main35789-71070i202308-202407
TYPE B:REFER 35-01
main35789-71070i202308-202410
TYPE A:REFER 35-01
35307FBOLT (FOR STATOR SHAFT)
main90148-60079i202308-202407
(J),TYPE B:REF.35-01
main90148-60079i202308-202410
TYPE A:REFER 35-01
main90148-T0024i202308-202407
(L),TYPE B:REF.35-01
35314PLATE, FRONT OIL PUMP
main35314-0K020i202308-202407
(L),TYPE B:REF.35-01
main35314-71020i202308-202410
TYPE A:REFER 35-01
main35314-71020i202308-202407
(J),TYPE B:REF.35-01
35321GEAR, FRONT OIL PUMP DRIVE
main35321-0K010i202308-202407
(L),TYPE B:REF.35-01
main35321-71010i202308-202407
T=9.977-9.983,(J),TYPE B:REF.35-01
main35321-71010i202308-202410
T=9.977-9.983,TYPE A:REFER 35-01
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-0K010i202308-202407
T=9.977-9.983,(L),TYPE B:REF.35-01
main35322-71010i202308-202407
T=9.977-9.983,(J),TYPE B:REF.35-01
main35322-71010i202308-202410
T=9.977-9.983,TYPE A:REFER 35-01
35370SHAFT ASSY, STATOR
main35370-0K010i202308-202407
(L),TYPE B:REF.35-01
main35370-71010i202308-202407
(J),TYPE B:REF.35-01
main35370-71010i202308-202410
TYPE A:REFER 35-01
35370ABEARING, THRUST NEEDLE ROLLER(FOR STATOR SHAFT)
main90374-71002i202308-202407
TYPE B:REFER 35-01
main90374-71002i202308-202410
TYPE A:REFER 35-01
35617RING, CLUTCH DRUM OIL SEAL
main35617-50030i202308-202407
TYPE B:REFER 35-01
main35617-50030i202308-202410
TYPE A:REFER 35-01

18 parts on this diagram · 2 diagrams in section
