EPC Data

RADIATOR & WATER OUTLET

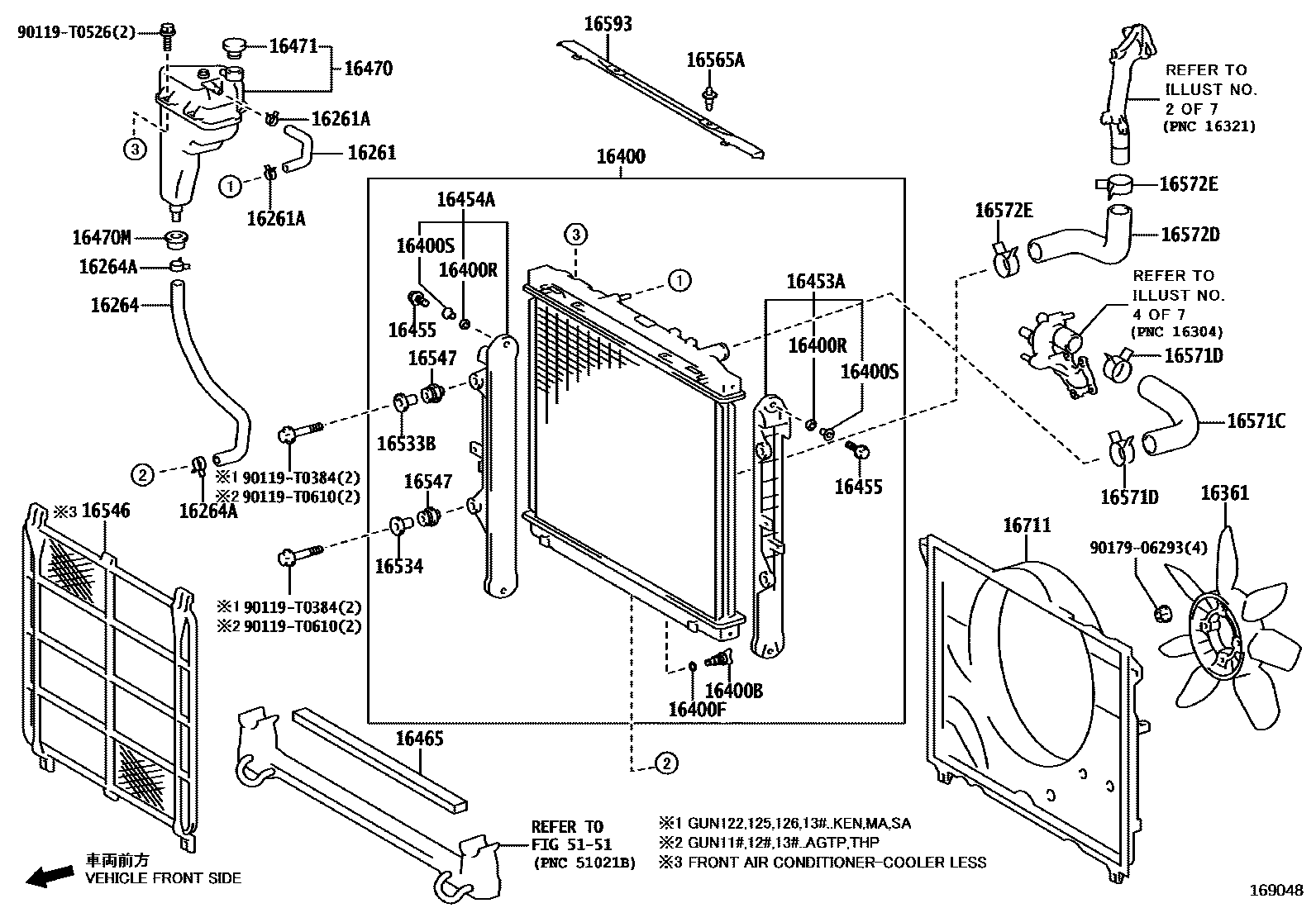

Parts diagram
16261HOSE, WATER BY-PASS
main16261-0L070i202309-202408
main16261-0L121i202308
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90466-T0069×2i202308-202412
(L)
main96136-51901×2i202308-202408
(J)
16264HOSE, WATER BY-PASS, NO.2
main16264-0C071i202308-202407
ECUADOR SPEC&EXHAUST EMISSION CONTROL-EURO 4 WITHOUT(ON BOARD DIAGNOSIS),IDN SOURCED PARTS
main16264-0C081i202308-202407
THA SOURCED PARTS
main16264-0L110i202308-202412
main16264-0L150i202309-202408
16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
main90466-T0031×2i202308-202408
16361FAN
main16361-0C011i202308
main16361-0E010i202308-202407
main16361-0L020i202308-202407
main16361-54131i202402
16400RADIATOR ASSY
main16400-05182i202402-202410
main16400-0C283i202308-202407
main16400-0C383i202308
main16400-0C412i202311-202410
main16400-0C422i202402-202410
main16400-0E010i202308-202407
main16400-0L363i202308-202407
main16400-0L392i202402-202410
main16400-0L433i202308-202407
main16400-0L451i202311-202410
main16400-0L462i202402-202412
main16400-0L561i202412
main16400-0L581i202309-202408
16400BPLUG, RADIATOR DRAIN COCK
main16417-0C180i202308-202407
main16417-21280i202311-202410
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-0L060i202308-202407
(L)
main16492-21050i202309-202410
(J)
16400RBUSHING(FOR RADIATOR)
main16444-0L060×2i202308-202407
main16444-75180×2i202311-202410
16400SCOLLAR(FOR RADIATOR)
main16445-0C180×2i202308
16453PLATE, RADIATOR SIDE
main16453-0L380i202311-202410
16453APLATE, RADIATOR SIDE SUPPORT, RH
main16453-0L361i202308
main16453-0L430i202308-202407
main16453-0L451i202311-202410
main16453-0L570i202309-202408
main16454-0L361i202308-202407
16454PLATE, RADIATOR SIDE
main16454-0L380i202311-202410
16454APLATE, RADIATOR SIDE SUPPORT, LH
main16453-0L430i202308-202407
main16454-0L361i202308-202407
main16454-0L380i202311-202410
main16454-0L570i202309-202408
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main91651-B0820×4i202308-202410
16465PACKING, RADIATOR
main88619-0K010i202308-202407
main88619-0K020i202311-202410
main88619-0K030i202402-202412
main88619-0K060i202309-202408
main88619-0K080i202412
16470TANK ASSY, RADIATOR RESERVE
main16470-05080i202402-202410
main16470-0C110i202308-202407
main16470-0C130i202311-202410
main16470-0C140i202402-202410
main16470-0L083i202308-202407
main16470-0L112i202311-202410
main16470-0L122i202402-202412
16470MGROMMET
main90480-T0003i202308-202410
main90480-T0004i202308
16471CAP SUB-ASSY, RESERVE TANK
main16405-05050i202402-202410
main16405-0C090i202308
main16405-0C110i202311-202410
main16405-0C120i202402-202410
main16475-28140i202308-202412
16533BSUPPORT, RADIATOR, NO.1
main16533-0L010×2i202308-202410
main16533-0L020×2i202402-202410
16534SUPPORT, RADIATOR, NO.2
main16534-0L010×2i202308
main16534-0L020×2i202402-202410
16546PROTECTOR, RADIATOR
main16546-0L041i202308-202407
FRONT AIR CONDITIONER-MANUAL
16547BUSH, RADIATOR SUPPORT, NO.1
main16547-0L010×4i202308-202407
main16547-0L020×4i202402-202410
16565ACLIP
main90467-T0027-C0×4i202308-202410
BLACK
16571CHOSE, RADIATOR, NO.1
main16571-05090i202402-202410
main16571-0C160i202308-202407
main16571-0L150i202308
main16571-0L170i202309-202408
16571DCLIP, RADIATOR HOSE, NO.1
main90466-T0024×2i202308-202410
main90466-T0028×2i202402-202410
16572DHOSE, RADIATOR, NO.2
main16572-05080i202402-202410
main16572-0C160i202308-202407
main16572-0L150i202308-202410
main16572-0L200i202309-202408
16572ECLIP, RADIATOR HOSE, NO.2
main90466-T0024×2i202402-202410
main90466-T0028×2i202308-202410
16593GUIDE, RADIATOR AIR, NO.1
main16593-0L020i202311-202410
main16593-0L030i202402-202410
main16593-0L040i202308
16711SHROUD, FAN
main16711-05080i202402-202410
main16711-0C180i202308-202407
main16711-0C200i202311-202410
main16711-0C210i202402-202410
main16711-0E040i202412
main16711-0L140i202308-202407
main16711-0L170i202311-202410
main16711-0L180i202402-202410
main16711-0L200i202309-202408
5151
90119T0384
90119T0526
90119T0610
9017906293

35 parts on this diagram · 13 diagrams in section
