RADIATOR & WATER OUTLET

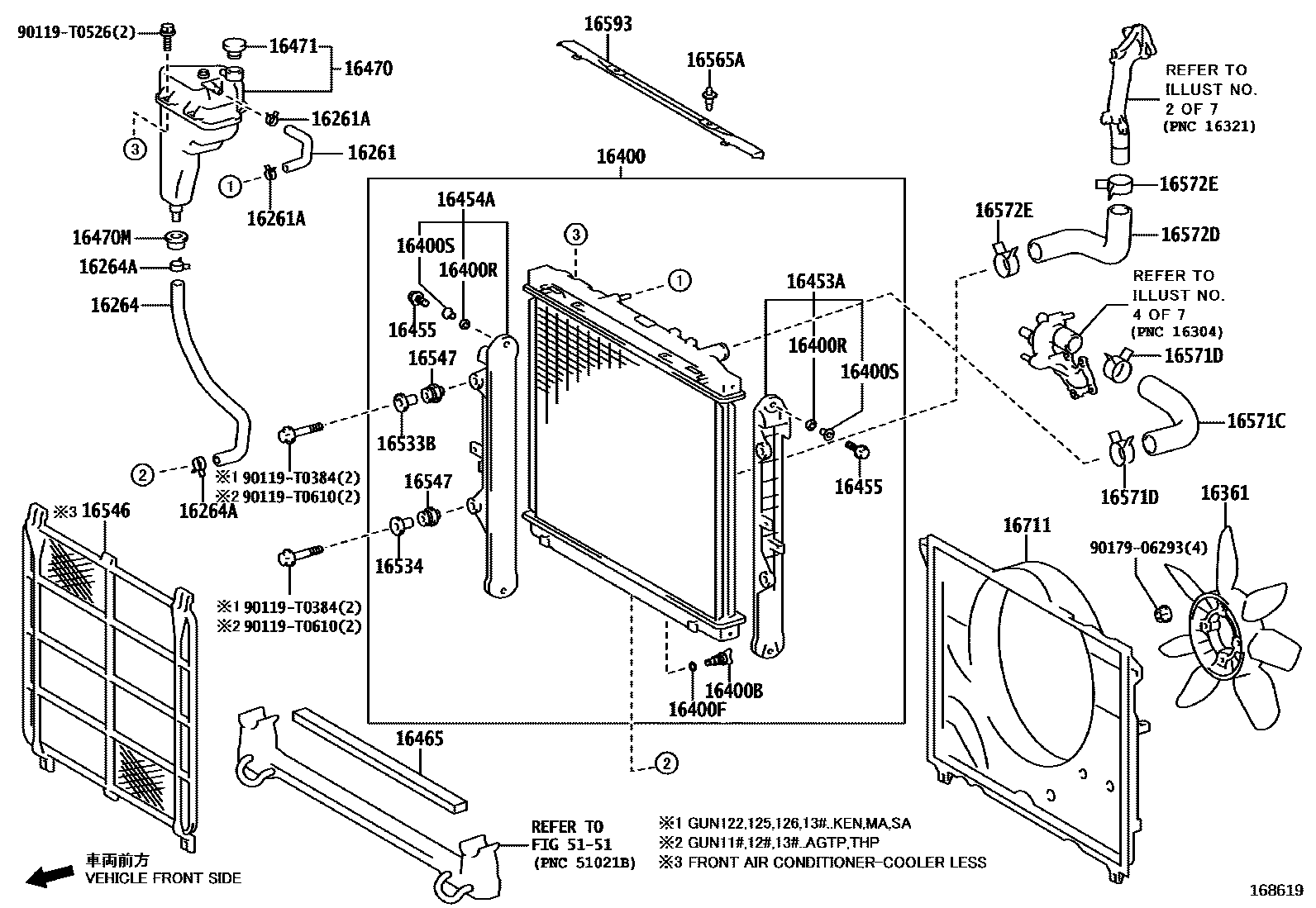

Parts diagram
16261HOSE, WATER BY-PASS
main16261-0L070i202209-202308
main16261-0L121i202208-202401
16261ACLAMP OR CLIP, HOSE(FOR WATER BY-PASS HOSE)
main90466-T0069i202208-202401
(L)
main96136-51901i202208-202401
(J)
16264HOSE, WATER BY-PASS, NO.2
main16264-0C071i202208-202401
IDN SOURCED PARTS
main16264-0C071i202208-202305
IRAN SPEC&EXHAUST EMISSION CONTROL-EURO 6 WITH(ON BOARD DIAGNOSIS),IDN SOURCED PARTS
main16264-0C071i202208-202307
ECUADOR SPEC&EXHAUST EMISSION CONTROL-EURO 4 WITHOUT(ON BOARD DIAGNOSIS),IDN SOURCED PARTS
main16264-0C081i202208-202401
THA SOURCED PARTS
main16264-0C081i202208-202307
ECUADOR SPEC&EXHAUST EMISSION CONTROL-EURO 4 WITHOUT(ON BOARD DIAGNOSIS),THA SOURCED PARTS
main16264-0L110i202208-202401
main16264-0L150i202209-202308
16264ACLAMP OR CLIP(FOR WATER BY-PASS HOSE NO.2)
main90466-T0031i202208-202401
16361FAN
main16361-0C011i202208-202401
main16361-0E010i202208-202401
main16361-0L020i202208-202403
main16361-54131i202301
16400RADIATOR ASSY
main16400-05182i202301-202401
main16400-0C282i202208-202301
main16400-0C283i202302-202307
main16400-0C382i202208-202301
main16400-0C383i202302-202307
main16400-0C412i202211-202310
main16400-0C422i202301-202401
main16400-0E010i202208-202307
main16400-0L363i202208-202307
main16400-0L392i202301-202401
main16400-0L433i202208-202307
main16400-0L451i202211-202310
main16400-0L462i202301-202403
main16400-0L561i202303
main16400-0L581i202209-202308
16400BPLUG, RADIATOR DRAIN COCK
main16417-0C180i202208-202308
main16417-21280i202211-202310
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-0L060i202208-202308
main16492-21050i202211-202310
16400RBUSHING(FOR RADIATOR)
main16444-0L060i202208-202308
main16444-75180i202211-202310
16400SCOLLAR(FOR RADIATOR)
main16445-0C180i202208-202310
16453PLATE, RADIATOR SIDE
main16453-0L380i202211-202310
16453APLATE, RADIATOR SIDE SUPPORT, RH
main16453-0L361i202208-202302
main16453-0L430i202208-202307
main16453-0L451i202211-202310
main16453-0L570i202209-202308
16454PLATE, RADIATOR SIDE
main16454-0L380i202211-202310
16454APLATE, RADIATOR SIDE SUPPORT, LH
main16454-0L361i202208-202307
main16454-0L380i202211-202310
main16454-0L570i202209-202308
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main91651-B0820i202208-202310
16465PACKING, RADIATOR
main88619-0K010i202208-202307
main88619-0K020i202211-202310
main88619-0K030i202301-202401
main88619-0K060i202209-202308
main88619-0K080i202303
16470TANK ASSY, RADIATOR RESERVE
main16470-05080i202301-202401
main16470-0C110i202208-202307
main16470-0C130i202211-202310
main16470-0C140i202301-202401
main16470-0L083i202208-202308
main16470-0L112i202211-202310
main16470-0L122i202301-202401
16470MGROMMET
main90480-T0003i202208-202401
main90480-T0004i202208-202401
16471CAP SUB-ASSY, RESERVE TANK
main16405-05050i202301-202401
main16405-0C090i202208-202307
main16405-0C110i202211-202310
main16405-0C120i202301-202401
main16475-28140i202208-202401
16533BSUPPORT, RADIATOR, NO.1
main16533-0L010i202208-202310
main16533-0L020i202301-202403
16534SUPPORT, RADIATOR, NO.2
main16534-0L010i202208-202310
main16534-0L020i202301-202403
16546PROTECTOR, RADIATOR
main16546-0L041i202208-202305
FRONT AIR CONDITIONER-MANUAL
main16546-0L041i202208-202305
FRONT AIR CONDITIONER-MANUAL(DOP - PLANT INSTALL)
main16546-0L041i202208-202305
FRONT AIR CONDITIONER-MANUAL(DOP - DEALERSHIP INSTALL)
main16546-0L041i202208-202307
main16546-0L051i202301-202311
FRONT AIR CONDITIONER-MANUAL
main16546-0L051i202301-202401
FRONT AIR CONDITIONER-COOLER LESS
16547BUSH, RADIATOR SUPPORT, NO.1
main16547-0L010i202208-202310
main16547-0L020i202301-202403
16565ACLIP
main90467-T0027-C0i202208-202403
BLACK
16571CHOSE, RADIATOR, NO.1
main16571-05090i202301-202401
main16571-0C160i202208-202401
main16571-0L150i202208-202403
main16571-0L170i202209-202308
16571DCLIP, RADIATOR HOSE, NO.1
main90466-T0024i202208-202403
main90466-T0028i202208-202401
16572DHOSE, RADIATOR, NO.2
main16572-05080i202301-202401
main16572-0C160i202208-202401
main16572-0L150i202208-202403
main16572-0L200i202209-202308
16572ECLIP, RADIATOR HOSE, NO.2
main90466-T0024i202208-202403
main90466-T0028i202208-202401
16593GUIDE, RADIATOR AIR, NO.1
main16593-0L020i202211-202310
main16593-0L030i202301-202403
main16593-0L040i202208-202308
16711SHROUD, FAN
main16711-05080i202301-202401
main16711-0C180i202208-202307
main16711-0C200i202211-202310
main16711-0C210i202301-202401
main16711-0E040i202303
PAK SOURCED PARTS
main16711-0L140i202208-202307
main16711-0L140i202303
THA SOURCED PARTS
main16711-0L170i202211-202310
main16711-0L180i202301-202401
main16711-0L200i202209-202308
5151
90119T0384
90119T0526
90119T0610
9017906293

35 parts on this diagram · 13 diagrams in section
