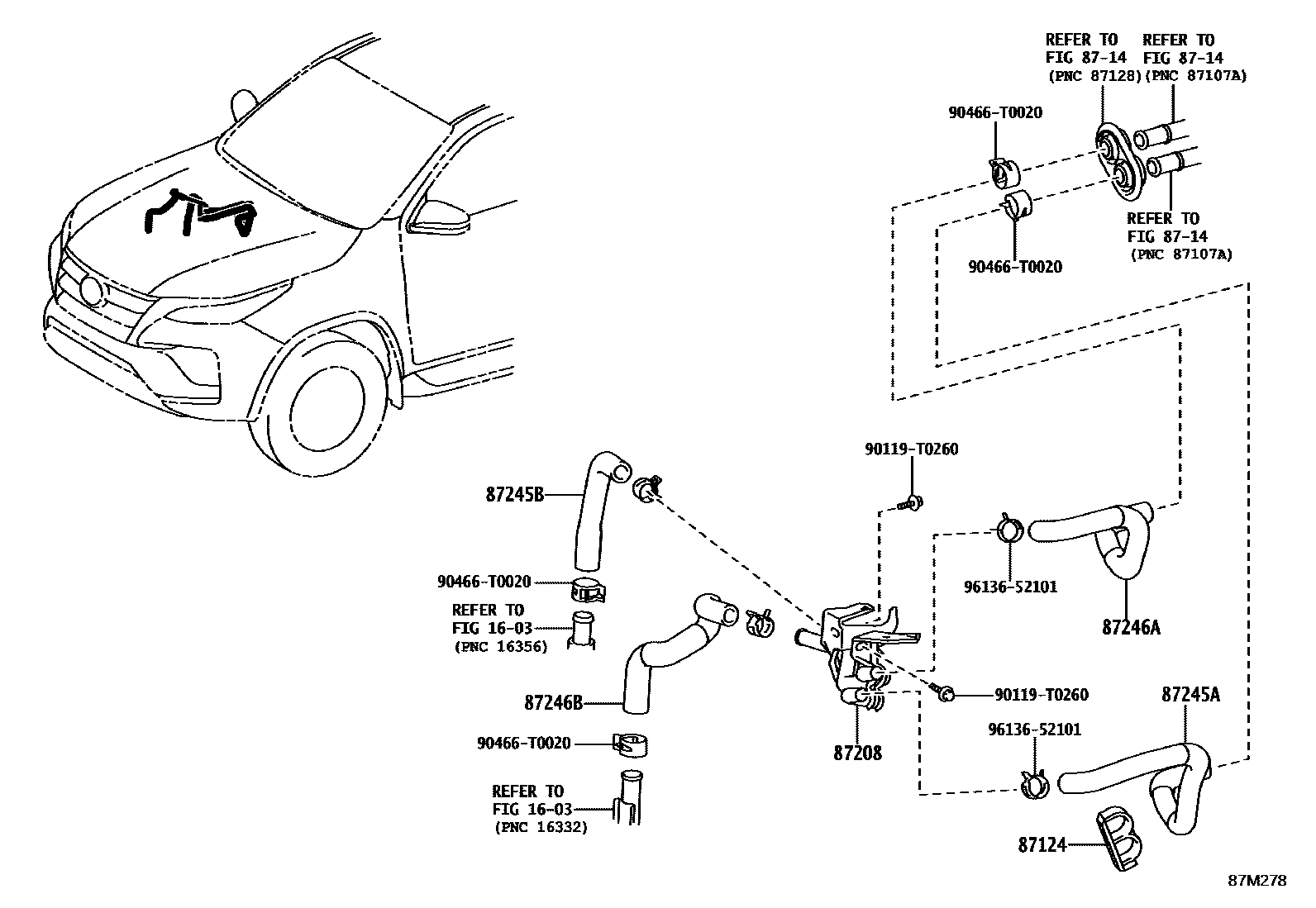

HEATING & AIR CONDITIONING - WATER PIPING

0001 1 0002 1 0003 1 0004 1

1603

87124CLAMP, HEATER

main87124-0K070iGGN155..THP202308-202407

main87124-0K110iGGN155..IDNP202309-202408

main87124-0K130iGGN155..LA202311-202410

main87124-0K150iGUN156,165..CAMP,VNP202308-202412

main87124-0K170iGUN156..MA202309-202408

main87124-0K290iGUN165..S..PH;GUN15#,166..IDNP;GUN165..IDNP..(GEN,IDN,VN)202309-202408

main87124-0K300iGUN156,166..IND202310-202409

main88718-6B070iGUN156,165..AGTP202311-202410

8714

87208PIPE SUB-ASSY, HEATER WATER

main87208-0K240iTGN166..IND202310-202409

main87208-0K260iTGN156,166..RHD..IDNP202309-202408

main87208-0K270iTGN156,166..PKN202412

main87208-0K280iTGN166..EPT202308-202410

main87208-0K290iTGN156,166..LHD..IDNP202309-202408

main87208-0K300iTGN156,166..LA202311-202410

main87208-0K320iGGN155..THP202308-202407

main87208-0K330iGGN155..IDNP202309-202408

main87208-0K340iGGN155..LA202311-202410

main87208-0K430iTGN156..MA202309-202408

87245AHOSE, HEATER WATER, INLET A

main87245-0KA61iGUN165..S..PH;GUN15#,166..IDNP;GUN165..IDNP..(GEN,IDN,VN)202309-202408

main87245-0KA70iTGN156,166..LHD..IDNP202309-202408

main87245-0KB20iTGN156..SAP202308-202410

main87245-0KB40iTGN166..IND202310-202409

main87245-0KB82iGUN156..MA202309-202408

main87245-0KC20iTGN156,166..LA202311-202410

main87245-0KC80iTGN156,166..RHD..IDNP202309-202408

main87245-0KD30iTGN156,166..PKN202412

main87245-0KD70iTGN156..MA202309-202408

main87245-0KE02iGUN15#..KEN202308-202412

main87245-0KG60iGGN155..EPT202308-202407

main87245-0KG80iGGN155..IDNP202309-202408

main87245-0KJ00iGGN155..LA202311-202410

main87245-0KL31iGUN156,166..IND202310-202409

main87245-71010iGUN156,165..AGTP202311-202410

87245BHOSE, HEATER WATER, INLET B

main87245-0K290iGGN155..IDNP202309-202408

main87245-0K480iGGN155..LA202311-202410

main87245-0K590iGGN155..THP202308-202407

main87245-0KF30iTGN166..VNP202308-202410

main87245-0KF50iTGN156,166..IDNP202309-202408

main87245-0KF70iTGN156,166..PKN202412

main87245-0KF90iTGN156..MA202309-202408

main87245-0KG10iTGN156,166..LA202311-202410

87246AHOSE, HEATER WATER, OUTLET A

main87245-0K810iTGN156,166..RHD..IDNP202309-202408

main87245-0K850iTGN166..IND202310-202409

main87245-0KA80iTGN156,166..LHD..IDNP202309-202408

main87245-0KB30iTGN166..VNP202308-202410

main87245-0KB91iGUN156..MA202309-202408

main87245-0KC30iTGN156,166..LA202311-202410

main87245-0KD20iTGN156,166..PKN202412

main87245-0KD60iTGN156..MA202309-202408

main87245-0KE11iGUN15#,16#..THP202308-202412

main87245-0KE31iGUN165..S..PH;GUN15#,166..IDNP;GUN165..IDNP..(GEN,IDN,VN)202309-202408

main87245-0KE51iGUN156,166..IND202310-202409

main87245-0KG70iGGN155..EPT202308-202407

main87245-0KG90iGGN155..IDNP202309-202408

main87245-0KJ10iGGN155..LA202311-202410

main87245-71020iGUN156,165..AGTP202311-202410

87246BHOSE, HEATER WATER, OUTLET B

main87245-0K450iGGN155..IDNP202309-202408

main87245-0K490iGGN155..LA202311-202410

main87245-0K600iGGN155..EPT202308-202407

main87245-0KF20iTGN166..EPT202308-202410

main87245-0KF40iTGN156,166..IDNP202309-202408

main87245-0KF60iTGN156,166..PKN202412

main87245-0KF80iTGN156..MA202309-202408

main87245-0KG00iTGN156,166..LA202311-202410

90119T0260

main90119-T0260

90466T0020

main90466-T0020

9613652101

main96136-52101

11 parts on this diagram · 4 diagrams in section
