BRAKE MASTER CYLINDER

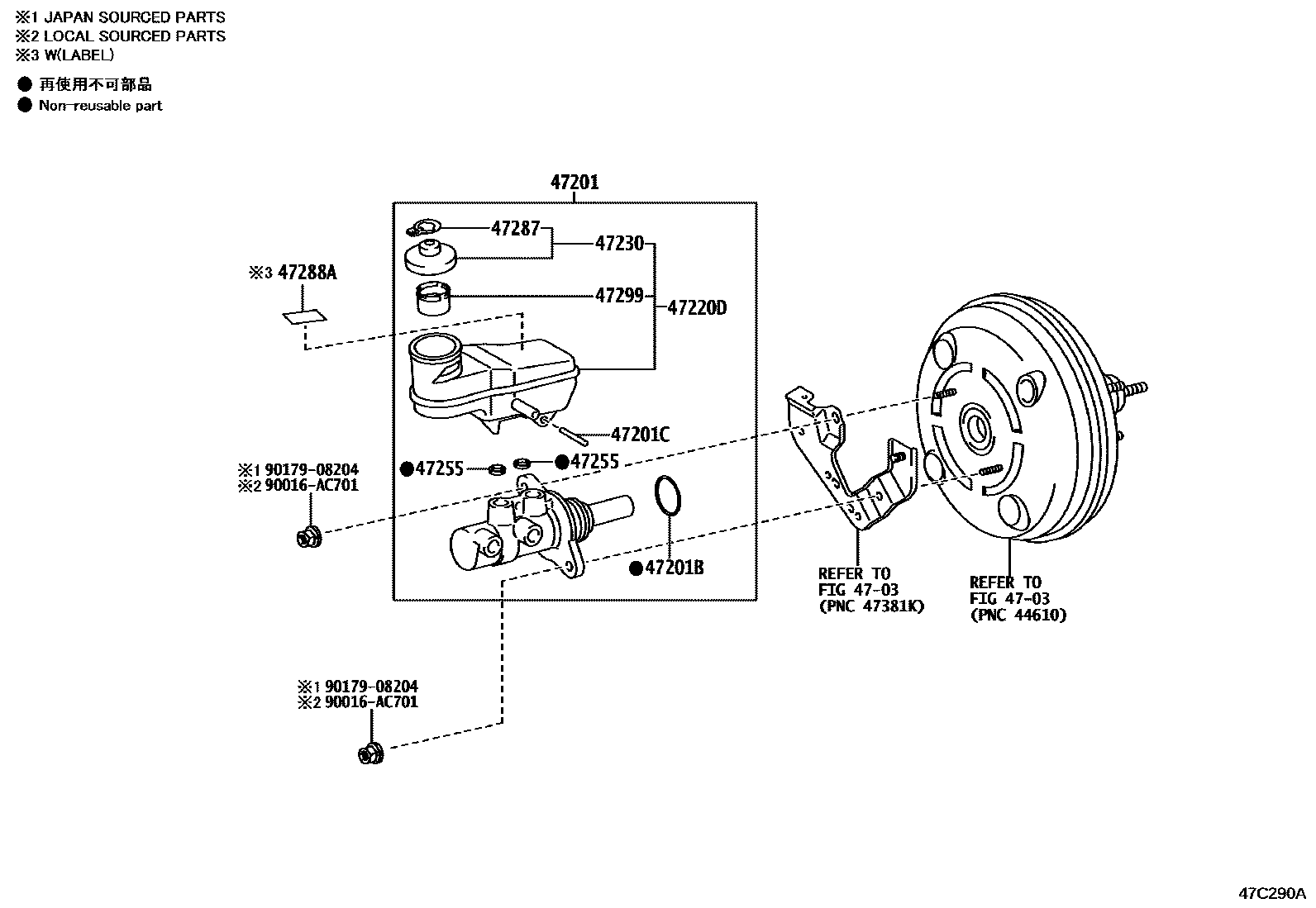

Parts diagram
4703
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-0K410i202009-202109
main47201-0K441i202011-202110
main47201-0K451i202011-202110
main47201-0K580i202006-202203
main47201-0K590i202009-202109
main47201-0K600i202006-202201
main47201-0K610i202009-202109
main47201-0K660i202101-202109
main47201-0K670i202101-202109
main47201-0K740i202007-202204
main47201-0K750i202007-202204
main47201-0K760i202007-202201
main47201-0K770i202008-202108
47201BRING, O(FOR BRAKE MASTER CYLINDER)
main90015-AH002i202007-202204
main90016-AH903i202006-202203
47201CRING PIN, BRAKE MASTER CYLINDER
main90029-15803i202006-202204
47220DRESERVOIR ASSY, BRAKE MASTER CYLINDER
main47220-0K100i202006-202201
main47220-0K110i202009-202109
main47220-0K120i202006-202203
main47220-0K130i202009-202109
main47220-0K160i202007-202201
main47220-0K170i202008-202108
main47220-0K180i202007-202204
main47220-0K190i202007-202204
main47220-0K201i202011-202110
main47220-0K211i202011-202110
main47220-0K220i202101-202109
main47220-0K230i202101-202109
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-0D221i202006-202204
main47230-20140i202011-202110
47255GROMMET, MASTER CYLINDER RESERVOIR
main90016-AT001i202006-202203
main90016-AT004i202007-202204
main90029-48001i202011-202110
47287LABEL, BRAKE FLUID INFORMATION
main47287-02360i202006-202204
47288ALABEL, BRAKE FLUID NOTICE
main47288-71010i202006-202108
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-0D100i202006-202204
main47299-0K200i202011-202110
90016AC701
9017908204

12 parts on this diagram · 2 diagrams in section
