BRAKE MASTER CYLINDER

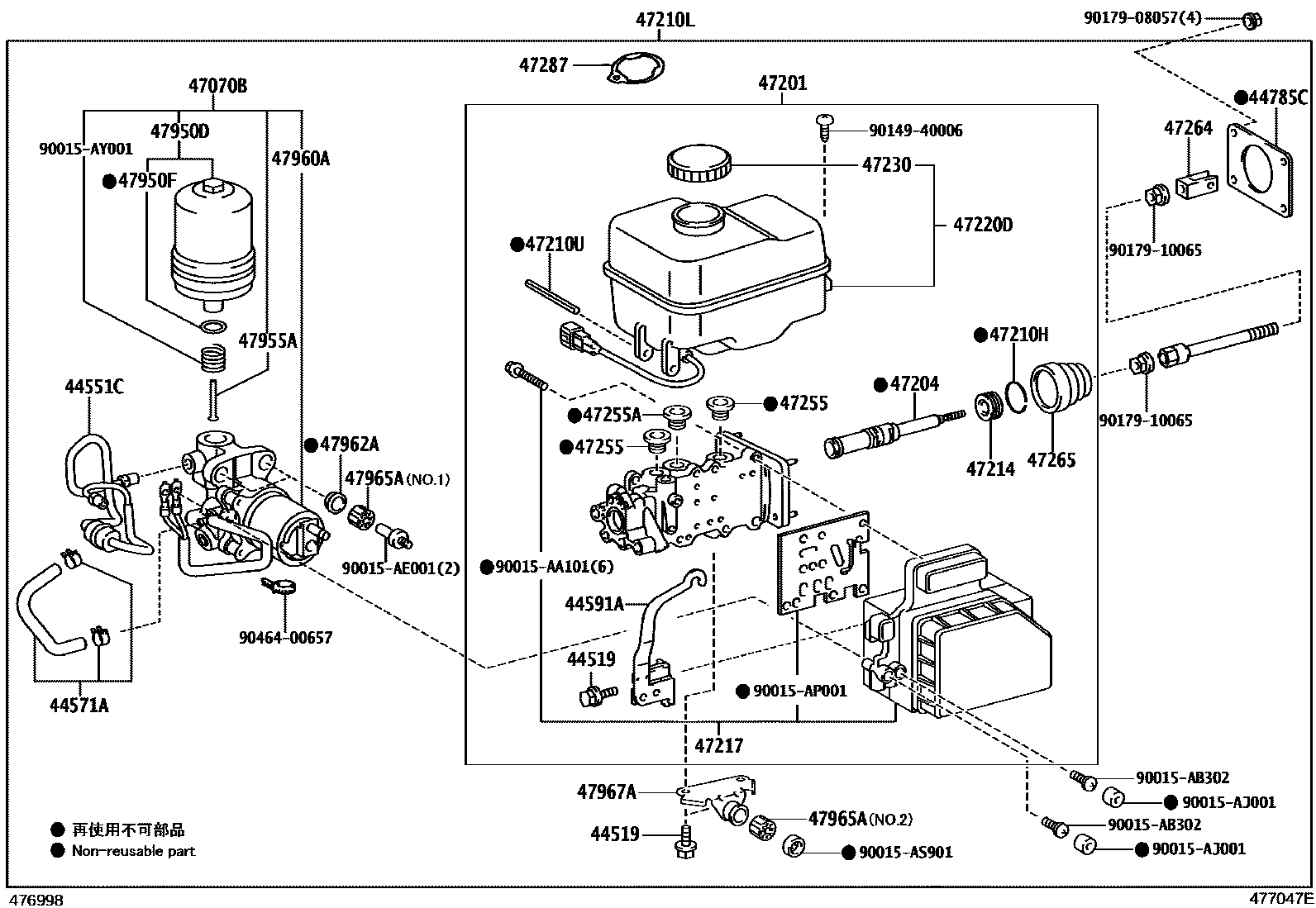

Parts diagram
44519BOLT, BRAKE ACTUATOR
main44519-24020i200908-201908
44551CTUBE, BRAKE ACTUATOR, NO.1
main44551-60060i200908-201908
44571AHOSE, BRAKE ACTUATOR, NO.1
main44571-60020i200908-201908
44591ABRACKET, BRAKE ACTUATOR, NO.1
main44591-35070i200908-201908
44785CGASKET, BRAKE BOOSTER
main44785-60020i200908-201908
47070BPUMP ASSY, BRAKE BOOSTER W/ACCUMULATOR
main47070-60050i200908-201908
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47025-35182i201109-201110
TIRE & DISC WHEEL-265/70R17 7.0J ALUMINUM OFFSET 15
main47025-35200i200908-201008
main47025-35201i201008-201108
main47025-35202i201108-201208
main47025-35203i201208-201308
main47025-35204i201308-201508
main47025-35205i201508-201908
main47025-35212i201109-201110
TIRE & DISC WHEEL-265/70R17 7.0J ALUMINUM OFFSET 15
main47025-35220i200908-201008
main47025-35221i201008-201108
main47025-35222i201108-201208
main47025-35223i201208-201308
main47025-35224i201308-201508
main47025-35225i201508-201908
main47025-35300i201908
main47025-35310i201908
47204PISTON, MASTER CYLINDER
main47026-60090i200908-201908
47210HRING, SNAP(FOR BRAKE MASTER CYLINDER)
main90520-32012i200908-201908
47210LBRAKE BOOSTER ASSY, W/MASTER CYLINDER
main47050-35132i201109-201110
TIRE & DISC WHEEL-265/70R17 7.0J ALUMINUM OFFSET 15
main47050-35150i200908-201008
main47050-35151i201008-201108
main47050-35152i201108-201208
main47050-35153i201208-201308
main47050-35154i201308-201508
main47050-35155i201508-201908
main47050-35162i201109-201110
TIRE & DISC WHEEL-265/70R17 7.0J ALUMINUM OFFSET 15
main47050-35170i200908-201008
main47050-35171i201008-201108
main47050-35172i201108-201208
main47050-35173i201208-201308
main47050-35174i201308-201508
main47050-35175i201508-201908
main47050-35250i201908
main47050-35260i201908
47210UPIN, STRAIGHT(FOR BRAKE MASTER CYLINDER)
main90029-15803i200908-201908
47214PLUG, MASTER CYLINDER
main47027-60090i200908-201908
47217SOLENOID, MASTER CYLINDER
main47217-35152i201109-201110
TIRE & DISC WHEEL-265/70R17 7.0J ALUMINUM OFFSET 15
main47217-35170i200908-201008
main47217-35171i201008-201108
main47217-35172i201108-201208
main47217-35173i201208-201308
main47217-35174i201308-201508
main47217-35175i201508-201908
main47217-35182i201109-201110
TIRE & DISC WHEEL-265/70R17 7.0J ALUMINUM OFFSET 15
main47217-35190i200908-201008
main47217-35191i201008-201108
main47217-35192i201108-201208
main47217-35193i201208-201308
main47217-35194i201308-201508
main47217-35195i201508-201908
main47217-35270i201908
main47217-35280i201908
47220DRESERVOIR ASSY, BRAKE MASTER CYLINDER
main47220-60180i200908-201908
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-24010i200908-201008
main47230-47090i201612-201908
main47230-60210i201008-201612
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i200908-201908
47255AGROMMET, MASTER CYLINDER RESERVOIR, NO.2
main31417-35010i200908-201908
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-60020i200908-201908
47265BOOT, MASTER CYLINDER
main90029-70001i200908-201908
47287LABEL, BRAKE FLUID INFORMATION
main47287-60180i200908-201112
main47287-60181i201201-201612
47950DACCUMULATOR ASSY, BRAKE BOOSTER
main47950-60020i200908-201908
47950FRING, O(FOR BRAKE BOOSTER ACCUMULATOR)
main90301-13014i200908-201908
47955APIPE, BRAKE BOOSTER ACCUMULATOR
main47955-60010i200908-201908
47960APUMP ASSY, BRAKE BOOSTER
main47960-60050i200908-201908
47962ACOLLAR, BRAKE BOOSTER PUMP
main47962-60090i200908-201908
47965ABUSH, BRAKE BOOSTER PUMP
main47965-30010i200908-201908
NO.1
main90015-AL001i200908-201908
NO.2
47967ABRACKET, BRAKE BOOSTER PUMP, NO.1
main47967-60090i200908-201908
90015AA101
90015AB302
90015AE001
90015AJ001
90015AP001
90015AS901
90015AY001
9014940006
9017908057
9017910065
9046400657

38 parts on this diagram · 1 diagram in section
