RADIATOR & WATER OUTLET

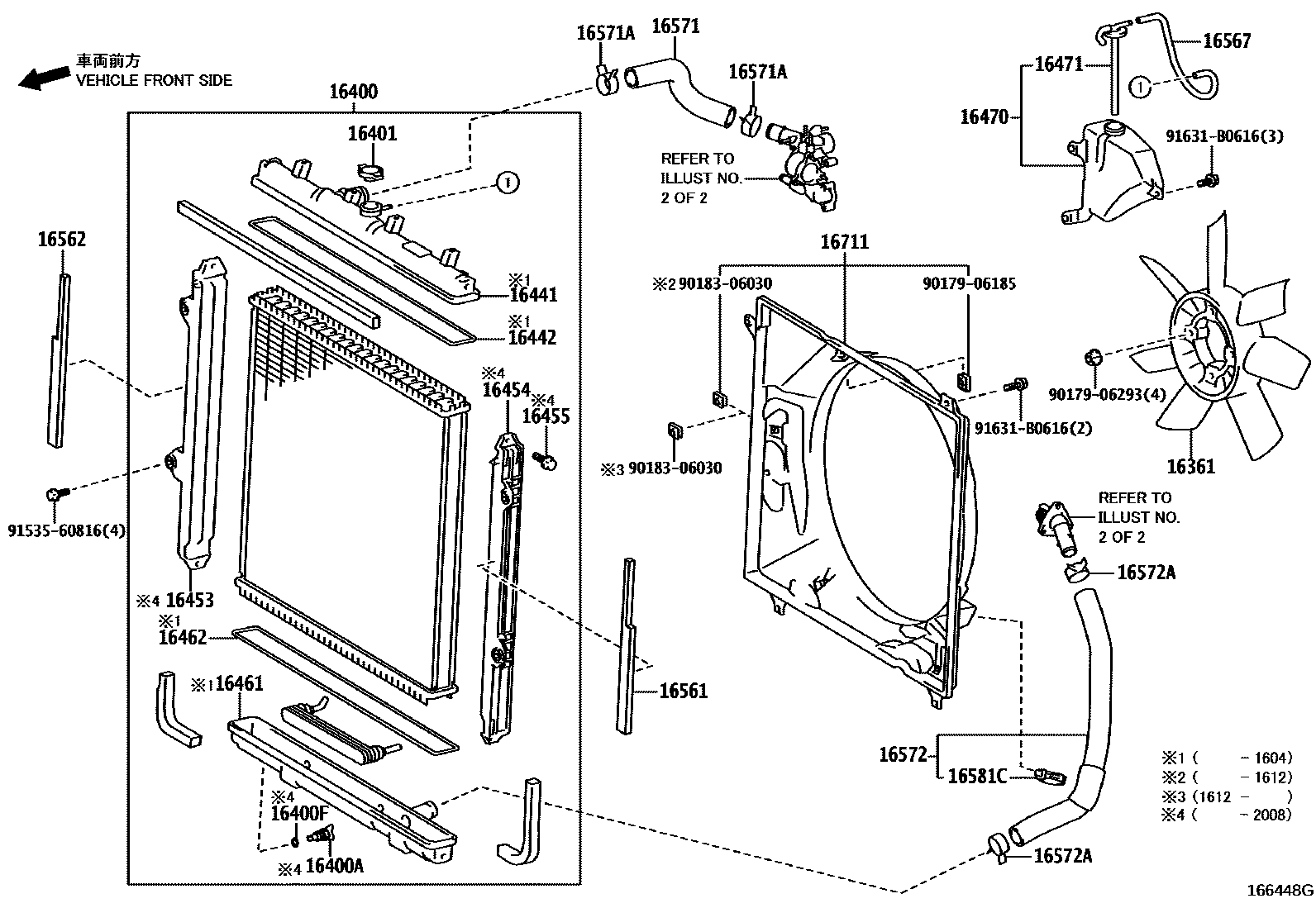

Parts diagram
16361FAN
main16361-31060i200908-201908
16400RADIATOR ASSY
main16400-31710i200908-201203
main16400-31711i201204-201409
main16400-31712i201410-201603
main16400-31713i201604-202007
main16400-31B70i202008
16400ACOCK SUB-ASSY, RADIATOR DRAIN
main16417-21280i200908-201908
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i200908-201908
16401CAP SUB-ASSY, RADIATOR
main16401-31792i201410-201604
main16401-31830i201604-201908
main16401-46610i200908-201308
16441TANK, RADIATOR, UPPER
main16441-31710i200908-201604
16442RING, O(FOR RADIATOR UPPER TANK)
main16462-54790i200908-201604
16453PLATE, RADIATOR SIDE
main16453-31710i200908-201908
16454PLATE, RADIATOR SIDE
main16454-31710i200908-201908
16455BOLT, RADIATOR SIDE SUPPORT PLATE
main91651-B0820i200908-201908
16461TANK, RADIATOR, LOWER
main16460-31710i200908-201604
16462RING, O(FOR RADIATOR LOWER TANK)
main16462-54790i200908-201604
16470TANK ASSY, RADIATOR RESERVE
main16470-31050i200908-201908
16471CAP SUB-ASSY, RESERVE TANK
main16405-22040i201702-201908
main16405-50051i200908-201702
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-31080i200908-201908
16562SEAL, RADIATOR TO SUPPORT, NO.2
main16562-31020i200908-201908
16567HOSE(FOR RADIATOR RESERVE TANK)
main16567-31020i200908-201908
16571HOSE, RADIATOR, INLET
main16571-31270i200908-202003
main16571-31271i202004
16571ACLAMP OR CLIP, HOSE(FOR RADIATOR INLET)
main96136-44301i200908-201908
16572HOSE, RADIATOR, OUTLET
main16572-31360i200908-201809
main16572-31361i201810-201908
16572ACLAMP OR CLIP, HOSE(FOR RADIATOR OUTLET NO.1)
main96136-44301i200908-201908
16581CCLAMP, HOSE(FOR RADIATOR HOSE NO.2)
main16581-26040i200908-201012
main16581-28070i201101-201908
16711SHROUD, FAN
main16711-31490i200908-201611
main16711-31491i201612-201908
9017906185
9017906293
9018306030
9153560816
91631B0616

28 parts on this diagram · 3 diagrams in section
