FRAME

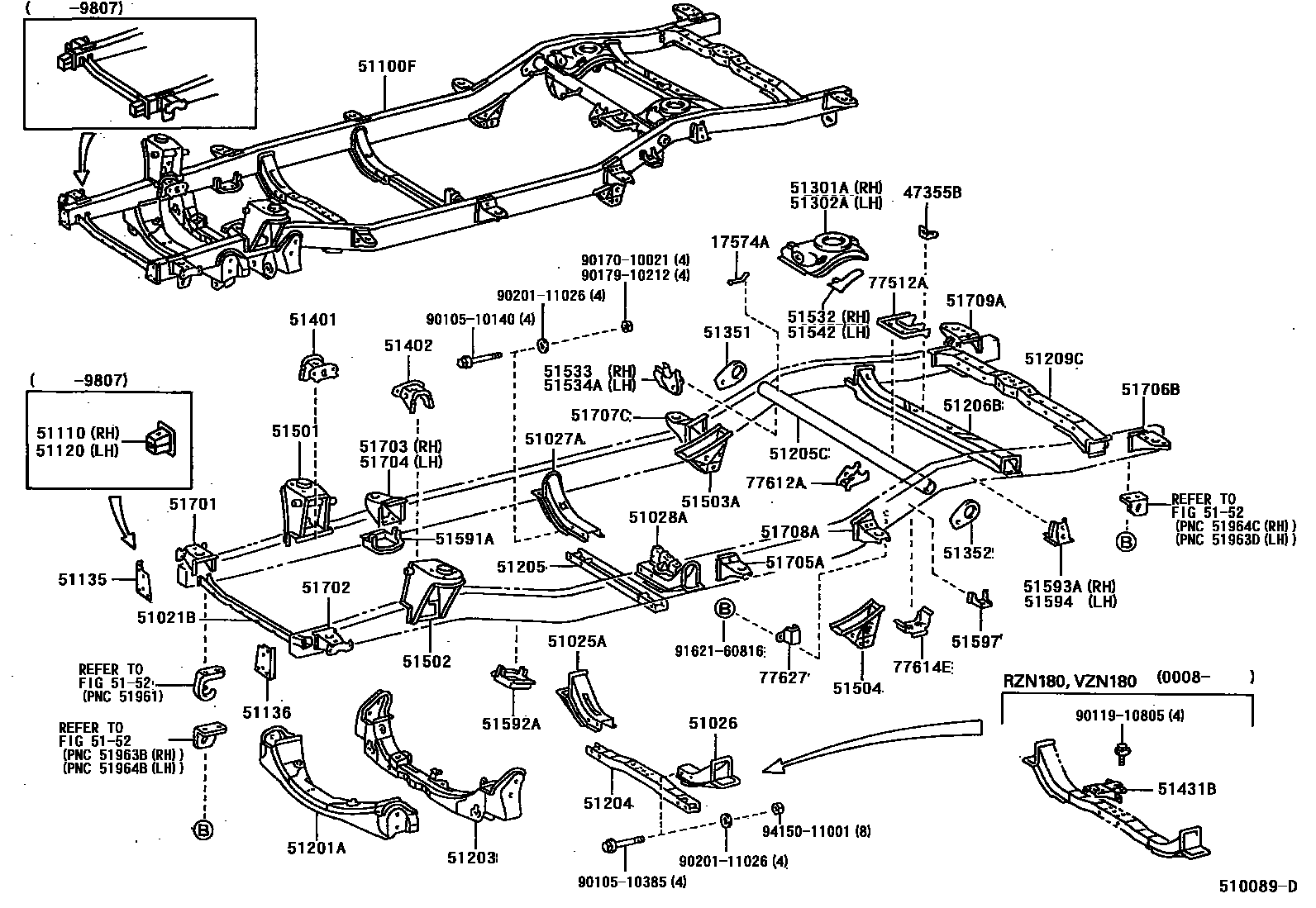

Parts diagram
17574ABRACKET, EXHAUST PIPE SUPPORT, NO.4
main17574-67010i¥940199511
47355BBRACKET, FLEXIBLE HOSE, NO.5
main47355-35100i¥510199511-200004
main47355-35110i¥520200004
51021BCROSSMEMBER SUB-ASSY, FRAME AUXILIARY
main51021-35040i¥3,990199511-199710
sub51021-60010¥8,200
main51021-60010i¥8,200199710
51025ABRACKET SUB-ASSY, FRAME NO.3 CROSSMEMBER, RH
main51025-35020i¥10,700199511
51026BRACKET SUB-ASSY, FRAME NO.3 CROSSMEMBER, LH
main51026-35020i¥10,700199511
51027ABRACKET SUB-ASSY, FRAME NO.4 CROSSMEMBER, RH
main51027-35010i¥6,400199511
51028ABRACKET SUB-ASSY, FRAME NO.4 CROSSMEMBER, LH
main51028-35010i¥6,000199511
51100FFRAME SUB-ASSY
main51001-3G070i¥263,000199511-199710
sub51001-3G071¥263,000
sub52206-35021¥1,030
sub52208-35041¥1,060
main51001-3G071i¥263,000199710-199807
sub51001-3G073¥263,000
sub17572-62080¥1,070
sub52203-35250¥4,640
sub52217-35110¥550
sub90119-10805¥230
sub90201-10100¥680
main51001-3G230i¥263,000199511-199710
sub51001-3G231¥263,000
sub52206-35021¥1,030
sub52208-35041¥1,060
main51001-3G231i¥263,000199710-199807
sub51001-3G233¥263,000
sub17572-62080¥1,070
sub52203-35250¥4,640
sub52217-35110¥550
sub90119-10805¥230
sub90201-10100¥680
main51001-3G240i¥263,000199511-199710
sub51001-3G241¥263,000
sub52206-35021¥1,030
sub52208-35041¥1,060
main51001-3G241i¥263,000199710-199807
sub51001-3G243¥263,000
sub17572-62080¥1,070
sub52203-35250¥4,640
sub52217-35110¥550
sub90119-10805¥230
sub90201-10100¥680
main51001-3M010i¥263,000200008
main51001-3M020i¥263,000200008
main51002-3G150i¥263,000199807-199906
sub51002-3G151¥263,000
sub52203-35250¥4,640
sub52217-35110¥550
sub90119-10805¥230
sub90201-10100¥680
main51002-3G151i¥263,000199906
main51002-3G160i¥263,000199807-199906
sub51002-3G161¥263,000
sub52203-35250¥4,640
sub52217-35110¥550
sub90119-10805¥230
sub90201-10100¥680
main51002-3G161i¥263,000199906
main51002-3G170i¥263,000199807-199906
sub51002-3G171¥263,000
sub52203-35250¥4,640
sub52217-35110¥550
sub90119-10805¥230
sub90201-10100¥680
main51002-3G171i¥263,000199906
51110EXTENSION ASSY, SIDE RAIL, RH
main51110-35010i¥3,730199511-199807
51120EXTENSION ASSY, SIDE RAIL, LH
main51120-35010i¥3,730199511-199807
51135PLATE, FRAME SIDE RAIL, RH
main51135-35050i¥2,330199807
51136PLATE, FRAME SIDE RAIL, LH
main51136-35050i¥2,330199807
51201ACROSSMEMBER SUB-ASSY, FRAME, FRONT
main51201-35261i¥41,800199511
51203CROSSMEMBER SUB-ASSY, FRAME, NO.2
main51202-35360i¥38,100199511
51204CROSSMEMBER SUB-ASSY, FRAME, NO.3
main51203-35320i¥6,000199511-199708
sub51203-35321¥9,900
main51203-35321i¥9,900199708
main51203-35351i¥10,300200008
51205CROSSMEMBER SUB-ASSY, FRAME, NO.4
main51204-35530i¥4,700199511
51205CCROSSMEMBER SUB-ASSY, FRAME, NO.5
main51251-35100i¥18,300199511
51206BCROSSMEMBER SUB-ASSY, FRAME, NO.6
main51206-35040i¥25,100199511-200004
sub51206-35050¥25,200
sub47355-35110¥520
main51206-35050i¥25,200200004
51209CCROSSMEMBER SUB-ASSY, FRAME, REAR
main51209-35170i¥15,700199511-199906
sub51209-35171¥17,600
main51209-35171i¥17,600199906
51301ABRACKET SUB-ASSY, REAR SPRING, REAR RH
main51301-35030i¥7,100199511
51302ABRACKET SUB-ASSY, REAR SPRING, REAR LH
main51302-35040i¥9,800199511
51351GUSSET, CROSSMEMBER, NO.5 RH
main51351-35020i¥1,440199511
51352GUSSET, CROSSMEMBER, NO.5 LH
main51351-35020i¥1,440199511
51401BRACKET SUB-ASSY, ENGINE FRONT MOUNTING, RH
main51401-35310i¥3,720199511
main51401-35320i¥3,720199511
51402BRACKET SUB-ASSY, ENGINE FRONT MOUNTING, LH
main51401-35310i¥3,720199511
main51401-35320i¥3,720199511
51431BBRACKET, ENGINE REAR MOUNTING
main51431-35190i¥3,870200008
main51431-35200i¥3,580200008
51501SUPPORT SUB-ASSY, SUSPENSION ARM, RH
main51501-35100i¥26,200199511
51502SUPPORT SUB-ASSY, SUSPENSION ARM, LH
main51502-35100i¥26,200199511
51503ABRACKET SUB-ASSY, LOWER CONTROL LINK SUPPORT, RH
main51503-35020i¥4,400199511
51504BRACKET SUB-ASSY, LOWER CONTROL LINK SUPPORT, LH
main51504-35010i¥4,400199511
5152
51532REINFORCEMENT, REAR SPRING SUPPORT BRACKET, RH
main51532-35010i¥1,430199511
51533BRACKET, UPPER CONTROL LINK, RH
main51533-35020i¥2,140199511
51534ABRACKET, UPPER CONTROL LINK, LH
main51534-35020i¥2,140199511
51542REINFORCEMENT, REAR SPRING SUPPORT BRACKET, LH
main51542-35010i¥1,430199511
51591ASUPPORT, STABILIZER, RH
main51591-35060i¥1,980199511
51592ASUPPORT, STABILIZER, LH
main51592-35020i¥1,980199511
51593ABRACKET, REAR SPRING BUMPER, RH
main51593-35020i¥2,560199511
51594BRACKET, REAR SPRING BUMPER, LH
main51594-35020i¥2,560199511
51597BRACKET, REAR STABILIZER SUPPORT, FRONT
main51597-35010i¥770199511
51701BRACKET SUB-ASSY, CAB MOUNTING, NO.1 RH
main51701-35140i¥3,650199511
51702BRACKET SUB-ASSY, CAB MOUNTING, NO.1 LH
main51701-35140i¥3,650199511
51703BRACKET SUB-ASSY, CAB MOUNTING, NO.2, RH
main51703-35110i¥3,810199511-199906
main51703-35160i¥3,760199906
51704BRACKET SUB-ASSY, CAB MOUNTING, NO.2 LH
main51703-35110i¥3,810199511-199906
main51704-35150i¥3,760199906
51705ABRACKET SUB-ASSY, CAB MOUNTING, NO.3
main51705-35120i¥2,890199511-199710
sub51705-35121¥2,890
main51705-35121i¥2,890199710
51706BBRACKET SUB-ASSY, CAB MOUNTING, NO.3 LH
main51706-35030i¥3,090199511
51707CBRACKET SUB-ASSY, CAB MOUNTING, NO.4 RH
main51707-35070i¥2,730199511-199710
sub51707-35071¥2,730
main51707-35071i¥2,730199710
51708ABRACKET SUB-ASSY, CAB MOUNTING, NO.4 LH
main51708-35070i¥2,730199511-199710
sub51708-35071¥2,730
main51708-35071i¥2,730199710
51709ABRACKET SUB-ASSY, BODY REAR END MOUNTING
main51709-35030i¥6,600199511
77512ABRACKET, FUEL TANK, REAR
main77512-35080i¥2,330199511
77612ABRACKET, FUEL TANK BAND
main77612-35040i¥1,450199511
77614EBRACKET, FUEL TANK BAND, NO.2
main77614-35030i¥1,290199511
77627SPACER, FUEL TANK BAND
main77627-35010i¥630199511
9010510140
main90105-10140¥320
9010510385
main90105-10385¥310
9011910805
main90119-10805¥230
9017010021
main90170-10021¥90
9017910212
main90179-10212¥80
9020111026
main90201-11026¥220
9162160816
main91621-60816¥130
9415011001
main94150-11001¥80

61 parts on this diagram · 1 diagram in section
