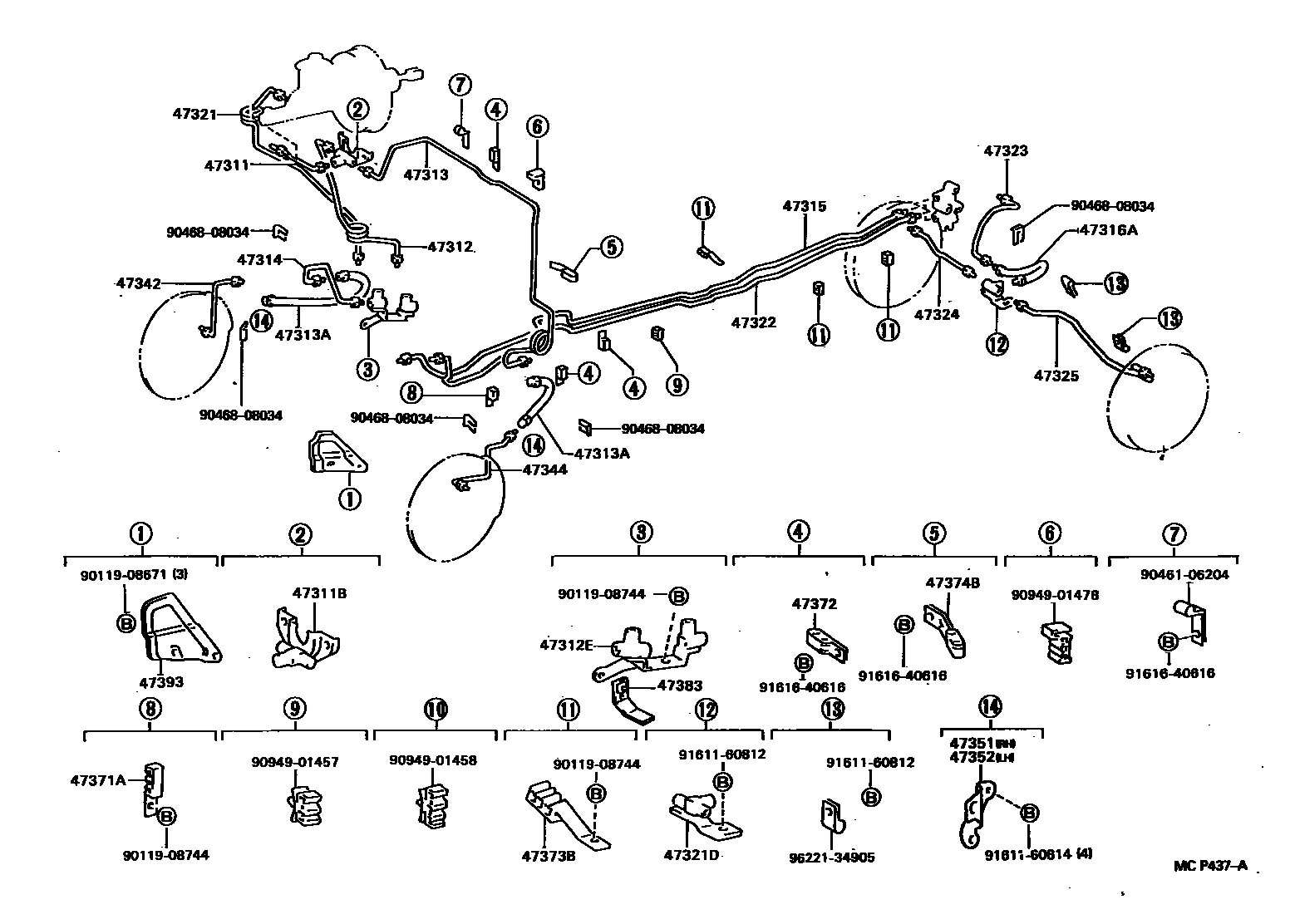

BRAKE TUBE & CLAMP

0001 1 0002 1 0003 1 0004 1 0005 1 0006 1 0007 1 0008 1 0009 1W(ABS) 0010 1W/O(ABS) 0011 1BRAKE ACTUATER 0012 1

47311TUBE, FRONT BRAKE, NO.1

main47311-35440iLN10#,111,13#,RN10#,13#,YN106,135..LHD198808-199905

main47311-35450iLN10#,111,13#,RN10#,110,13#,VZN130..RHD198808-199308

main47311-35460iYN106,13#..RHD198808-199708

main47311-35500iKZN205..SR5200108

W(ABS)

47311BWAY, NO.1(FOR FRONT BRAKE TUBE)

main90413-10111iRN105..ARL,V;RN106,110,13#;RN105..GEN..CBU;LN10#,111,13#,YN106..LHD199308-199905

main90413-10194iLN10#,111,13#..RHD199308-199909

main90413-10226iYN106,13#..RHD198808-199708

47312TUBE, FRONT BRAKE, NO.2

main47312-35580iYN135..RHD198904-199008

main47312-35610iRN105..ARL198808-199708

main47312-35620iRN105,YN106..RHD..GEN198808-199708

main47312-35800iLN107199909-200106

main47312-35810iLN106..RHD..GEN198808-199909

main47312-35820iLN106..ARL198808-199708

main47312-35840iLN106..LHD198808-199708

main47312-35860iLN111,130..ARL198808-199108

main47312-35870iRN105,YN106..LHD198808-199708

main47312-35890iRN106,110..ARL198808-199708

main47312-3D010iRN130,YN130..ARL198908-199511

main47312-3D020iLN111,135..LHD198808-199008

main47312-3D050iRN135,YN135..LHD198904-199008

main47312-3D100iLN135..RHD198904-199008

main47312-3D190iVZN130199008-199108

main47312-3D200iYN135..RHD199008-199108

main47312-3D210iLN135..RHD199008-199511

main47312-3D220iLN111,135..LHD199008-199708

main47312-3D230iRN135,YN135..LHD199008-199511

main47312-3D260iRN135..RHD199108-199511

main47312-3D270iRN106..GEN199108-199909

main47312-3D280iRN130..GEN199108-199511

47312EWAY, NO.2(FOR FRONT BRAKE TUBE)

main90412-10108iLN106,RN105,YN106..GEN,V198808-199909

main90412-10135iLN111,RN106,135..GEN,V199304-199308

main90413-10233iKZN205,LN205..DLX,SR5200106

main90415-10006iLN106,RN105..ARL198808-199708

main90904-12027iKZN205..SR5200108

W(ABS)

47313TUBE, FRONT BRAKE, NO.3

main47313-35430iRN105..RHD198808-199708

main47313-35440iRN105,YN106..LHD198808-199708

main47313-35540iLN111,135..LHD198808-199008

main47313-35550iLN106..RHD198808-199909

main47313-35560iLN106..LHD198808-199708

main47313-35570iLN111,13#..RHD198808-199008

main47313-35580iRN110198808-199008

main47313-35650iYN106..RHD198808-199708

main47313-35670iYN13#..RHD198904-199008

main47313-35680iRN130198908-199008

main47313-35700iRN135,YN135..LHD198904-199008

main47313-35720iVZN130199008-199511

main47313-35730iYN135..RHD199008-199108

main47313-35740iLN111,13#..RHD199008-199108

main47313-35750iRN106199908-199909

main47313-35760iRN106,110..ARL199008-199708

main47313-35770iRN13#..RHD199008-199511

main47313-35780iRN13#,YN135..LHD199008-199511

main47313-35800iLN130..ARL199108-199511

main47313-35890iLN107,111,135..RHD199408-199812

47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)

main90947-02383×2iLN106,RN105,YN106199508-199909

main90947-02583×2iLN106,RN105,YN106198808-199508

main90947-02957×2iKZN205,LN205200106

main96950-33555×2iLN107,111,13#,RN106,110,13#,VZN130199508-200106

main96950-33656×2iLN107,111,13#,RN106,110,13#,VZN130199308-199508

sub96950-33657

47314TUBE, FRONT BRAKE, NO.4

main47314-35180iLN106,RN105..ARL198808-199708

main47314-35240iLN111,130,RN110,130,YN130..ARL198808-199008

main47314-35270iLN111,RN106..ARL;LN107,130,RN110,130,VZN130199008-200106

47315TUBE, FRONT BRAKE, NO.5

main47315-35040iLN106,RN105..ARL198808-199708

main47315-35140iLN107;RN106..ARL199108-200106

main47315-35160iLN111,RN110..ARL198808-199708

main47315-35240iLN130,RN130,VZN130,YN130198908-199308

main47315-35260iLN130,RN130,VZN130199308-199403

main47315-35261iLN130,RN130,VZN130199403-199511

47316AHOSE, FLEXIBLE(FOR REAR BRAKE TUBE)

main90947-02599iLN130,RN130,VZN130,YN130198908-199508

main90947-02600iLN130,RN130,VZN130199508-199511

main90947-02958iKZN205,LN205200106

main96940-34305iLN10#,111,135,RN10#,110,135,YN106199508-200106

main96940-34406iLN10#,111,135,RN10#,110,135,YN106,135198808-199508

sub96940-34405

47321TUBE, REAR BRAKE, NO.1

main47321-35330iYN13#..RHD198904-199108

main47321-35460iYN106..RHD198808-199708

main47321-35470iLN107199909-200106

main47321-35480iLN106..RHD198808-199909

main47321-35490iLN106..LHD198808-199708

main47321-35500iRN106..GEN199108-199909

main47321-35510iRN105,YN106..LHD198808-199708

main47321-35520iLN107,111,135,RN106,110..RHD199108-199812

main47321-35530iRN105..RHD198808-199708

main47321-35540iRN13#..RHD198908-199511

main47321-35620iRN130..GEN199307-199511

main47321-35660iLN130,VZN130..ARL199108-199511

main47321-35730iRN135..LHD199307-199511

47321DWAY, NO.1(FOR REAR BRAKE TUBE)

main90413-10162iLN10#,111,135,RN10#,110,135,YN106,135198808-200106

main90413-10235iLN130,RN130,VZN130,YN130198908-199511

main90904-13036iKZN205,LN205200106

47322TUBE, REAR BRAKE, NO.2

main47322-35380iLN106,RN105,YN106198808-199909

main47322-35430iLN111,RN110198808-199708

main47322-35450iKZN205,LN205..DLX,SR5200108

main47322-35460iLN135,RN135,YN135198904-199403

main47322-35461iLN135,RN135199403-199511

main47322-35470iLN130,RN130,VZN130,YN130198908-199308

main47322-35660iLN130,RN130,VZN130199308-199403

main47322-35661iLN130,RN130,VZN130199403-199511

47323TUBE, REAR BRAKE, NO.3

main47323-35110iLN130,RN130,VZN130,YN130198908-199511

main47323-35120iLN10#,111,135,RN10#,110,135,YN106,135198808-200106

main47323-35190iKZN205,LN205200108

47324TUBE, REAR BRAKE, NO.4

main47324-35160iLN107,111,135,RN106,110,135,YN135198808-200106

main47324-35170iLN106,RN105,YN106198808-199909

main47324-35220iLN130,RN130,VZN130,YN130198908-199511

main47324-35250iKZN205,LN205200108

47325TUBE, REAR BRAKE, NO.5

main47325-35170iLN107,111,135,RN106,110,135,YN135198808-200106

main47325-35180iLN106,RN105,YN106198808-199909

main47325-35230iLN130,RN130,VZN130,YN130198908-199511

main47325-35290iKZN205,LN205200108

47342TUBE, WHEEL CYLINDER, FRONT RH NO.2

main47341-35100iLN107,111,13#,RN106,110,13#,VZN130,YN13#198808-200106

main47341-35120iLN106,RN105,YN106198808-199909

47344TUBE, WHEEL CYLINDER, FRONT LH NO.2

main47343-35100iLN107,111,13#,RN106,110,13#,VZN130,YN13#198808-200106

main47343-35120iLN106,RN105,YN106198808-199909

47351BRACKET, FLEXIBLE HOSE(FOR FRONT RH)

main47351-35120iLN106,RN105,YN106198808-199909

main47351-35300iKZN205,LN205..DLX,SR5200106

main47351-35310iKZN205..SR5200108

W(ABS)

main47352-35170iLN107,111,13#,RN106,110,13#,VZN130,YN13#198808-199406

47352BRACKET, FLEXIBLE HOSE(FOR FRONT LH)

main47352-35350iKZN205,LN205..DLX,SR5200106

main47352-35360iKZN205..SR5200108

W(ABS)

main47353-35080iLN106,RN105,YN106198808-199909

main47354-35080iLN111..ARL;LN111..GEN..CBU;LN107,13#,RN106,110,13#,VZN130199406-200106

47371ACLAMP, BRAKE TUBE, NO.1

main47371-35070×2iRN106..CBR199308-199403

main47371-35080×2iLN13#,VZN130199308-199403

main47371-35230iKZN205200108

NO.2

47372CLAMP, BRAKE TUBE, NO.2

main47372-35030×2iLN106,RN105,YN106198808-199909

47373BCLAMP, BRAKE TUBE, NO.3

main47371-35110iRN13#,YN135198904-199511

main47371-35120iLN13#,VZN130199111-199511

main47371-35150iLN111199108-199508

main47371-35160iRN105,110,YN106..T1198808-199708

main47371-35170iRN10#,YN106..TW1..CBR198808-199909

main47371-35190iRN106..EFI199508-199909

main47372-35090iLN106..T1199108-199508

main47372-35100iLN106..TW1198808-199508

main47372-35110iLN13#..GEN199108-199111

47374BCLAMP, BRAKE TUBE, NO.4

main47373-35040iRN106,110,13#..CBR199111-199909

main47373-35050iLN130..ARL;LN107,111,VZN130199108-199111

REAR

main47374-35020iLN10#,111,13#,RN10#,110,13#,YN106,13#..RHD198808-199909

FRONT

47383BRACKET, CONNECTOR

main47383-35010iKZN205,LN205200106

47393INSULATOR, BRAKE TUBE HEAT

main47393-35060iLN106198808-199909

main47393-35070iRN105,YN106198808-199708

main47393-35080iLN107,111,13#198808-199304

main47393-35110iRN106,110,13#,VZN130,YN13#198904-199909

main47393-35120iRN110198808-198904

main47393-35140iLN130199304-199308

main47393-35200iKZN205200108

9011908671

main90119-08671

9011908744

main90119-08744

9046106204

main90461-06204

9046808034

main90468-08034

9094901457

main90949-01457

9094901458

main90949-01458

9094901478

main90949-01478

9161160812

main91611-60812

9161160814

main91611-60814

9161640616

main91616-40616

9622134905

main96221-34905

36 parts on this diagram · 12 diagrams in section
