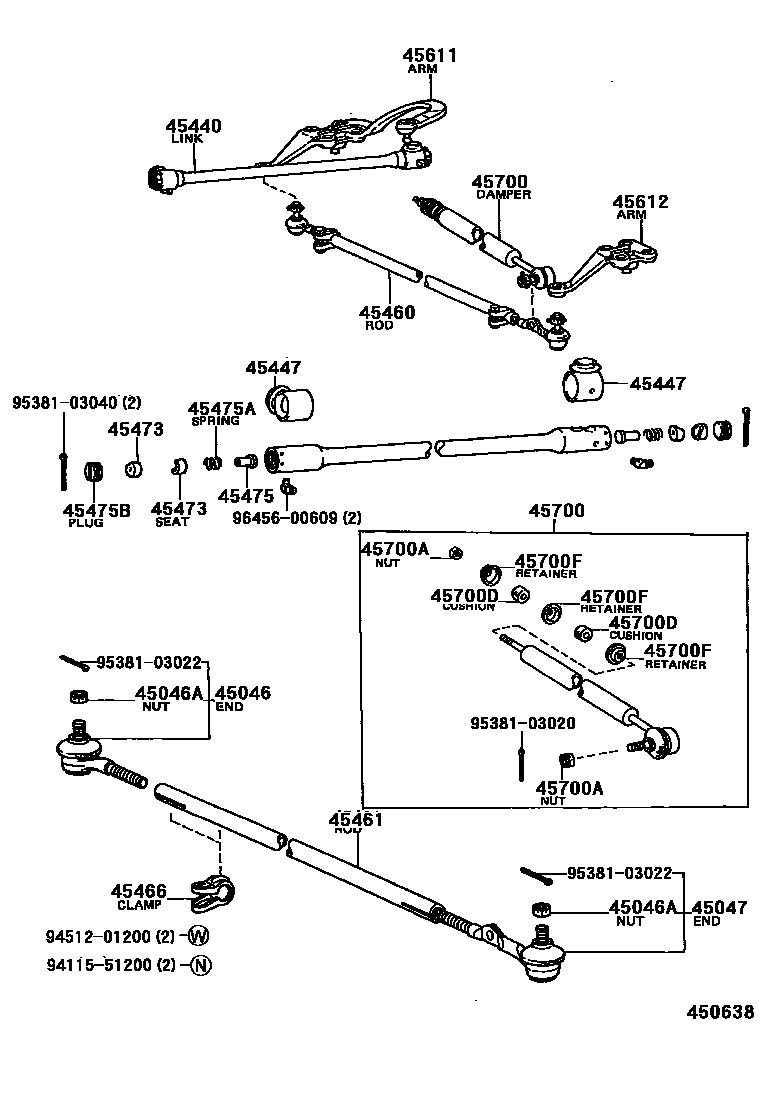

FRONT STEERING GEAR & LINK

0001 1 0002 1 0003 1MANUAL STEERING 0004 1POWER STEERING 0005 1POWER STEERING 0006 1 0007 1 0008 1MANUAL STEERING 0009 1POWER STEERING 0010 1POWER STEERING

45046END SUB-ASSY, TIE ROD, RH

main45046-29125iLN111,RN110198808-198904

sub45046-39235

main45046-35080iLN106,RN105,YN106198808-199004

sub45046-35H00

sub45466-55020

main45046-39235iLN107,111,13#,RN106,110,13#,VZN130,YN13#198904-199510

sub45046-39355

main45046-39255iLN106,RN105,YN106199004-199308

sub45046-39256

main45046-39256iLN106,RN105,YN106199308-199909

main45046-39355iLN107,111,13#,RN106,110,13#,VZN130199510-200106

sub45046-39385

main45046-39385iKZN205,LN205200106-200412

45046ANUT, CASTLE(FOR TIE ROD END)

main90171-14042iLN10#,111,13#,RN10#,110,13#,VZN130,YN106,13#198808-200106

45047END SUB-ASSY, TIE ROD, LH

main45046-29125iLN111,RN110198808-198904

sub45046-39235

main45046-39235iLN107,111,13#,RN106,110,13#,VZN130,YN13#198904-199510

sub45046-39355

main45046-39355iLN107,111,13#,RN106,110,13#,VZN130199510-200106

sub45046-39385

main45046-39385iKZN205,LN205200106-200412

main45047-35050iLN106,RN105,YN106198808-199004

sub45047-35H00

sub45466-55020

main45047-39155iLN106,RN105,YN106199004-199308

sub45047-39156

main45047-39156iLN106,RN105,YN106199308-199909

45440LINK ASSY, STEERING DRAG

main45440-35070iLN106,RN105,YN106..RHD198808-199909

main45440-35080iLN106,RN105,YN106..LHD198808-199708

45447SEAL, DRAG LINK DUST

main45447-35020iLN106,RN105,YN106198808-199909

45460ROD ASSY, TIE, RH

main45460-39245iLN111,RN110198808-198904

sub45460-39335

main45460-39255iLN106,RN105,YN106198808-199909

main45460-39335iLN111,13#,RN110,13#,VZN130,YN13#198904-199108

sub45460-39355

main45460-39355iLN107,111,13#,RN106,110,13#,VZN130199108-200106

sub45460-39505

main45460-39505iKZN205,LN205200106-200412

45461ROD, STEERING TIE

main45461-35120iLN106,RN105,YN106198808-199909

main45465-35030iLN111,13#,RN110,13#,VZN130,YN13#198808-199108

main45465-35040iLN107,111,13#,RN106,110,13#,VZN130199108-200412

45466CLAMP, TIE ROD END

main45466-30020iKZN205,LN205198808-200412

main45466-55020iLN106,RN105,YN106198808-199909

45473SEAT, BALL STUD

main45473-35010iLN106,RN105,YN106198808-199909

45475SEAT, STEERING LINK JOINT SPRING

main45475-35010iLN106,RN105,YN106198808-199909

45475ASPRING, COMPRESSION(FOR STEERING LINK JOINT)

main90501-45114iLN106,RN105,YN106198808-199909

45475BPLUG, STRAIGHT SCREW(FOR STEERING LINK JOINT)

main90340-25001iLN106,RN105,YN106198808-199909

45611ARM, STEERING KNUCKLE, RH

main45601-35070iLN106,RN105,YN106..RHD198808-199909

main45611-35130iLN111..ARL;LN111..GEN..CBU;LN107,13#,RN106,110,13#,VZN130198904-200106

main45611-35180iLN111,RN110198808-198904

main45612-35140iLN106,RN105,YN106..LHD198808-199708

45612ARM, STEERING KNUCKLE, LH

main45601-35081iLN106,RN105,YN106..LHD198808-199708

main45612-35130iLN106,RN105,YN106..RHD198808-199909

main45612-35150iLN107,111,13#,RN106,110,13#,VZN130,YN13#198904-200106

main45612-35200iLN111,RN110198808-198904

45700DAMPER ASSY, STEERING

main45700-39035iLN106,RN105,YN106198808-199909

main45700-39046iKZN205,LN205198808-200401

sub45700-39085

main45700-39085iKZN205,LN205200401

45700ANUT(FOR STEERING DAMPER)

main90171-12028iRN106..CBR;RN106..STD..EFI;LN10#,111,13#,RN105,110,13#,VZN130,YN106,13#198808-200106

TIE ROD X DAMPER

main90171-12028iKZN205,LN205200106

main94110-41000iRN106..CBR;RN106..STD..EFI;LN107,111,13#,RN110,13#,VZN130,YN13#198808-200106

HOUSING X DAMPER

main94110-41000iRN106..EFI199709-199909

main94182-10800iLN106,RN105,YN106198808-199909

HOUSING X DAMPER

45700DCUSHION, STEERING DAMPER

main90948-01001iLN106,RN105,YN106198808-199909

45700FRETAINER, STEERING DAMPER CUSHION

main90948-02003iLN106,RN105,YN106198808-199909

OD=28

main90948-02006iLN106,RN105,YN106198808-199909

OD=26

9411551200

main94115-51200

9451201200

main94512-01200

9538103020

main95381-03020

9538103022

main95381-03022

9538103040

main95381-03040

9645600609

main96456-00609

24 parts on this diagram · 10 diagrams in section
