MANIFOLD

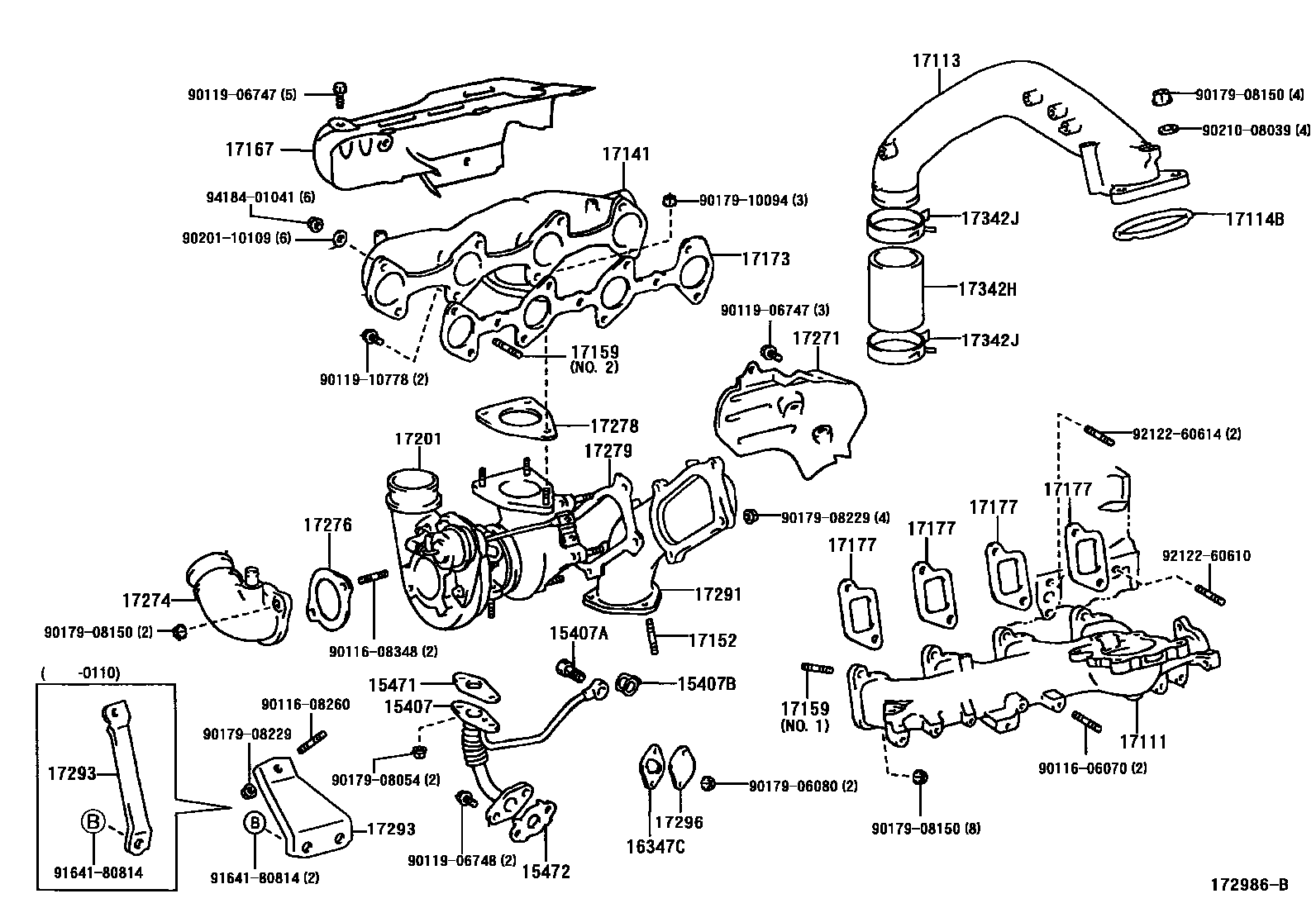

Parts diagram
15407PIPE SUB-ASSY, TURBO OIL INLET
main15407-67010i200108-200412
15407ABOLT, UNION(FOR TURBO OIL INLET PIPE)
main90401-12097i200108-200412
15407BGASKET(FOR TURBO OIL INLET PIPE)
main90904-30004i200108-200412
15471GASKET, TURBO OIL INLET
main15471-58010i200108-200412
15472GASKET, TURBO OIL OUTLET, NO.1
main15472-67010i200108-200412
16347GASKET, WATER BY-PASS
main16347-35040i198808-199909
main16347-35050i198808-199708
16347CGASKET(FOR TURBO WATER PIPE)
main16347-67010i200108-200412
17111MANIFOLD, INTAKE
main17101-35050i199401-199909
main17101-54110i198808-200106
main17101-67041i200108-200412
main17111-35090i198808-199408
main17111-35091i199408-199708
main17111-35100i198808-199408
main17111-35110i199408-199909
main17111-54112i200106-200206
main17111-54113i200206-200412
main17111-65900i199008-199511
main17111-71010i199401-199612
THAILAND SPEC
main17111-71020i198808-199708
main17111-73011i198908-199008
17113PIPE, INTAKE
main17113-67030i200108-200412
17114PLATE, INTAKE MANIFOLD HOLE COVER
main25617-38010i198808-199909
17114BGASKET, INTAKE FLANGE
main17116-54030i200106-200412
main17116-67030i200108-200412
17141MANIFOLD, EXHAUST
main17104-67020i200108-200412
main17141-35100i198808-199708
main17141-35130i198808-199909
main17141-35150i199408-199909
main17141-54090i198904-199511
main17141-54110i198808-199602
main17141-54111i199602-200412
main17141-65020i199008-199109
main17141-65021i199109-199511
main17141-71020i198808-199708
main17141-72010i198908-199008
17152BOLT, STUD(FOR MANIFOLD TO EXHAUST PIPE)
main90116-10058i198808-198909
main90116-10087i198808-199909
main90116-10088i198808-200412
main90116-10146i199001-199708
main90116-10148i198909-199001
17159BOLT, STUD(FOR MANIFOLD TO CYLINDER HEAD)
main90116-08172i198808-199909
INTAKE TO HEAD
main90116-08220i198808-200106
INTAKE SIDE
main90116-08262i199008-199511
INTAKE MANIFOLD
main90116-10063i198808-199708
main90116-10064i198808-199909
EXHAUST MANIFOLD LWR
main90116-10067i198808-199909
EXHAUST MANIFOLD UPR
main90116-10141i198808-200106
EXHAUST SIDE
main90116-10150i199008-199511
EXHAUST MANIFOLD
main90126-10017i200108-200412
NO.1
main92122-60825i199401-199909
INTAKE TO SURGE TANK
main92122-80822i200108-200412
NO.2
main92132-60820i199204-199301
INTAKE SIDE
17167INSULATOR, EXHAUST MANIFOLD HEAT, NO.1
main17167-54070i198904-199108
main17167-54090i198808-199508
main17167-54120i199508-200412
main17167-65020i199008-199511
main17167-67040i200108-200412
main17167-71020i198808-199708
main17167-73011i198908-199008
17173GASKET, EXHAUST MANIFOLD TO HEAD
main17173-30020i200108-200412
main17173-35120i198808-199909
main17173-54030i198808-200412
main17173-65020i199008-199011
main17173-65031i199011-199511
17177GASKET, INTAKE MANIFOLD TO HEAD, NO.1
main17177-35040i198808-199003
main17177-35050i198808-199909
main17177-35060i199003-199909
main17177-54020i198808-199507
main17177-54021i199507-200412
main17177-65010i199008-199511
main17177-67011i200108-200412
17201TURBOCHARGER SUB-ASSY
main17201-67040i200108-200412
17271INSULATOR, TURBO, NO.1
main17271-67021i200108-200412
17274ELBOW, COMPRESSOR INLET
main17274-67011i200108-200412
17276GASKET, COMPRESSOR INLET
main17276-67010i200108-200412
17278GASKET, TURBO TO EXHAUST MANIFOLD
main17278-67010i200108
17279GASKET, TURBINE OUTLET ELBOW
main17279-67010i200108-200412
17291ELBOW, TURBINE OUTLET
main17291-67030i200108-200412
17293STAY, TURBOCHARGER
main17293-67010i200108-200110
main17293-67011i200110-200412
17296PLATE, BEARING HOUSING, SIDE
main17296-28010i200108-200412
17342HHOSE, AIR, NO.2(FOR TURBOCHARGER)
main17342-67030i200108-200412
17342JCLIP, HOSE(FOR INTAKE PIPE)
main90467-53002i200108-200412
9011606070
9011608260
9011608348
9011906747
9011906748
9011910778
9017906080
9017908054
9017908150
9017908229
9017910094
9020110109
9021008039
9164180814
9212260610
9212260614
9418401041

45 parts on this diagram · 9 diagrams in section
