CYLINDER BLOCK

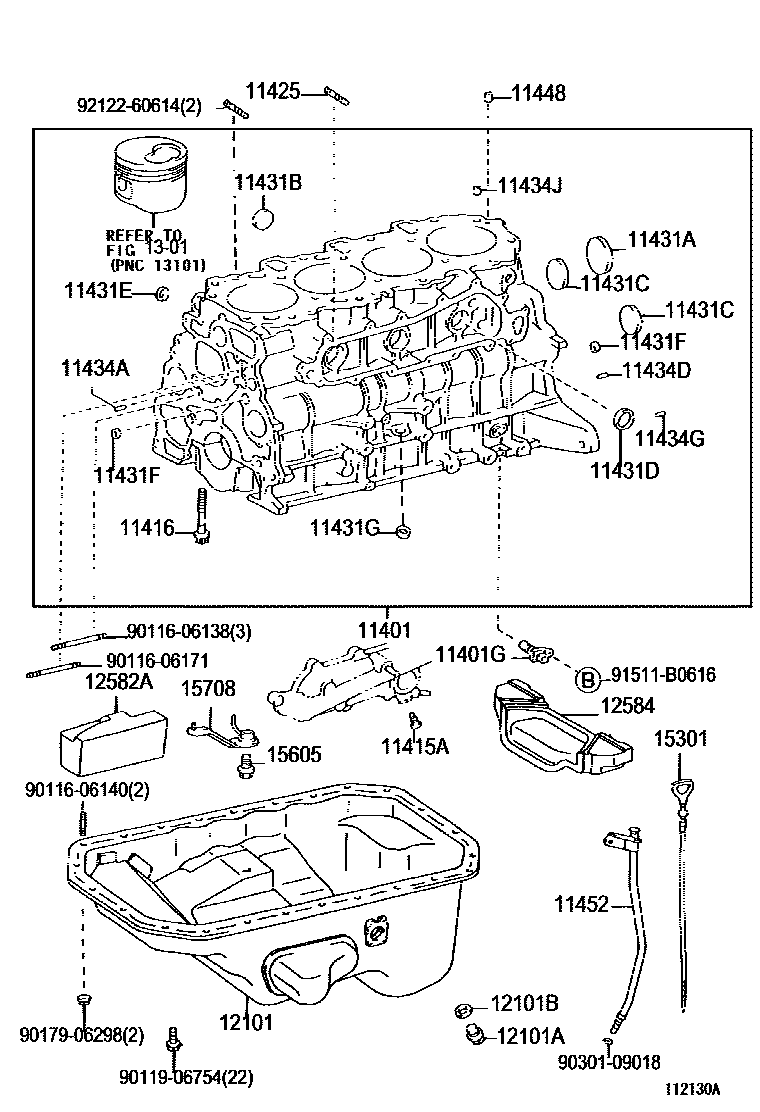

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-39447i198808-199909
main11401-59365i198808-199102
main11401-59505i199102-200106
main11401-59645i200106-200412
main11401-69336i199008-199108
main11401-69525i199108-199511
main11401-69837i200108-200109
main11401-69838i200109-200202
main11401-69839i200202-200403
main11401-79206i198808-199708
main11401-80737i200403-200412
11401GSENSOR, CRANK POSITION
main90919-05005i200108-200412
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90345-53030i199402-199803
main90910-09110i199803-200412
main96431-53828i198808-199909
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90345-53007i199401-199704
main90345-53030i198907-199008
main90910-09087i199803-200412
main96431-23814i199008-199511
main96432-23814i198808-199909
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02032i198808-199708
main90910-02042i198808-199909
main90910-02061i198808-200412
main90910-02072i199008-199511
main90910-02113i200108-200412
11425BOLT, STUD(FOR OIL FILTER)
main90116-06171i200108-200412
main90116-08157i198808-199511
main92112-60825i199511-199705
main92112-80825i199705-200412
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90331-35005i199406-199511
main96411-01800i198808-199708
main96411-42500i198808-200412
main96411-43500i199008-199406
main96411-64500i200108-200412
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-43500i198808-200412
main96411-44000i198808-199909
main96411-63500i200108-200412
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-45000i198808-200412
main96411-64000i200108-200412
11431DPLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
main90331-35004i200108-200412
main96411-45000i198808-199708
11431EPLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
main96411-62000i200108-200412
11431FPLUG, TIGHT, NO.6(FOR CYLINDER BLOCK)
main96411-61800i200108-200412
11431GPLUG, TIGHT
main90331-14006i200108-200412
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90250-08120i198808-200412
L=18,OD=8
main90253-11001i198808-199012
L=11,OD=11
main90253-11021i198808-200412
L=8,OD=11
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i199008-199208
L=14,OD=6
main90250-06015i199208-199511
L=11,OD=6
main90250-06068i200108-200412
L=11,OD=6
main90253-11001i198808-199012
L=11,OD=11
main90253-11021i199012-200412
L=8,OD=11
11434GPIN, STRAIGHT(FOR END PLATE)
main90250-10113i199502-200412
main90250-10192i198808-200412
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-15016i198808-200412
main90253-16001i199008-199511
11448ORIFICE, CYLINDER BLOCK OIL
main11448-54020i198808-200412
main11448-67010i200108-200412
11452GUIDE, OIL LEVEL GAGE
main11452-05030i200312-200412
(L)
main11452-35010i198808-199909
main11452-40010i198808-199708
main11452-54080i200106-200312
main11452-54080i200312-200412
(J)
main11452-54090i198808-200106
main11452-65011i199008-199511
main11452-67020i200108-200412
main11452-71020i198908-199008
12101PAN SUB-ASSY, OIL
main12101-35040i198808-199909
main12101-54120i198808-198908
main12101-54122i199005-199010
main12101-54132i199010-199909
main12101-54202i199703-199708
main12101-54310i199708-200412
main12101-65010i199008-199105
main12101-65011i199105-199511
main12101-67080i200108-200412
main12101-73012i198808-199708
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i198808-200412
main90341-12026i199203-199909
main90341-18089i198808-199005
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12019i198808-199010
main90430-12020i199008-199106
main90430-12021i198808-199004
main90430-12027i199004-199312
main90430-12031i199108-200412
main90430-18013i198808-198909
main90430-18026i198909-199005
12582AINSULATOR, CYLINDER BLOCK, NO.2
main12582-67010i200108-200412
12584INSULATOR, CYLINDER BROCK, NO.4
main12584-54070i199911-200106
main12584-67020i200108
1301
15301GAGE SUB-ASSY, OIL LEVEL
main15301-35020i198808-199909
main15301-54070i200106-200412
main15301-54080i198808-200106
main15301-65010i199008-199511
main15301-67020i200108-200412
main15301-71020i198908-199008
main15301-72010i198808-199708
15605VALVE SUB-ASSY, OIL CHECK
main15605-54010i198808-200412
15708NOZZLE SUB-ASSY, OIL, NO.1
main15708-30010i200108-200307
main15708-30011i200307-200412
main15708-54030i198808-198908
main15708-54060i198908-200412
9011606138
9011606140
9011606171
9011906754
9017906298
9030109018
91511B0616
9212260614

36 parts on this diagram · 9 diagrams in section
