WIRING & CLAMP

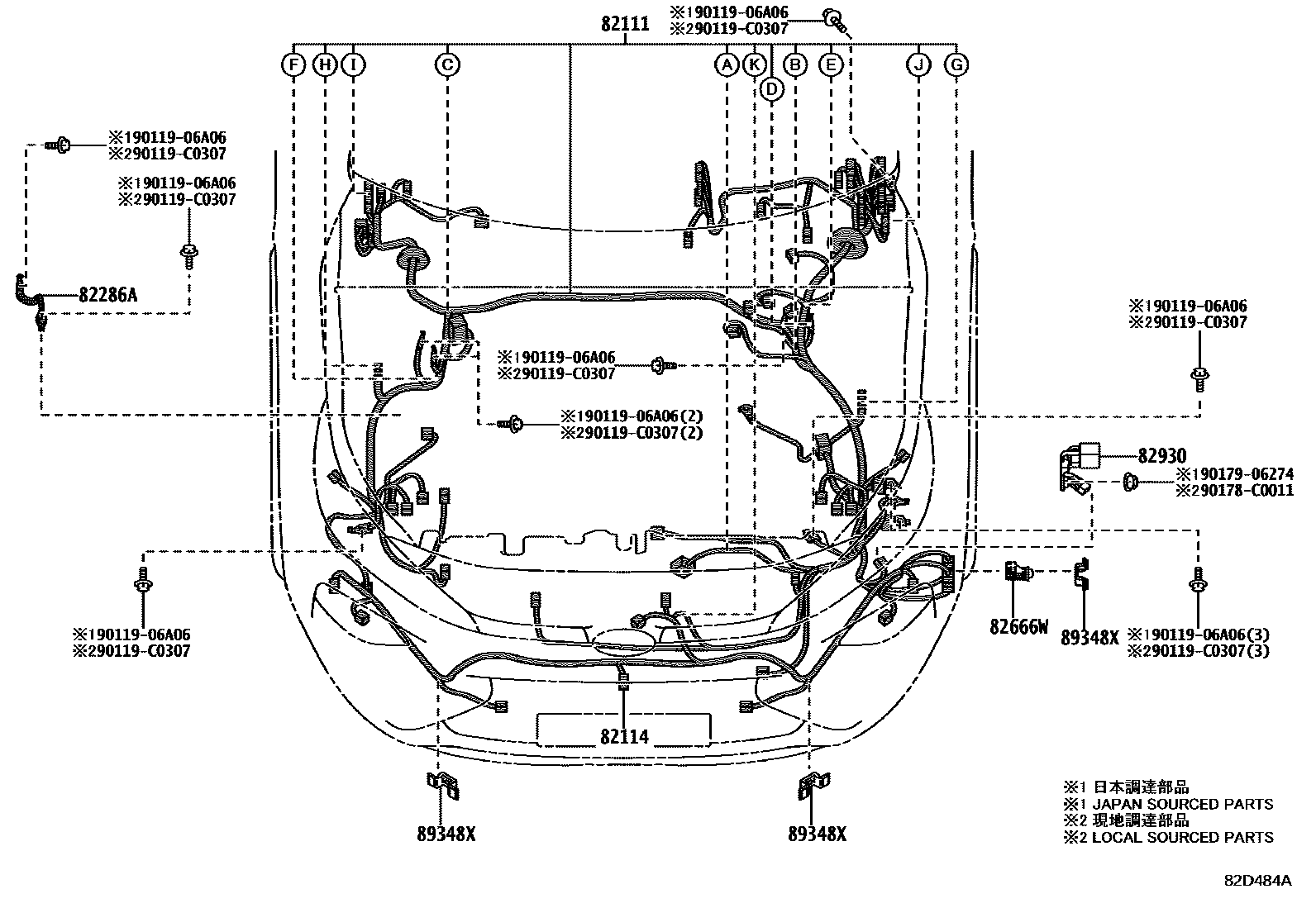

Parts diagram
82111WIRE, ENGINE ROOM MAIN
main82111-0R700i202004-202112
main82111-0R701i202112-202207
main82111-0R702i202207-202303
main82111-0R703i202304-202405
main82111-0R710i202004-202112
main82111-0R712i202207-202303
CORE & PACKAGE&AUDIO-AVN & 6SPEAKER ACCESSARY SILVER
main82111-0R712i202112-202303
main82111-0R712i202112-202207
BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-0R730i202004-202112
main82111-0R730i202111-202112
BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-0R731i202112-202207
BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82111-0R732i202207-202212
P/N LABEL=821110R732
main82111-0R732i202207-202212
CORE & PACKAGE&AUDIO-AVN & 6SPEAKER ACCESSARY SILVER,P/N LABEL=821110R732
main82111-0R732i202207-202212
CORE & PACKAGE&&AUDIO-AVN & 6SPEAKER ACCESSARY SILVER,P/N LABEL=821110R732
main82111-0R733i202212-202303
P/N LABEL=821110R733
main82111-0R733i202212-202303
CORE & PACKAGE&&AUDIO-AVN & 6SPEAKER ACCESSARY SILVER,P/N LABEL=821110R733
main82111-0R733i202212-202303
CORE & PACKAGE&AUDIO-AVN & 6SPEAKER ACCESSARY SILVER,P/N LABEL=821110R733
main82111-0R740i202004-202112
main82111-0R741i202112-202207
main82111-0R742i202207-202212
P/N LABEL=821110R742
main82111-0R743i202212-202303
P/N LABEL=821110R743
main82111-0R790i202004-202112
main82111-0R791i202112-202207
main82111-0R792i202207-202303
main82111-0R793i202304-202405
main82111-0R800i202004-202112
main82111-0R801i202112-202207
main82111-0R802i202207-202212
P/N LABEL=821110R802
main82111-0R803i202212-202303
P/N LABEL=821110R803
main82111-0RA50i202004-202112
main82111-0RA51i202112-202303
main82111-0RA51i202207-202303
BLACK EDITION&AUDIO-AVN & 6SPEAKER GUN METALLIC
main82111-0RA52i202304-202405
MID & PACKAGE
main82111-0RA60i202004-202112
main82111-0RA61i202112-202207
main82111-0RA62i202207-202212
BLACK EDITION&AUDIO-AVN & 6SPEAKER GUN METALLIC,P/N LABEL=821110RA62
main82111-0RA62i202207-202212
P/N LABEL=821110RA62
main82111-0RA63i202212-202303
P/N LABEL=821110RA63
main82111-0RA63i202212-202303
BLACK EDITION&AUDIO-AVN & 6SPEAKER GUN METALLIC,P/N LABEL=821110RA63
main82111-0RJ40i202304-202405
MID & PACKAGE
main82111-0RJ50i202207-202212
BLACK EDITION&AUDIO-AVN & 6SPEAKER GUN METALLIC,P/N LABEL=821110RJ50
main82111-0RJ51i202212-202303
BLACK EDITION&AUDIO-AVN & 6SPEAKER GUN METALLIC,P/N LABEL=821110RJ51
main82111-0RK90i202112-202207
main82111-0RK91i202207-202212
P/N LABEL=821110RK91
main82111-0RK92i202212-202303
P/N LABEL=821110RK92
main82111-0RL00i202304-202405
main82111-0RL10i202304-202405
MID & PACKAGE
main82111-0RL20i202304-202405
main82111-0RM90i202405
main82111-0RN00i202405
main82111-0RN10i202405
MID & PACKAGE
main82111-0RN20i202405
main82111-0RN30i202405
MID & PACKAGE
main82111-0RN50i202405
82114WIRE, ENGINE ROOM, NO.4
main82114-0R180i202004-202405
main82114-0R190i202004-202405
main82114-0R191i202405
main82114-0R200i202304-202405
MID & PACKAGE
main82114-0R200i202111-202207
BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
main82114-0R200i202004-202303
main82114-0R200i202207-202303
BLACK EDITION&AUDIO-AVN & 6SPEAKER GUN METALLIC
main82114-0R200i202207-202303
CORE & PACKAGE&AUDIO-AVN & 6SPEAKER ACCESSARY SILVER
main82114-0R201i202405
MID & PACKAGE
main82114-0R240i202004-202303
main82114-0R480i202111-202303
main82114-0R480i202207-202303
CORE & PACKAGE&&AUDIO-AVN & 6SPEAKER ACCESSARY SILVER
main82114-0R480i202111-202207
BACK MONITOR-WITH(PANORAMIC VIEW MONITOR)
82286AWIRE, EARTH, NO.2
main82286-0R120i202004-202405
82666WHOLDER, CONNECTOR NO.16
main82666-42020i202004-202405
82930CONDENSER ASSY, WIRING HARNESS, NO.1
main82930-42020i202004-202405
89348XCLIP, ULTRASONIC SENSOR, FRONT
main89348-50050i202004-202405
9011906A06
90119C0307
90178C0011
9017906274

10 parts on this diagram · 35 diagrams in section
