BRAKE MASTER CYLINDER

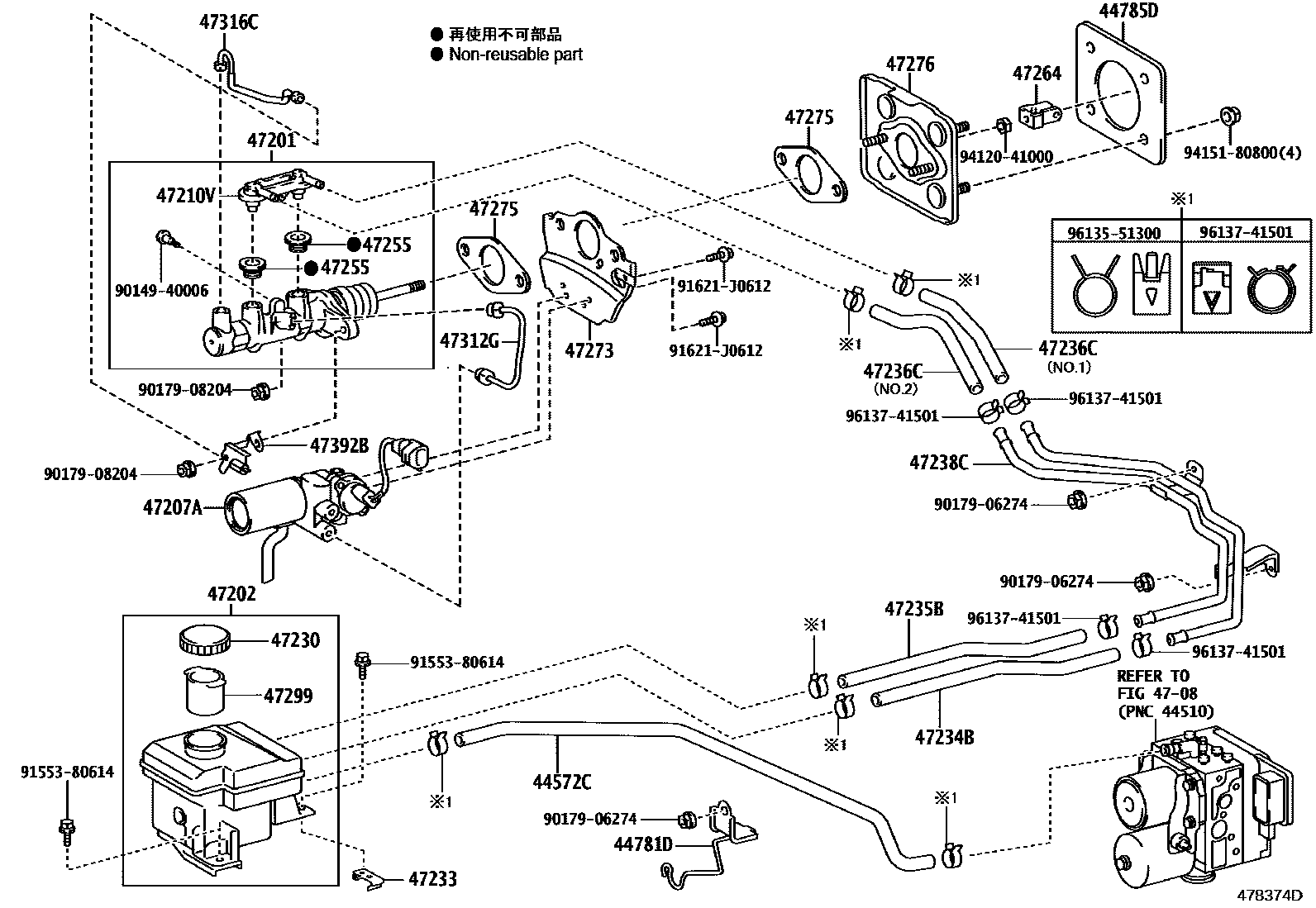

Parts diagram
44572CHOSE, BRAKE ACTUATOR, NO.2
main44572-28040i201304
44781DBRACKET, RESERVOIR HOSE
main44781-28040i201304
44785DGASKET, BRAKE MASTER CYLINDER
main44785-47010i201304
4708
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-28720i201304-201605
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47220-28310i201304
47207ACYLINDER SUB-ASSY, BRAKE STROKE SIMULATOR
main47207-28080i201304
47210VUNION(FOR BRAKE MASTER CYLINDER)
main90015-AM004i201304
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-58010i201304
47233BRACKET, RESERVOIR
main47233-28140i201304-201605
47234BTUBE, RESERVOIR, NO.1
main47234-28180i201304
47235BTUBE, BRAKE MASTER CYRINDER RESERVOIR, NO.2
main47235-28190i201304
47236CHOSE, RESERVOIR TUBE
main47236-28010i201304
NO.1
main47236-28020i201304
NO.2
47238CTUBE, RESERVOIR
main47238-28010i201304
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i201304-201605
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-63010i201304
47273BRACKET, BRAKE STROKE SIMULATOR
main47273-30030i201304
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i201304
47276BRACKET, BRAKE MASTER CYLINDER
main47276-30060i201304
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-30190i201304
47312GTUBE, BRAKE STROKE SIMULATOR
main44255-58010i201304
47316CTUBE, FRONT BRAKE, NO.6
main47316-58040i201304
47392BWAY, BRAKE TUBE, NO.2
main47392-58010i201304
9014940006
9017906274
9017908204
9155380614
91621J0612
9412041000
9415180800
9613551300
9613741501

32 parts on this diagram · 1 diagram in section
