FUEL TANK & TUBE

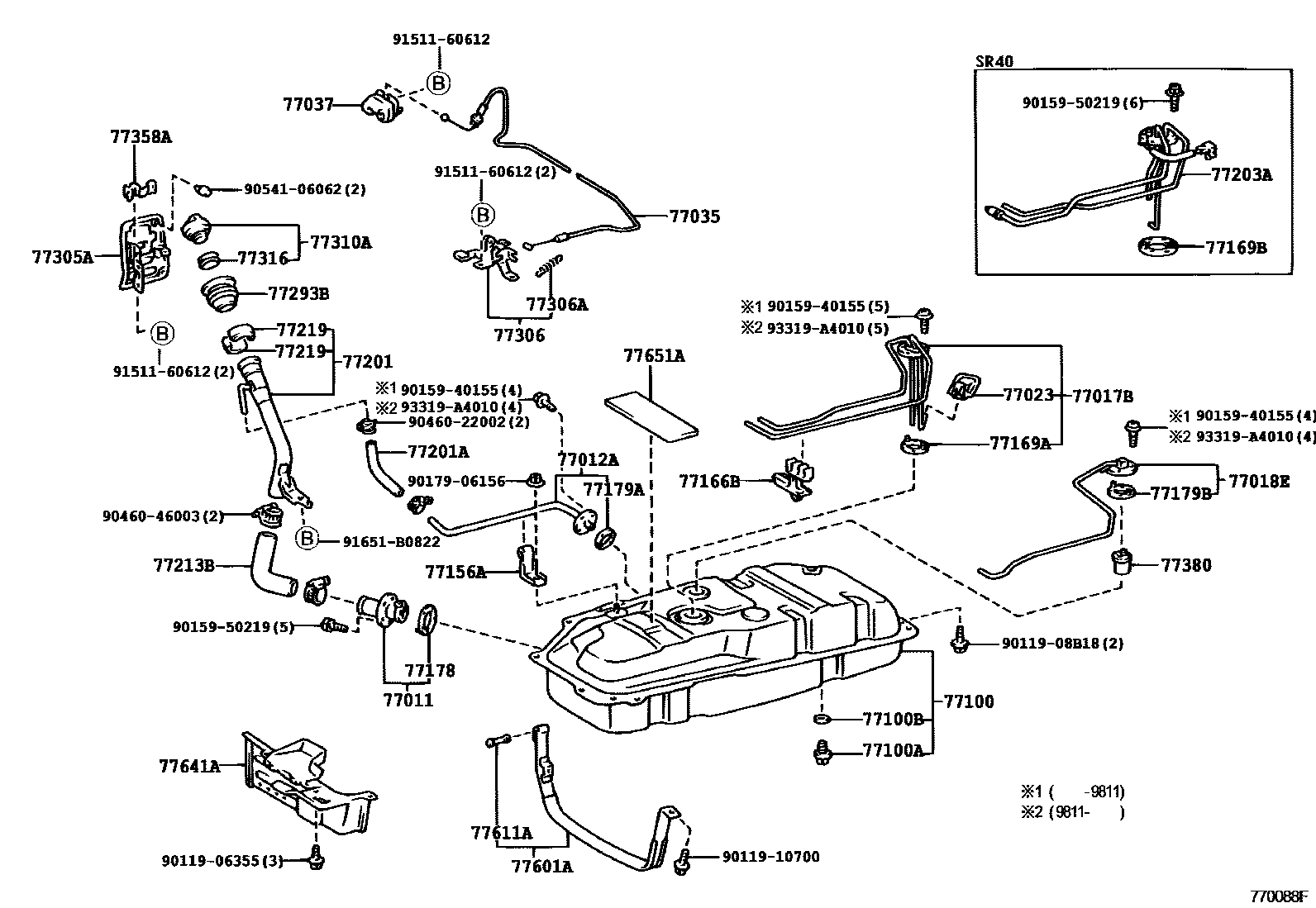

Parts diagram
77011PIPE SUB-ASSY, FUEL TANK FILLER, LOWER
main77011-28010i199611-199812
77012ATUBE SUB-ASSY, FUEL TANK BREATHER, NO.1
main77012-28060i199611-199812
main77012-28061i199812-200002
COLD SPEC
77017BTUBE SUB-ASSY, FUEL TANK VENT
main77017-28160i199611-199812
main77017-28180i199611-199812
main77017-28190i199611-199812
77018VALVE SUB-ASSY, FUEL VAPOUR SEPARATE
main77018-28130i200204-200412
77018ETUBE SUB-ASSY, FUEL TANK EVAPORATION VENT
main77018-28090i199611-199812
77023FILTER SUB-ASSY, FUEL SUCTION TUBE
main77023-10010i199611-199812
main77023-32040i199611-199812
77035CABLE SUB-ASSY, FUEL LID LOCK CONTROL
main77035-28060i199611-199812
main77035-28070i199812-200310
77037LOCK SUB-ASSY, FUEL FILLER OPENING LID
main77037-28010i199611-199804
main77037-28011i199812-200310
77100TANK ASSY, FUEL
main77001-28450i199611-199812
main77001-28460i199812-200310
MARK = 79
main77001-28470i199611-199812
77100APLUG(FOR FUEL TANK)
main90105-12116i199611-199812
77100BGASKET(FOR FUEL TANK)
main90430-12245i199611-199812
77156APLATE, BREATHER TUBE SUPPORT, NO.2
main77156-28030i199812-200412
77166BSUPPORT, FUEL TANK VENT TUBE, NO.1
main77166-28030i199812-200412
77169AGASKET, FUEL SUCTION TUBE SET
main77169-14020i199611-199812
77169BGASKET, FUEL SUCTION TUBE SET, NO.1
main77169-32010i199611-199812
77178GASKET, FUEL TANK FILLER PIPE, LOWER
main77178-20030i199611-199812
77179AGASKET, FUEL TANK BREATHER TUBE
main77179-14030i200008-200412
77179BGASKET, FUEL TANK EVAPORATION VENT TUBE
main77179-26010i200008-200412
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-28180i199812-200412
main77201-28190i199812-200310
77201AHOSE, FUEL, NO.1(FOR FUEL TANK INLET PIPE)
main95313-13019i199611-199812
L=190
77203ATUBE SUB-ASSY, FUEL SUCTION
main77203-28120i199611-199812
main77203-28150i199812-200310
77213BHOSE, FUEL TANK TO FILLER PIPE
main77217-28070i199611-199812
77219COVER, FUEL TANK FILLER PIPE
main77219-32030×2i199812-200412
77293BPACKING, FUEL INLET PIPE LOWER SHIELD PLATE
main77293-28020i199611-199812
77305ALID SUB-ASSY, FUEL FILLER OPENING
main77305-28020i199611-199812
main77305-28030i199611-199812
77306LEVER SUB-ASSY, FUEL LID LOCK OPEN
main77306-28030i199611-199812
77306ASPRING, FUEL LID OPEN LEVER
main90506-09004i199611-199812
77310ACAP ASSY, FUEL TANK
main77310-12150i199803-199812
main77310-16011i199611-199803
main77310-32011i199611-199803
main77310-48010i199812-200310
77316GASKET, FUEL TANK CAP
main77316-16010i199611-199812
77358ASTOPPER, FUEL FILLER OPENING LID
main77358-28050i199611-199812
77380VALVE ASSY, FUEL CUT OFF
main77380-26010i199812-200412
77601ABAND SUB-ASSY, FUEL TANK, NO.1
main77601-28070i199611-199812
77611APIN (FOR FUEL TANK BAND)
main77653-25010i199611-199812
77641APROTECTOR, FUEL TANK, NO.1
main77641-28070i199611-199812
77651ACUSHION, FUEL TANK, NO.1
main77651-28040i199611-199812
9011906355
9011908B18
9011910700
9015940155
9015950219
9017906156
9046022002
9046046003
9054106062
9151160612
91651B0822
93319A4010

47 parts on this diagram · 5 diagrams in section
