FUEL INJECTION SYSTEM

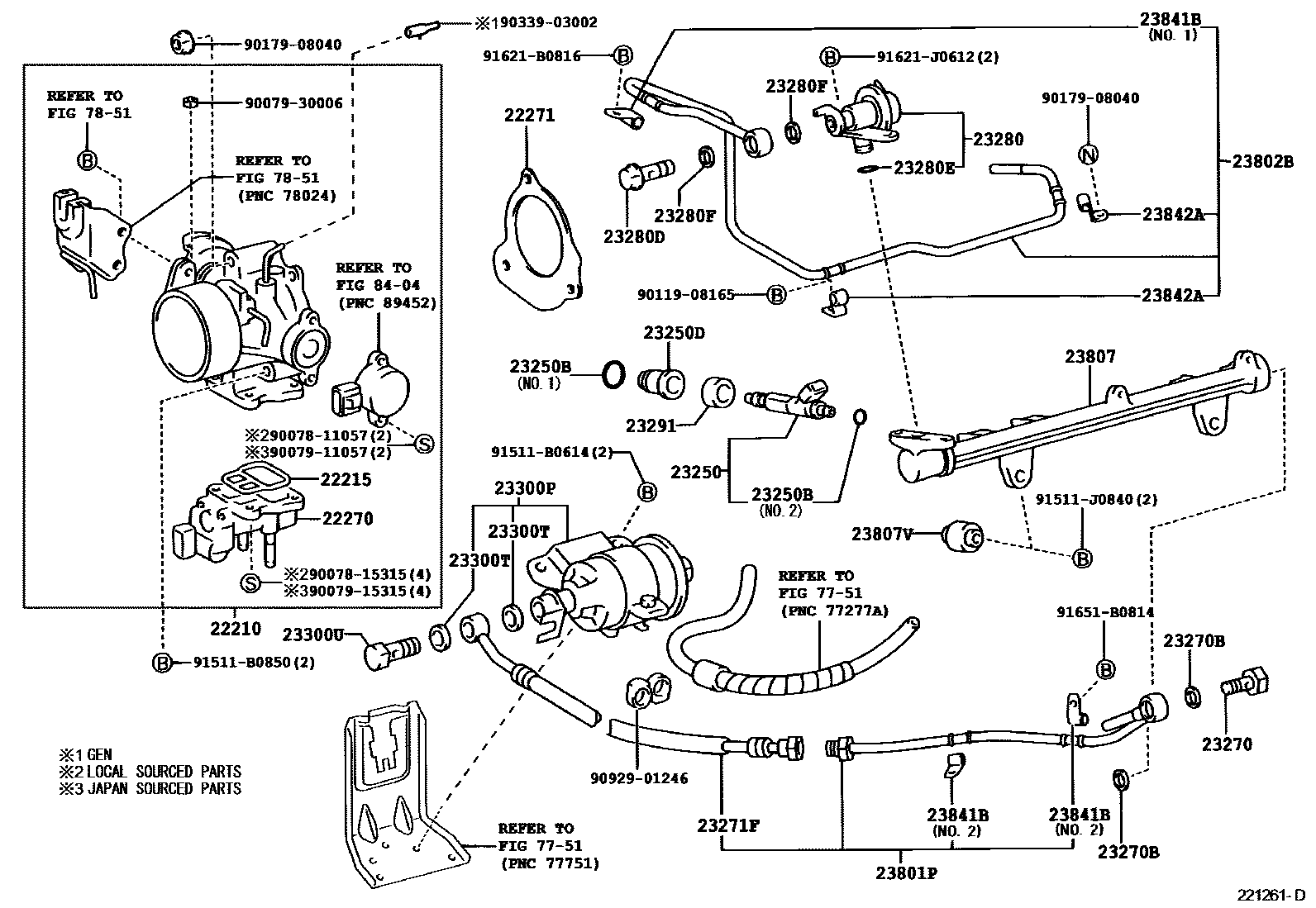

Parts diagram
22210BODY ASSY, THROTTLE
main22210-06040i199812-200310
main22210-7A640i199611-200111
main22210-7A740i199710-200111
22215GASKET, THROTTLE BODY COVER
main22215-0D080i200204-200310
(L)
main22215-74400i199611-200204
main22215-74400i200204-200310
(J)
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-06020i199812-200310
MARK 22270-06020
main22270-13020i199812-200310
MARK 22270-13020
main22270-74270i199611-200111
22271GASKET, THROTTLE BODY
main22271-74070i199611-200310
23250INJECTOR ASSY, FUEL
main23209-13030i199812-200310
main23209-74170i199611-200111
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001i199611-199812
main90301-07024i199812-200111
main90301-07024i199812-200310
NO.2
main90301-19006i199812-200310
NO.1
23250DSPACER(FOR FUEL INJECTOR)
main90561-10018i199812-200310
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23207-46010i199611-200111
main23270-50010i199812-200310
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23279-74010i199611-200310
23271FHOSE, FUEL
main23271-13050i199812-200310
main23271-74610i199611-200111
NO.1
main23271-74620i199611-200111
NO.2
23280REGULATOR ASSY, FUEL PRESSURE
main23280-13020i199812-200310
main23280-74180i199611-200111
23280DBOLT, UNION(FOR FUEL PIPE OR HOSE SET)
main90401-08004i199812-200310
23280ERING, O(FOR FUEL PRESSURE REGULATOR)
main90301-07024i199812-200310
23280FGASKET(FOR FUEL PRESSURE REGULATOR)
main90430-08014i199812-200310
23291INSULATOR, INJECTOR VIBRATION
main23291-41010i199611-200310
23300PFILTER, FUEL(FOR EFI)
main23030-79035i199611-200310
23300TGASKET(FOR FUEL FILTER)
main90430-12026i199611-200310
23300UBOLT, UNION(FOR FUEL FILTER)
main90401-12029i199611-200310
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-13180i199812-200310
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-13010i199812-199903
main23802-13011i199903-200310
main23802-74090i199611-200111
23807PIPE SUB-ASSY, FUEL DELIVERY
main23814-13010i199812-200310
main23814-74110i199611-200111
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90561-08009i199812-200310
main90561-08053i199611-200111
23841BCLAMP, FUEL PIPE, NO.1(FOR EFI)
main23841-13030i199812-199903
main23841-13030i199903-200310
NO.2
main23847-13010i199903-200310
NO.1
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-13020i199812-200310
7751
7851
8404
9007811057
9007815315
9007911057
9007915315
9007930006
9011908165
9017908040
9033903002
9092901246
91511B0614
91511B0850
91511J0840
91621B0816
91621J0612
91651B0814

42 parts on this diagram · 4 diagrams in section
