HEATING & AIR CONDITIONING - COOLER PIPING

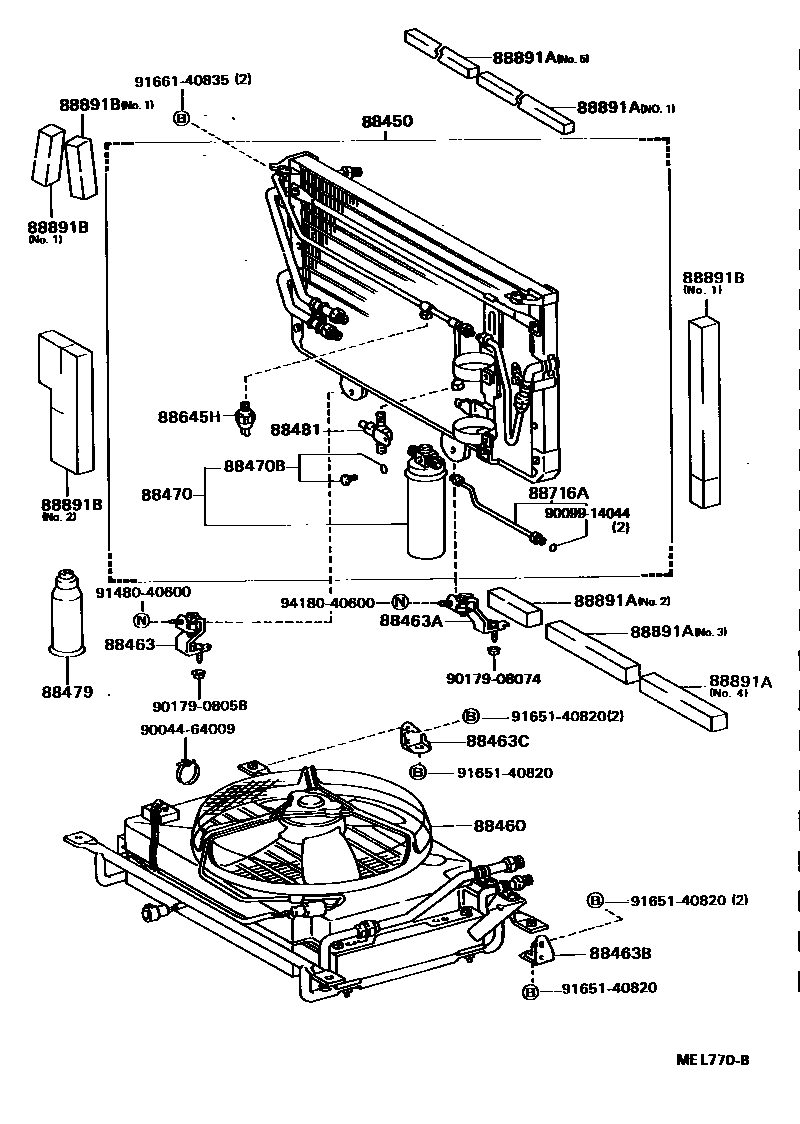

Parts diagram
88450CONDENSER ASSY, W/RECEIVER
main88450-28011i198808-199001
main88450-87005i198808-199001
main88450-87007i198808-199001
DEALER OPTION
88460CONDENSER ASSY, COOLER
main88460-28011i198808-199001
main88460-87008i198808-199001
main88460-95D01i198808-199001
88463BRACKET, COOLER CONDENSER, NO.1
main88463-28011i198808-199001
main88463-87009i198808-199001
main88688-95D03i198808-199001
88463ABRACKET, COOLER CONDENSER, NO.2
main88463-28021i198808-199001
main88463-87010i198808-199001
88463BBRACKET, COOLER CONDENSER, NO.3
main88463-87014i198808-199001
88463CBRACKET, COOLER CONDENSER, NO.4
main88463-87015i198808-199001
88470RECEIVER & DRYER ASSY, COOLER
main88470-14010i198808-199001
main88471-16010i198808-199001
88470BBOLT, FUSE
main88475-12020i198808-199001
88479FREON GAS, AIR CONDITIONER (DRUM, COOLER REFRIGERANT)
main90986-02001i198808-198910
400G
main90986-02004i198910-199001
250G,250G
main90986-02004i198910-199001
250G
88481GLASS, SIGHT
main88481-87002i198808-199001
main88481-87004i198808-199001
88645HSWITCH, PRESSURE NO.1
main88645-12020i198808-199001
88716APIPE, COOLER REFRIGERANT LIQUID, A
main88716-87055i198808-199001
main88716-95D05i198808-199001
88891APACKING A (FOR COOLER)
main88578-28020i198808-199001
NO.2
main88578-28030i198808-199001
NO.3
main88578-28040i198808-199001
NO.4
main88578-87004i198808-199001
NO.2
main88578-87005i198808-199001
NO.3
main88578-87006i198808-199001
NO.5
main88578-87009i198808-199001
NO.4
main88899-95407i198808-199001
NO.1
88891BPACKING B (FOR COOLER)
main88578-28060i198808-199001
NO.2
main88578-28080i198808-199001
NO.3
main88578-28090i198808-199001
NO.1
main88893-28010i198808-199001
NO.1
main88893-28030i198808-199001
NO.2
main88893-28040i198808-199001
NO.2
9004464009
9009914044
9017908058
9017908074
9148040600
9165140820
9166140835
9418040600

22 parts on this diagram · 7 diagrams in section
