E
EPC Data

VACUUM PIPING

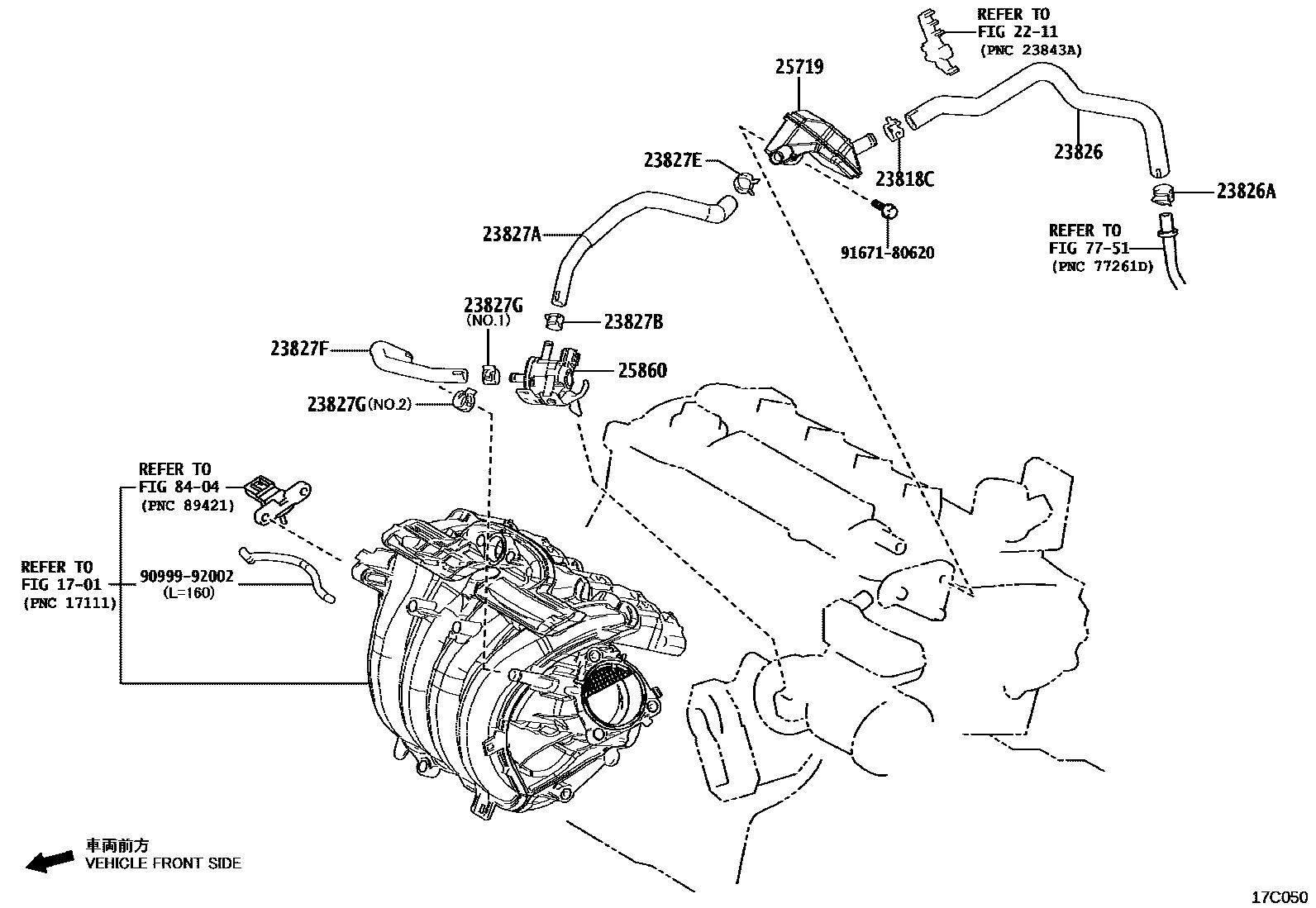

Parts diagram
1701
2211
23818CCLIP(FOR FUEL VAPOR FEED HOSE)
main96136-41901i202201-202501
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-V1020i202201-202501
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main96136-41901i202201-202501
23827AHOSE, FUEL VAPOR FEED, NO.2
main23826-24100i202201-202501
23827BCLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
main96136-41501i202201-202501
23827ECLIP(FOR FUEL VAPOR FEED HOSE, NO.2)
main96136-41801i202201-202501
23827FHOSE, FUEL VAPOR FEED, NO.3
main23826-24110i202201-202501
23827GCLIP(FOR FUEL VAPOR FEED HOSE, NO.3)
main96136-41501i202201-202501
NO.1:REFER ILLUST.
main96136-41801i202201-202501
NO.2:REFER ILLUST.
25719TANK, VACUUM SURGE
main25719-24020i202201-202501
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-24050i202201-202501
7751
8404
9099992002
9167180620

16 parts on this diagram · 1 diagram in section
