ALTERNATOR

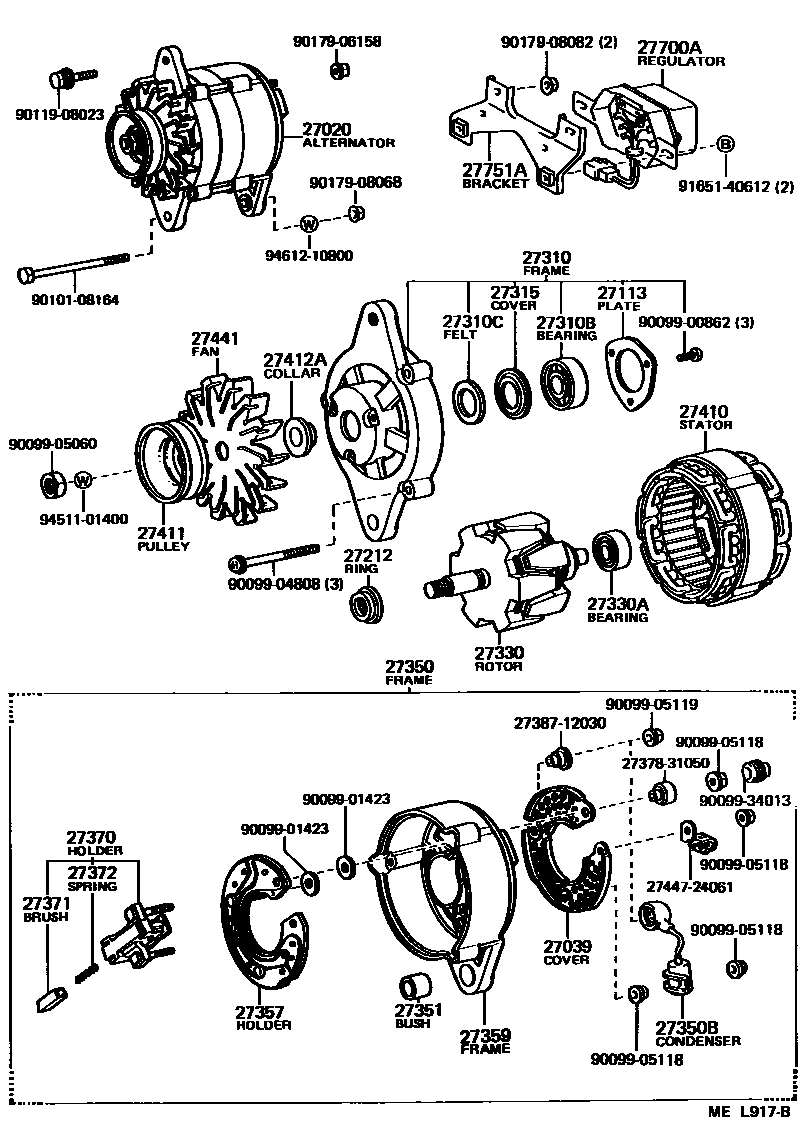

Parts diagram
27020ALTERNATOR ASSY
main27020-12030i198808-199804
12V 30A
main27020-13060i198808-199201
12V 40A
main27020-13070i199102-199804
12V 45A
main27020-13110i199001-199804
12V 50A
main27020-13240i199604-199804
12V 50A
main27060-64021i198808-199008
12V 55A
main27060-64030i199008-199804
12V 55A
main27060-64210i199303-199310
12V 55A
main27060-72071i198808-199804
12V 60A
27039COVER, ALTERNATOR REAR END
main27039-11014i198808-199010
main27039-12030i199010-199804
main27039-15170i199105-199701
main27039-15170i199303-199310
INNER
main27039-15171i199701-199804
main27039-18011i199102-199804
12V 45A
main27039-18011i198808-199102
12V 40A
main27039-18011i198808-199201
main27039-18011i199102-199105
12V 40A,45A
main27039-64190i199303-199310
OUTER
main27039-72010i199008-199105
main27039-72110i198808-199804
27113PLATE, BEARING RETAINER, ALTERNATOR
main27113-10012i198808-199804
main27312-64130i198808-199804
main27312-72100i198808-199804
27212RING, SPACE(FOR ALTERNATOR ROTOR)
main27212-39050i199102-199804
12V 45A
main27212-39050i199102-199105
12V 40A,45A
main27212-39050i198808-199201
main27212-39050i198808-199102
12V 40A
main90099-19068i198808-199804
27310FRAME ASSY, DRIVE END, ALTERNATOR
main27310-13050i199102-199804
12V 45A
main27310-13050i198808-199102
12V 40A
main27310-13050i198808-199201
main27310-13050i199102-199105
12V 40A,45A
main27310-15060i198808-198912
main27310-22012i198912-199804
main27310-24071i199001-199105
main27310-24071i199105-199804
12V 50A
main27310-64140i198808-199008
main27310-64230i199008-199804
main27310-72110i198808-199804
27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)
main90099-10012i198808-199804
main90099-10125i198808-199804
main90099-10125i198808-199102
12V 40A
main90099-10125i199102-199105
12V 40A,45A
main90099-10125i199102-199201
12V 45A
main90099-10125i199105-199804
12V 45A,50A
main90099-10159i198808-199105
main90099-10165i198808-199804
main90099-10199i199105-199804
27310CFELT(FOR ALTERNATOR DRIVE END FRAME)
main90099-02009i198808-199804
27315COVER, ALTERNATOR FELT, INNER NO.1
main27313-39010i198808-199804
27330ROTOR ASSY, ALTERNATOR
main27330-10021i198808-199804
main27330-16030i199001-199105
main27330-16030i199105-199804
12V 50A
main27330-22012i198808-199804
main27330-26050i198808-199105
12V 40A
main27330-26050i198808-199201
main27330-45020i199102-199804
12V 45A
main27330-64130i199008-199804
main27330-64140i198808-199008
27330ABEARING(FOR ALTERNATOR ROTOR)
main90099-10116i199102-199105
12V 40A,45A
main90099-10116i199102-199201
12V 45A
main90099-10116i198808-199804
main90099-10116i198808-199102
12V 40A
main90099-10116i199105-199804
12V 45A,50A
main90099-10140i198808-199804
main97110-06201i198808-199804
27350FRAME ASSY, RECTIFIER END
main27350-12030i198808-199804
27350BCONDENSER, ALTERNATOR
main90099-52065i198808-199804
main90099-52065i199102-199201
12V 45A
main90099-52065i198808-199102
12V 40A
main90099-52065i199102-199105
12V 40A,45A
main90099-52065i199105-199804
12V 45A,50A
main90099-52074i198808-199804
27351BUSH(FOR ALTERNATOR RECTIFIER END FRAME)
main27351-24020i198808-199804
main27351-38051i199105-199804
12V 45A,50A
main27351-38051i198808-199102
12V 40A
main27351-38051i199102-199105
12V 40A,45A
main27351-38051i199102-199201
12V 45A
main27351-38051i198808-199804
27357HOLDER, ALTERNATOR, W/RECTIFIER
main27357-12030i198808-199804
main27357-13110i199001-199804
main27357-13110i199105-199804
12V 50A
main27357-15022i199604-199804
main27357-63040i198808-199804
main27357-63060i199008-199804
27359FRAME, ALTERNATOR RECTIFIER END
main27359-13050i198808-199201
main27359-13050i198808-199102
12V 40A
main27359-13050i199102-199105
12V 40A,45A
main27359-13050i199102-199804
12V 45A
main27359-13110i199001-199804
main27359-13110i199105-199804
12V 50A
main27359-13240i199604-199804
main27359-16081i198808-199804
main27359-31090i198808-199804
main27359-64130i199008-199804
main27359-64140i198808-199008
27370HOLDER ASSY, ALTERNATOR BRUSH
main27370-16011i198808-198908
main27370-31090i198808-199804
main27370-54450i198908-199601
main27370-58320i199601-199804
main27370-63021i198808-199105
main27370-70300i199105-199804
27371BRUSH, ALTERNATOR
main27371-31011i198808-199804
main27371-63020i198808-199105
main27371-70300i198908-199804
27372SPRING, ALTERNATOR BRUSH
main27372-31011i198808-199804
main27372-63020i199108-199804
main27372-72100i198808-199109
27410STATOR ASSY, ALTERNATOR
main27410-11014i198808-199804
main27410-38120i199102-199105
12V 40A,45A
main27410-38120i198808-199102
12V 40A
main27410-38120i198808-199201
main27410-38120i199102-199804
12V 45A
main27410-41080i199105-199804
12V 50A
main27410-41080i199001-199105
27411PULLEY, ALTERNATOR
main27411-12030i198808-199804
main27411-16150i198808-199804
main27411-31042i199105-199804
12V 45A,50A
main27411-31042i198808-199102
12V 40A
main27411-31042i199102-199105
12V 40A,45A
main27411-31042i199102-199201
12V 45A
main27411-31042i198808-199804
27412COLLAR, SPACER(FOR ALTERNATOR PULLEY)
main27412-15150i199001-199804
NO.1
main27412-44030i198808-199804
NO.2
27412ACOLLAR, SPACE(FOR ALTERNATOR DRIVE END FRAME)
main27412-31040i199105-199804
12V 45A,50A
main27412-31040i198808-199804
main27412-31040i199102-199105
12V 40A,45A
main27412-31040i199102-199201
12V 45A
main27412-31040i198808-199102
12V 40A
main27412-56040i198808-199804
27441FAN, ALTERNATOR
main27441-31090i198808-199804
main27441-34030i199105-199804
12V 45A,50A
main27441-34030i198808-199102
12V 40A
main27441-34030i199102-199105
12V 40A,45A
main27441-34030i199102-199201
12V 45A
main27441-34030i198808-199804
27700AREGULATOR ASSY, GENERATOR
main27700-11030i199008-199209
main27700-13080i198808-199804
main27700-54050i199209-199608
main27700-63021i198808-198902
main27700-66020i199608-199804
main27700-70030i198812-199804
27751ABRACKET, GENERATOR REGULATOR
main27751-13010i198808-199804
2737831050INSULATOR, ALTERNATOR, NO.1
2738712030INSULATOR, TERMINAL
2744724061CLIP, ALTERNATOR CORD
9009900862
9009901423
9009904808
9009905060
9009905118
9009905119
9009934013
9010108164
9011908023
9017906158
9017908068
9017908082
9165140612
9451101400
9461210800

43 parts on this diagram · 4 diagrams in section
