HEATING & AIR CONDITIONING - WATER PIPING

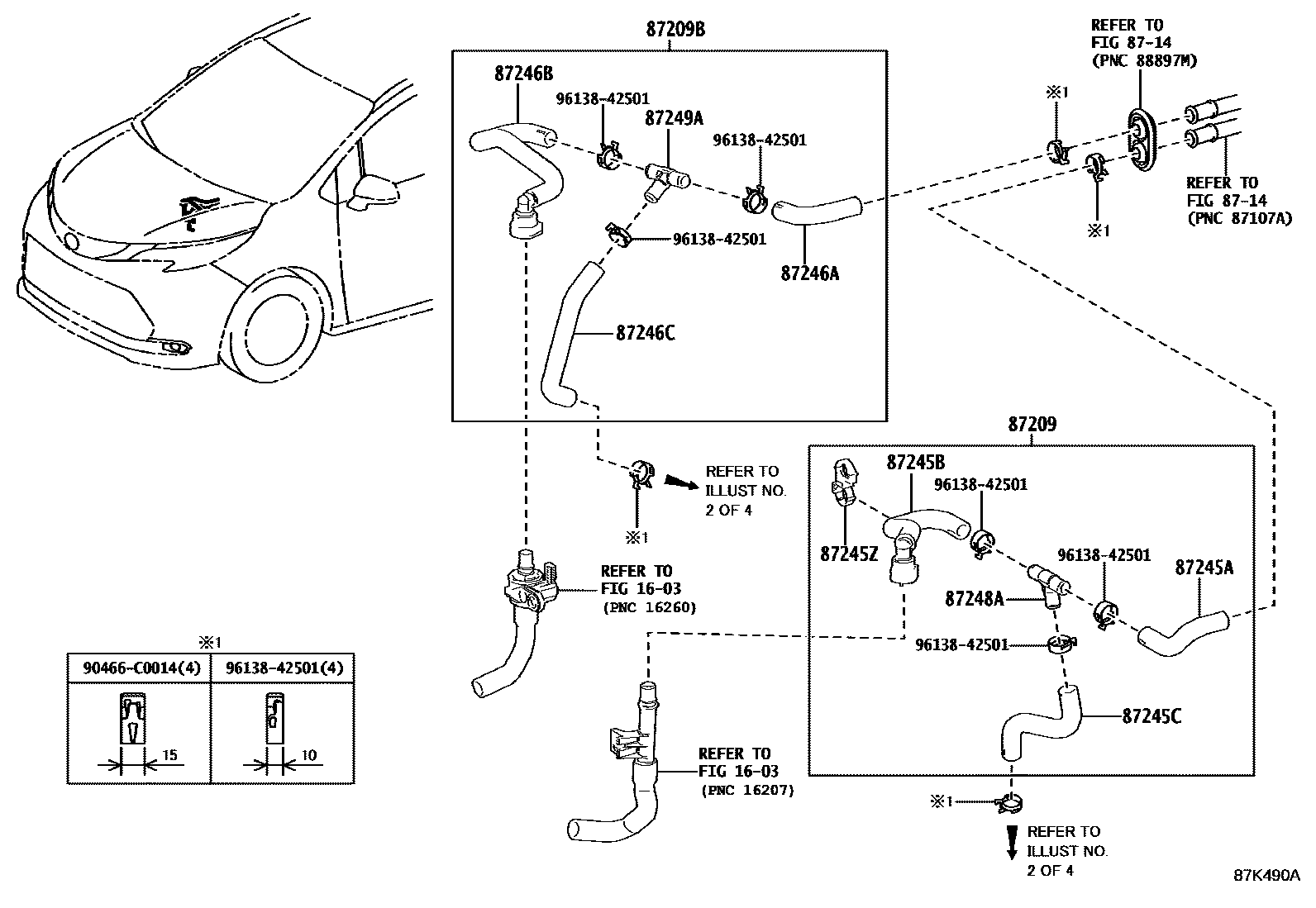

Parts diagram
1603
8714
87209HOSE SUB-ASSY, WATER
main87209-08100i202112
87209BHOSE SUB-ASSY, WATER, B
main87209-08110i202112
87245AHOSE, HEATER WATER, INLET A
main87245-0E770i202112
87245BHOSE, HEATER WATER, INLET B
main87209-0E510i202112
87245CHOSE, HEATER WATER ,INLET C
main87245-08590i202112
87245ZCLIP OR CLAMP (FOR HEATER WATER HOSE)
main16581-70060i¥500202112
87246AHOSE, HEATER WATER, OUTLET A
main87245-0E790i202112
87246BHOSE, HEATER WATER, OUTLET B
main87209-0E670i202112
87246CHOSE, HEATER WATER, OUTLET C
main87245-08600i202112
87248APIPE, HEATER WATER INLET, A
main87248-0E240i202112
87249APIPE, HEATER WATER OUTLET, A
main87248-0E240i202112
90466C0014
9613842501
main96138-42501¥180

15 parts on this diagram · 4 diagrams in section
