FRAME

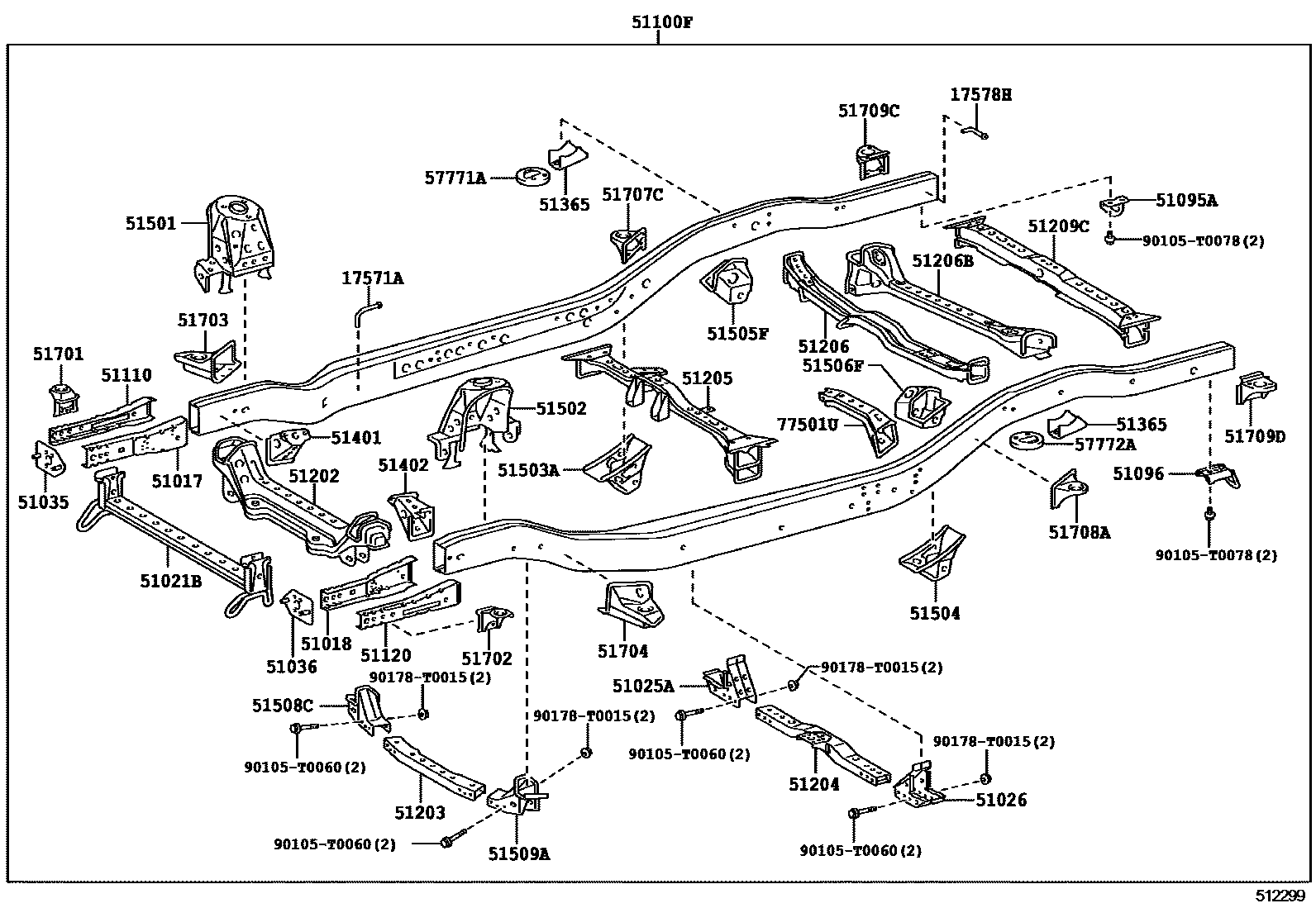

Parts diagram
17571ABRACKET, EXHAUST PIPE SUPPORT, NO.9
main17571-0L010i201107-201611
17578HBRACKET, EXHAUST PIPE SUPPORT, NO.10
main17505-0L010i201107-201611
51017REINFORCEMENT SUB-ASSY, SIDE RAIL, NO.1 RH
main51017-0K030i201107-201611
51018REINFORCEMENT SUB-ASSY, SIDE RAIL, NO.1 LH
main51018-0K030i201107-201611
51021BCROSSMEMBER SUB-ASSY, FRAME AUXILIARY
main51021-0K010i201107-201611
51025ABRACKET SUB-ASSY, FRAME NO.3 CROSSMEMBER, RH
main51025-0K010i201107-201611
51026BRACKET SUB-ASSY, FRAME NO.3 CROSSMEMBER, LH
main51026-0K010i201107-201611
51035PLATE SUB-ASSY, FRAME SIDE RAIL, RH
main51035-0K010i¥1,510201107-201611
51036PLATE SUB-ASSY, FRAME SIDE RAIL, LH
main51036-0K010i¥1,510201107-201611
51095AHOOK SUB-ASSY, TRANSPORT, REAR RH
main51095-0K010i201107-201611
51096HOOK SUB-ASSY, TRANSPORT, REAR LH
main51096-0K010i201107-201611
51100FFRAME SUB-ASSY
main51001-0K243i201107-201111
main51001-0K244i201111-201611
main51001-0K252i201107-201501
main51001-0K262i201107-201110
main51001-0K263i201111-201510
main51001-0K273i201107-201110
main51001-0K274i201111-201603
main51001-0K282i201107-201603
main51001-0K683i201107-201110
main51001-0K684i201111-201510
main51001-0KL30i201111-201611
main51001-0KL40i201111-201603
51110EXTENSION ASSY, SIDE RAIL, RH
main51110-0K030i201107-201611
51120EXTENSION ASSY, SIDE RAIL, LH
main51120-0K030i201107-201611
51202CROSSMEMBER SUB-ASSY, FRAME, NO.1
main51201-0K010i201107-201611
51203CROSSMEMBER SUB-ASSY, FRAME, NO.2
main51202-0K010i201107-201611
51204CROSSMEMBER SUB-ASSY, FRAME, NO.3
main51203-0K010i201107-201611
main51203-0K030i201107-201603
main51203-0K040i201107-201611
51205CROSSMEMBER SUB-ASSY, FRAME, NO.4
main51204-0K081i201201-201603
main51204-0K090i201107-201611
51206CROSSMEMBER SUB-ASSY, FRAME, NO.5
main51205-0K040i201107-201611
main51205-0K060i201107-201510
51206BCROSSMEMBER SUB-ASSY, FRAME, NO.6
main51206-0K010i201107-201611
51209CCROSSMEMBER SUB-ASSY, FRAME, REAR
main51209-0K020i201107-201611
51365STOPPER, REAR BUMPER
main57081-0K010i201107-201611
51401BRACKET SUB-ASSY, ENGINE FRONT MOUNTING, RH
main51401-0K010i201107-201611
main51401-0K020i201107-201603
51402BRACKET SUB-ASSY, ENGINE FRONT MOUNTING, LH
main51402-0K010i201107-201611
main51402-0K020i201107-201603
51501SUPPORT SUB-ASSY, SUSPENSION ARM, RH
main51501-0K010i201107-201611
51502SUPPORT SUB-ASSY, SUSPENSION ARM, LH
main51502-0K010i201107-201611
51503ABRACKET SUB-ASSY, LOWER CONTROL LINK SUPPORT, RH
main51503-0K010i201107-201611
51504BRACKET SUB-ASSY, LOWER CONTROL LINK SUPPORT, LH
main51504-0K010i201107-201611
51505FSUPPORT SUB-ASSY, UPPER CONTROL ARM, RH
main51505-0K010i201107-201611
51506FSUPPORT SUB-ASSY, UPPER CONTROL ARM, LH
main51506-0K010i201107-201611
51508CBRACKET SUB-ASSY, LOWER CONTROL LINK, RH
main51508-0K010i201107-201611
51509ABRACKET SUB-ASSY, LOWER ARM, LH
main51509-0K010i201107-201611
51701BRACKET SUB-ASSY, CAB MOUNTING, NO.1 RH
main51701-0K020i¥1,820201107-201611
sub51701-KK010¥1,330
51702BRACKET SUB-ASSY, CAB MOUNTING, NO.1 LH
main51701-0K020i¥1,820201107-201611
sub51701-KK010¥1,330
51703BRACKET SUB-ASSY, CAB MOUNTING, NO.2, RH
main51703-0K010i201107-201611
51704BRACKET SUB-ASSY, CAB MOUNTING, NO.2 LH
main51704-0K010i201107-201611
51707CBRACKET SUB-ASSY, CAB MOUNTING, NO.4 RH
main51707-0K010i201107-201611
51708ABRACKET SUB-ASSY, CAB MOUNTING, NO.4 LH
main51708-0K010i201107-201611
51709CBRACKET SUB-ASSY, CAB MOUNTING, NO.5 RH
main51709-0K010i201107-201611
51709DBRACKET SUB-ASSY, CAB MOUNTING, NO.5 LH
main51709-0K010i201107-201611
57771APLATE, REAR SPRING, RH
main57771-0K010i201107-201611
57772APLATE, REAR SPRING, LH
main57771-0K010i201107-201611
77501UBRACKET SUB-ASSY, FUEL TANK
main77501-0K010i201107-201611
90105T0060
90105T0078
main90105-T0078¥150
90178T0015

46 parts on this diagram · 1 diagram in section
