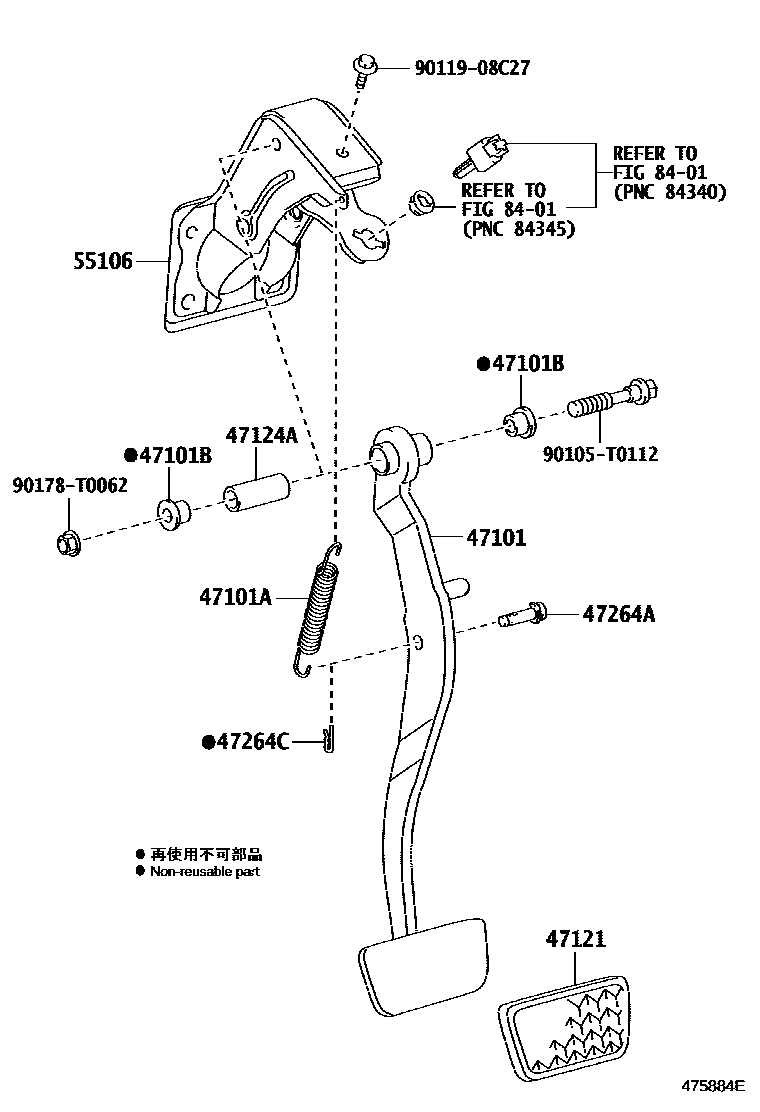

BRAKE PEDAL & BRACKET

47101PEDAL SUB-ASSY, BRAKE

main47101-0K010iKUN40,TGN40..RHD..5F200408-200812

main47101-0K020iKUN40,TGN4#..5F..(GCC,PHL,VN)200501-200809

main47101-0K060iKUN40,TGN4#..RHD..4FC200408-200809

main47101-0K070iTGN40..4FC..VN200809

sub47101-0K350

main47101-0K080iKUN40,TGN4#..4FC..(GCC,PHL)200501-200809

main47101-0K120iTGN4#..STD..TAIW200707-201408

main47101-0K130iTGN4#..4FC..TAIW200707-201408

main47101-0K420iTGN40..STD201408

main47101-0K430iTGN40..4FC201408

47101ASPRING(FOR BRAKE PEDAL RETURN)

main90507-T0002iTGN40..5F..(DLX,GL,STD);KUN40,TGN41..WG..(DLX,GL,STD);TGN40..4FC..(DLX,GL)..(IDN,MA,PHL,TAIW,TH)200408

47101BBUSH(FOR BRAKE PEDAL)

main90386-13015×2iTGN40..5F..(DLX,GL,STD);KUN40,TGN41..WG..(DLX,GL,STD);TGN40..4FC..(DLX,GL)..(IDN,MA,PHL,TAIW,TH)200408

47121PAD, BRAKE PEDAL

main31321-02010iKUN40,TGN40..5F..PHL200809

main31321-52010iKUN40,TGN4#..WG..5F..(DLX,GL,STD)..(GCC,IDN,IND,MA,TAIW,TH,VN)200408

main47121-52010iKUN40,TGN4#..4FC..(DLX,GL)..(GCC,IDN,MA,PHL,TAIW,TH)200408

47124ACOLLAR(FOR BRAKE PEDAL SHAFT)

main90387-10003iTGN40..5F..(DLX,GL,STD);KUN40,TGN41..WG..(DLX,GL,STD);TGN40..4FC..(DLX,GL)..(IDN,MA,PHL,TAIW,TH)200408

47264APIN(FOR PUSH ROD)

main47148-35010iTGN40..4FC..MA;TGN40..5F..DLX..MA200808-201110

47264CCLIP(FOR PUSH ROD CLEVIS PIN)

main90468-16012iTGN40..5F..(DLX,GL,STD);KUN40,TGN41..WG..(DLX,GL,STD);TGN40..4FC..(DLX,GL)..(IDN,MA,PHL,TAIW,TH)200408

55106SUPPORT SUB-ASSY, BRAKE PEDAL

main55106-0K010iTGN40..5F..(DLX,GL,STD);KUN40,TGN41..WG..(DLX,GL,STD);TGN40..4FC..(DLX,GL)..(IDN,MA,PHL,TAIW,TH)200408

main55106-0K011iTGN40..4FC..(IDN,TH);KUN40,TGN41..(HDCR,HTWC)..(GCC,IDN)201008-201107

8401

90105T0112

main90105-T0112

9011908C27

main90119-08C27

90178T0062

main90178-T0062

12 parts on this diagram · 1 diagram in section
