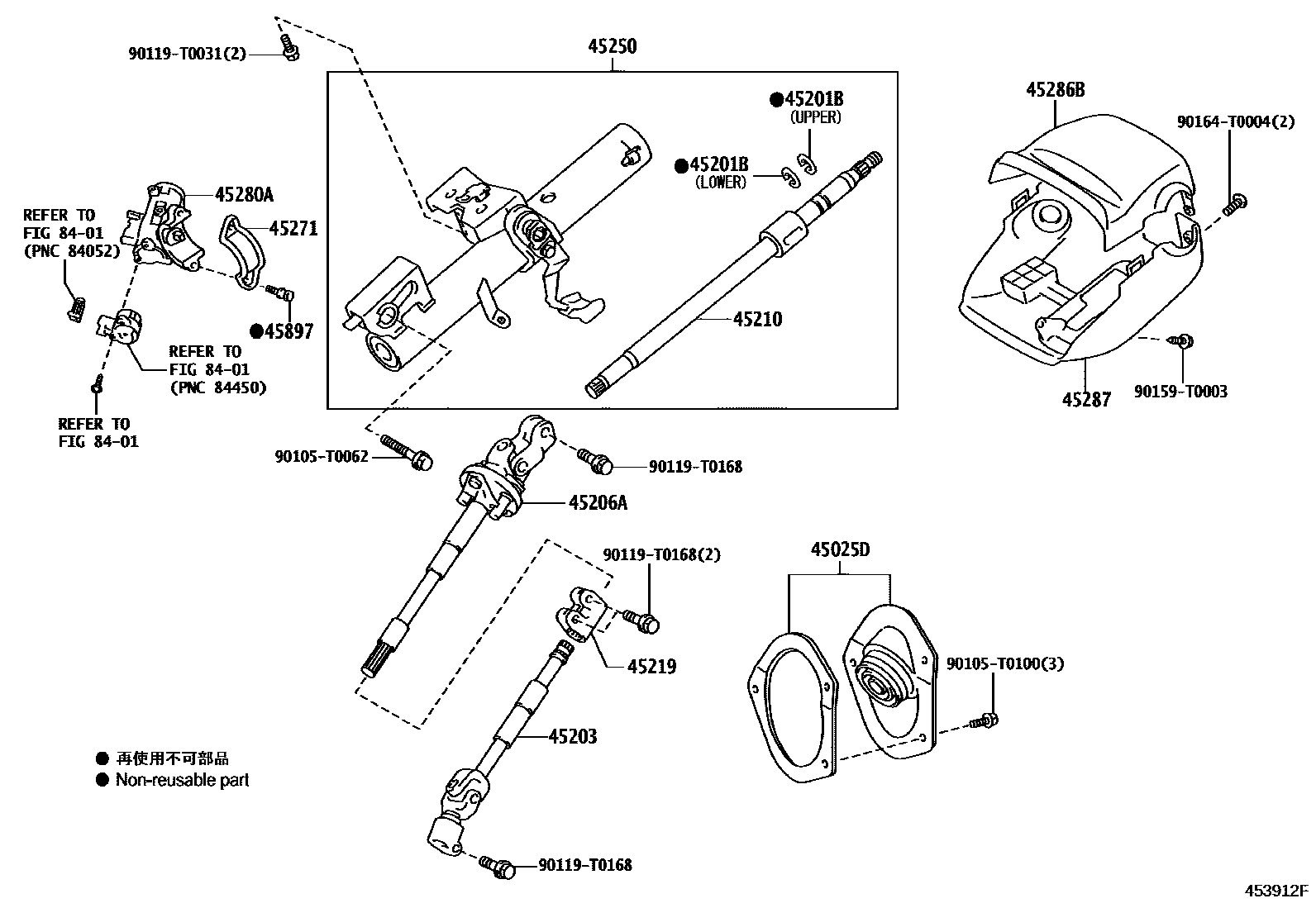

STEERING COLUMN & SHAFT

0001 1 0002 1 0003 1

45025DCOVER SUB-ASSY, STEERING COLUMN HOLE, NO.1

main45025-0K010iTGN40..4FC..MA;TGN40..5F..DLX..MA;KUN40,TGN40..IDN,TH200808-201110

main45025-0K020iKUN40,TGN41..LHD;TGN40..LHD..5F..GL;TGN40..LHD..(DLX,STD);TGN40..4FC..GL..(PHL,TAIW)200501

main45025-0K030iKUN40,TGN40..IND200909

45201BRING, SHAFT SNAP(FOR STEERING MAIN SHAFT)

main90080-52142iTGN4#..TAIW200707

T=1.20,UPPER

main90520-17042iTGN4#..TAIW200707

T=1.20,LOWER

main90520-17269iKUN40,TGN4#..GCC,IDN,MA,PHL,TH,VN200408-200809

T=1.20,LOWER

45203SHAFT SUB-ASSY, STEERING INTERMEDIATE, NO.2

main45203-0K010iKUN40,TGN4#..IDN,MA,TH200408-200809

main45203-0K020iKUN40,TGN41..LHD;TGN40..LHD..5F..GL;TGN40..4FC..GL..PHL;TGN40..LHD..(DLX,STD)200501-201106

main45203-0K050supersedes 45203-0K070iKUN40..STD..IND200812

STEERING-POWER STEERING

main45203-0K070iKUN40,TGN40..STD..IND200502-200812

main45203-0K090iTGN4#..TAIW201106

45206AYOKE SUB-ASSY, STEERING SLIDING W/COUPLING

main45206-0K020iKUN40,TGN40..IND200812-201110

main45206-0K021iKUN40,TGN40..IND201111-201204

sub45206-0K022

main45206-0K030iTGN40..4FC..MA;TGN40..5F..DLX..MA;KUN40,TGN4#..GCC,IDN,PHL,TH,VN200808-201204

main45206-0K060iTGN4#..TAIW201106

45210SHAFT ASSY, STEERING MAIN

main45210-0K010iTGN40..4FC..MA;TGN40..5F..DLX..MA;KUN40,TGN4#..GCC,IDN,PHL,TH,VN200808

main45210-0K020iKUN40,TGN40..IND200812

main45210-0K030iTGN4#..TAIW200707

45219YOKE, STEERING SLIDING

main45219-0K010iTGN40..4FC..MA;TGN40..5F..DLX..MA;KUN40,TGN4#..GCC,IDN,PHL,TH,VN200808

main45219-0K060iKUN40,TGN40..IND200502-200812

main45219-0K090iTGN4#..TAIW201106

45250COLUMN ASSY, STEERING

main45250-0K010supersedes 45250-0K040iTGN40..4FC..MA;TGN40..5F..DLX..MA;KUN40,TGN4#..GCC,IDN,PHL,TH,VN200808

main45250-0K020iKUN40,TGN40..IND200502-200812

main45250-0K030supersedes 45250-0K050iTGN4#..GL..TAIW200707

ANTI-THEFT SYSTEM-SECURITY HORN

45271CLAMP, STEERING COLUMN, UPPER

main45271-0K010iTGN40..4FC..MA;TGN40..5F..DLX..MA;KUN40,TGN4#..GCC,IDN,IND,PHL,TH,VN200808

45280ABRACKET ASSY, STEERING COLUMN, UPPER

main45280-0K010iKUN40,TGN40..5F..(LO,STD)..(IDN,IND,PHL,TH,VN)200808

main45280-0K020supersedes 45280-0K020iTGN40..5F..DLX..MA;KUN40,TGN4#..5F..(DLX,GL)..(GCC,IDN,IND,PHL,VN)200808

main45280-0K030supersedes 45280-0K070iKUN40,TGN4#..4FC..(GCC,IDN,MA,PHL,TH,VN)200808

45286BCOVER, STEERING COLUMN, UPR

main45286-0K010-B0iTGN41..TAIW;TGN40..GL..TAIW;TGN40..(DLX,STD)..(MA,TAIW)200505-201606

DK.GRAY,TRIM1#

main45286-0K010-E0iTGN40..MA;TGN41..GL..TAIW200505-201111

SANDAL WOOD,TRIM0#

main45286-0K010-E1iTGN40..MA200809-201110

ASH BROWN,TRIM4#

main45286-0K020-B0iKUN40,TGN40..DLX..PHL;KUN40,TGN40..5F..STD..(IDN,PHL,TH,VN)200809-201202

DK.GRAY,TRIM1#

main45286-0K020-E0iKUN40..(DLX,GL)..DCR..PHL;KUN40,TGN40..GL..(HDCR,HTWC)..PHL;KUN40,TGN4#..(DLX,GL)..(GCC,IDN,TH,VN)200408-200809

SANDAL WOOD,TRIM0#

main45286-0K020-E1iKUN40,TGN40..GL..PHL;KUN40,TGN4#..GCC,IDN,TH,VN200808-201202

ASH BROWN,TRIM4#

main45286-0K030-E0iKUN40,TGN40..IND200502-200812

SANDAL WOOD,TRIM0#

main45286-0K030-E1iKUN40,TGN40..IND200812-201201

ASH BROWN,TRIM4#

45287COVER, STEERING COLUMN, LWR

main45287-0K010-B0iTGN41..TAIW;TGN40..GL..TAIW;TGN40..(DLX,STD)..(MA,TAIW)200505-201606

DK.GRAY,TRIM1#

main45287-0K010-E0iTGN40..MA;TGN41..GL..TAIW200505-201111

SANDAL WOOD,TRIM0#

main45287-0K010-E1iTGN40..MA200809-201110

ASH BROWN,TRIM4#

main45287-0K020-B0iTGN40..4FC..DLX..(IDN,PHL);KUN40..(DLX,STD)..(IDN,PHL);TGN40..5F..(DLX,STD)..(IDN,PHL,TH,VN)200408-200809

DK.GRAY,TRIM1#

main45287-0K020-E0iKUN40..(DLX,GL)..DCR..PHL;KUN40,TGN40..GL..(HDCR,HTWC)..PHL;KUN40,TGN4#..(DLX,GL)..(GCC,IDN,TH,VN)200408-200809

SANDAL WOOD,TRIM0#

main45287-0K020-E1iKUN40,TGN40..GL..PHL;KUN40,TGN4#..GCC,IDN,TH,VN200808-201202

ASH BROWN,TRIM4#

main45287-0K030-E0iKUN40,TGN40..IND200502-200812

SANDAL WOOD,TRIM0#

main45287-0K030-E1iKUN40,TGN40..IND200812-201201

ASH BROWN,TRIM4#

45897BOLT, STEERING LOCK SET

main45897-0K010×2iTGN40..5F..(DLX,GL,STD);KUN40,TGN41..WG..(DLX,GL,STD);TGN40..4FC..(DLX,GL)..(IDN,MA,PHL,TAIW,TH)200408

8401

90105T0062

main90105-T0062

90105T0100

main90105-T0100

90119T0031

main90119-T0031

90119T0168

main90119-T0168

90159T0003

main90159-T0003

90164T0004

main90164-T0004

19 parts on this diagram · 3 diagrams in section
