REAR BUMPER & BUMPER STAY

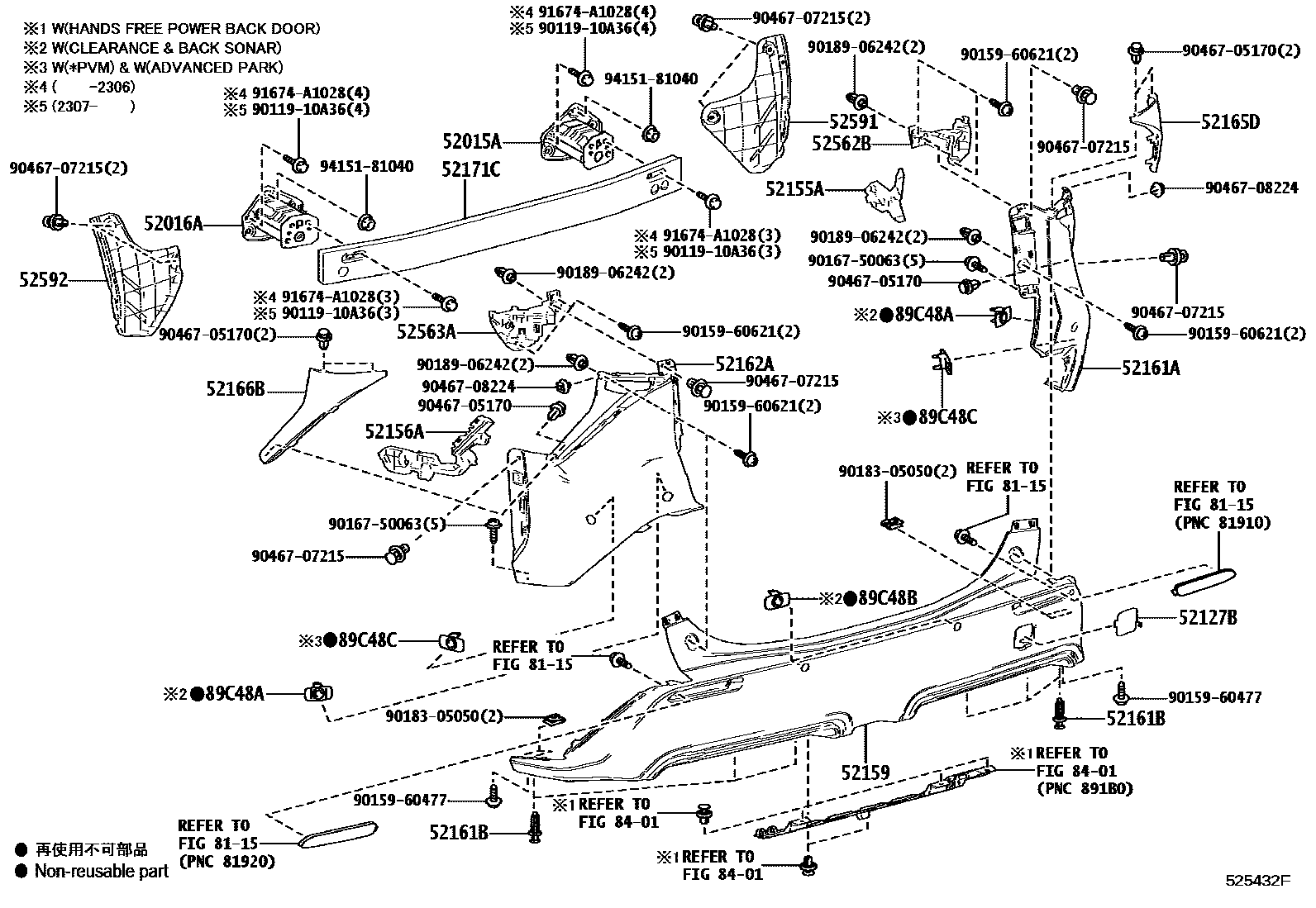

Parts diagram
52015AARM SUB-ASSY, REAR BUMPER, RH
main52015-42030i202203-202411
52016AARM SUB-ASSY, REAR BUMPER, LH
main52016-42030i202203-202411
52127BCOVER, REAR BUMPER HOLE, RH
main52107-42040i202203-202411
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-42060i202203-202411
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-42060i202203-202411
52159COVER, REAR BUMPER
main52159-42260i202203-202411
NO PAINT REQ.
main52159-42949i202203-202411
NO PAINT REQ.
main52159-42949i202203-202411
NO PAINT REQ.,CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE)
52161APIECE, REAR BUMPER, RH
main52161-42947i202203-202411
main52161-42948i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE)
main52161-42949i202203-202411
52161BPIECE, REAR BUMPER
main52161-16010i202203-202411
52162APIECE, REAR BUMPER, LH
main52162-42947i202203-202411
main52162-42948i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE)
main52162-42949i202203-202411
52165DEXTENSION, REAR BUMPER CORNER, RH
main52165-42050i202203-202411
52166BEXTENSION, REAR BUMPER CORNER, LH
main52166-42030i202203-202411
52171CREINFORCEMENT, REAR BUMPER
main52171-42130i202203-202411
52562BRETAINER, REAR BUMPER, UPPER RH
main52562-42070i202203-202411
52563ARETAINER, REAR BUMPER, UPPER LH
main52563-42060i202203-202411
52591SEAL, REAR BUMPER SIDE, RH
main52591-42110i202203-202411
52592SEAL, REAR BUMPER SIDE, LH
main52592-42110i202203-202411
8115
8401
89C48ARETAINER, ULTRASONIC SENSOR, REAR CORNER
main89348-42130-A0i202203-202411
PLATINUM WHITE PEARL MC.,089 ,2VP,RH
main89348-42130-A0i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),PLATINUM WHITE PEARL MC.,089 ,2VP,RH
main89348-42130-B0i202203-202411
PRECIOUS SILVER,1J6 ,2MR,RH
main89348-42130-B0i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),PRECIOUS SILVER,1J6 ,2MR,RH
main89348-42130-B2i202203-202411
PRECIOUS METAL,1L5 ,2WC,RH
main89348-42130-B2i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),PRECIOUS METAL,1L5 ,2WC,RH
main89348-42130-C0i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),BLACK,202,RH
main89348-42130-C0i202203-202411
BLACK,202,RH
main89348-42130-D0i202203-202411
EMOTIONAL RED 2,2TB ,3U5,RH
main89348-42130-D0i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),EMOTIONAL RED 2,2TB ,3U5,RH
main89348-42130-J0i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),DK.BLUE MC.,2MT ,8S6,RH
main89348-42130-J0i202203-202411
DK.BLUE MC.,2MT ,8S6,RH
main89348-42140-A0i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),PLATINUM WHITE PEARL MC.,089 ,2VP,LH
main89348-42140-A0i202203-202411
PLATINUM WHITE PEARL MC.,089 ,2VP,LH
main89348-42140-B0i202203-202411
PRECIOUS SILVER,1J6 ,2MR,LH
main89348-42140-B0i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),PRECIOUS SILVER,1J6 ,2MR,LH
main89348-42140-B2i202203-202411
PRECIOUS METAL,1L5 ,2WC,LH
main89348-42140-B2i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),PRECIOUS METAL,1L5 ,2WC,LH
main89348-42140-C0i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),BLACK,202,LH
main89348-42140-C0i202203-202411
BLACK,202,LH
main89348-42140-D0i202203-202411
EMOTIONAL RED 2,2TB ,3U5,LH
main89348-42140-D0i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),EMOTIONAL RED 2,2TB ,3U5,LH
main89348-42140-J0i202203-202411
DK.BLUE MC.,2MT ,8S6,LH
main89348-42140-J0i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),DK.BLUE MC.,2MT ,8S6,LH
89C48BRETAINER, ULTRASONIC SENSOR, REAR CENTER
main89348-78120-C2i202203-202411
CLEARANCE & BACK SONAR-WITH(PARKING SUPPORT BRAKE),DUMMY-MAT BLACK
main89348-78120-C2i202203-202411
DUMMY-MAT BLACK
89C48CRETAINER, ULTRASONIC SENSOR, REAR SIDE
main89348-42130-A0i202203-202411
PLATINUM WHITE PEARL MC.,089 ,2VP,RH
main89348-42130-B0i202203-202411
PRECIOUS SILVER,1J6 ,2MR,RH
main89348-42130-B2i202203-202411
PRECIOUS METAL,1L5 ,2WC,RH
main89348-42130-C0i202203-202411
BLACK,202,RH
main89348-42130-D0i202203-202411
EMOTIONAL RED 2,2TB ,3U5,RH
main89348-42130-J0i202203-202411
DK.BLUE MC.,2MT ,8S6,RH
main89348-42140-A0i202203-202411
PLATINUM WHITE PEARL MC.,089 ,2VP,LH
main89348-42140-B0i202203-202411
PRECIOUS SILVER,1J6 ,2MR,LH
main89348-42140-B2i202203-202411
PRECIOUS METAL,1L5 ,2WC,LH
main89348-42140-C0i202203-202411
BLACK,202,LH
main89348-42140-D0i202203-202411
EMOTIONAL RED 2,2TB ,3U5,LH
main89348-42140-J0i202203-202411
DK.BLUE MC.,2MT ,8S6,LH
9011910A36
9015960477
9015960621
9016750063
9018305050
9018906242
9046705170
9046707215
9046708224
91674A1028
9415181040

32 parts on this diagram · 1 diagram in section
