FLOOR PAN & LOWER BACK PANEL

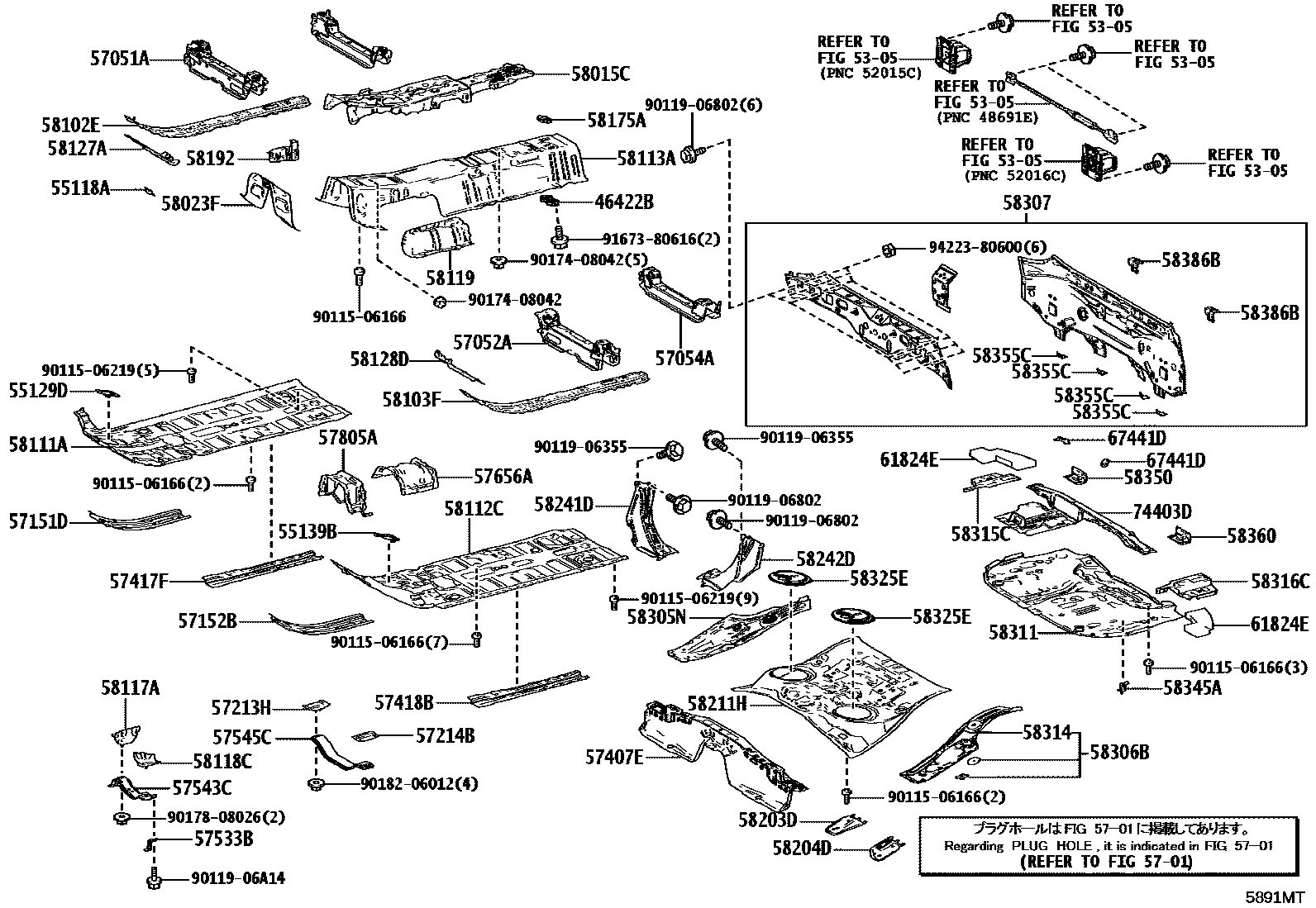

Parts diagram
46422BCAP, PARKING BRAKE CABLE, CASING
main46422-12011i202408
5305
55118AEXTENSION, DASH PANEL, RH
main55118-52020i202408
55129DCOVER, DASH PANEL HOLE, RH
main55129-52060i202408
55139BCOVER, DASH PANEL HOLE, LH
main55139-52030i202408
5701
57051AMEMBER SUB-ASSY, FRONT FLOOR CROSS, RH
main57051-52090i202408
57052AMEMBER SUB-ASSY, FRONT FLOOR CROSS, LH
main57052-52080i202408
57054AREINFORCEMENT SUB-ASSY, FRONT FLOOR CROSSMEMBER, LH
main57054-52040i202408
57151DREINFORCEMENT, FRONT SIDE MEMBER, NO.1 RH
main57151-52040i202408
57152BREINFORCEMENT, FRONT SIDE MEMBER, NO.1 LH
main57152-52040i202408
57213HBRACKET, BODY MOUNTING, NO.2 RH
main57213-52010i202408
57214BBRACKET, BODY MOUNTING, NO.2 LH
main57213-52010i202408
57407EMEMBER SUB-ASSY, CENTER FLOOR CROSS
main57407-52130i202408
57417FREINFORCEMENT, FRONT FLOOR UNDER, RH
main57417-52050i202408
57418BREINFORCEMENT, FRONT FLOOR UNDER, LH
main57417-52050i202408
57533BBRACE, FRONT FLOOR, CENTER
main57533-52040i202408
57543CBRACE, CENTER FLOOR, NO.1
main57543-52010i202408
57545CBRACE, CENTER FLOOR, NO.2
main57545-52020i202408
57656ABRACKET, EXHAUST PIPE MOUNTING, NO.1
main57656-52140i202408
57805AREINFORCE SUB-ASSY, NO.1 SEAT LEG, REAR NO.1
main57805-52200i202408
58015CPANEL SUB-ASSY, FRONT FLOOR HOUSING
main58015-52130i202408
58023FBRACKET SUB-ASSY, FLEXIBLE HOSE
main58023-K0010i202408
58102EREINFORCEMENT SUB-ASSY, FRONT FLOOR, RH
main58102-52070i202408
58103FREINFORCEMENT SUB-ASSY, FRONT FLOOR, LH
main58103-52110i202408
58111APAN, FRONT FLOOR, RH
main58111-52250i202408
58112CPAN, FRONT FLOOR, LH
main58112-52200i202408
58113APANEL, FRONT FLOOR, CENTER
main58113-52948i202408
58117AREINFORCEMENT, FRONT FLOOR SIDE, RH
main58117-52100i202408
58118CREINFORCEMENT, FRONT FLOOR SIDE, LH
main58118-52050i202408
58119PLATE, FRONT FLOOR SIDE, FRONT
main58119-52030i202408
58127AREINFORCE, FRONT CROSS TO FRONT PANEL MEMBER, RH
main58127-52060i202408
58128DREINFORCE, FRONT CROSS TO FRONT PANEL MEMBER, LH
main58128-52040i202408
58175AREINFORCEMENT, PARKING BRAKE BASE, NO.1
main58175-K0020i202408
58192PANEL, FOOTREST
main58192-52050i202408
58203DBRACKET SUB-ASSY, REAR SEAT HINGE, OUTER RH
main58203-52140i202408
58204DBRACKET SUB-ASSY, REAR SEAT HINGE, OUTER LH
main58204-52120i202408
58211HPAN, CENTER FLOOR
main58211-52340i202408
58241DGUSSET, WHEELHOUSE INNER, FRONT RH
main58241-52040i202408
58242DGUSSET, WHEELHOUSE INNER, FRONT LH
main58242-52030i202408
58305NEXTENSION SUB-ASSY, REAR FLOOR TO QUARTER, RH
main58305-52110i202408
58306BEXTENSION SUB-ASSY, REAR FLOOR TO QUARTER, LH
main58306-52150i202408
58307PANEL SUB-ASSY, BODY LOWER BACK
main58307-52850i202408
58311PAN, REAR FLOOR
main58311-12440i202408
58314PANEL, REAR FLOOR SIDE, LH
main58314-52090i202408
58315CEXTENSION, REAR FLOOR SIDE PANEL, RH
main58315-52220i202408
58316CEXTENSION, REAR FLOOR SIDE PANEL, LH
main58316-52250i202408
58325ECOVER, REAR FLOOR SERVICE HOLE
main58325-10051i202408
58345ABRACKET, REAR FLOOR HEAT INSULATOR, NO.1
main58345-12070i202408
58350REINFORCEMENT ASSY, REAR FLOOR PANEL, RH
main58350-47010i202408
58355CBRACKET, REAR BUMPER ARM
main58355-53030i202408
58360REINFORCEMENT ASSY, REAR FLOOR PANEL, LH
main58350-47010i202408
58386BBRACKET, REAR BUMPER COVER, NO.2
main58386-47020i202408
61824EPLATE, NOISE CONTROL, NO.1
main61824-52060i202408
67441DPLATE, FRONT DOOR REAR FRAME TO INSIDE PANEL, RH
main67441-60020i202408
74403DCARRIER SUB-ASSY, BATTERY
main74403-12030i202408
9011506166
9011506219
9011906355
9011906802
9011906A14
9017408042
9017808026
9018206012
9167380616
9422380600

66 parts on this diagram · 1 diagram in section
