BRAKE TUBE & CLAMP

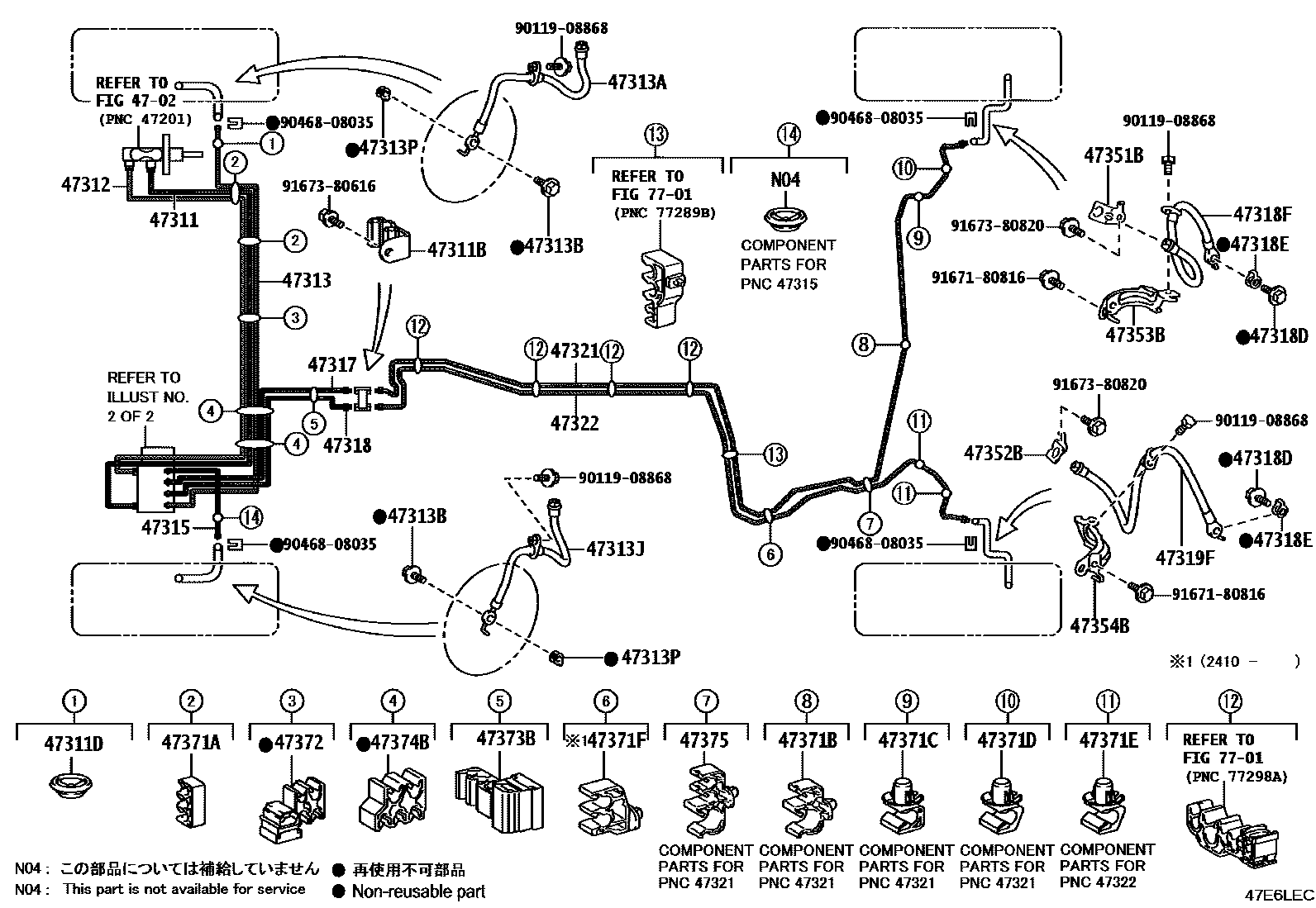

Parts diagram
4702
47311TUBE, FRONT BRAKE, NO.1
main47311-52800i202408
47311BWAY, NO.1(FOR FRONT BRAKE TUBE)
main90412-10317i202408
47311DGROMMET(FOR FRONT BRAKE TUBE)
main90480-25037i202408
47312TUBE, FRONT BRAKE, NO.2
main47312-52740i202408
47313TUBE, FRONT BRAKE, NO.3
main47313-52380i202408
47313AHOSE, FLEXIBLE, NO.1(FOR FRONT)
main90947-02L47i202408
47313BBOLT, UNION(FOR FRONT FLEXIBLE HOSE)
main90401-10058i202408
47313JHOSE, FLEXIBLE, NO.2(FOR FRONT)
main90947-02L48i202408
47313PGASKET(FOR FRONT FLEXIBLE HOSE)
main47389-50021i202408
47315TUBE, FRONT BRAKE, NO.5
main47315-52380i202408
47317TUBE, FRONT BRAKE, NO.7
main47317-52380i202408
47318TUBE, FRONT BRAKE, NO.8
main47318-52380i202408
47318DBOLT, UNION(FOR REAR FLEXIBLE HOSE)
main90401-10058i202408
47318EGASKET(FOR REAR FLEXIBLE HOSE)
main47389-50021i202408
47318FHOSE, FLEXIBLE(FOR REAR RH)
main90947-02H69i202408
47319FHOSE, FLEXIBLE(FOR REAR LH)
main90947-02H70i202408
47321TUBE, REAR BRAKE, NO.1
main47321-52500i202408
47322TUBE, REAR BRAKE, NO.2
main47322-52500i202408
47351BBRACKET, FLEXIBLE HOSE, NO.1
main47351-47030i202408
47352BBRACKET, FLEXIBLE HOSE, NO.2
main47352-47030i202408
47353BBRACKET, FLEXIBLE HOSE, NO.3
main47351-10110i202408
47354BBRACKET, FLEXIBLE HOSE, NO.4
main47352-10060i202408
47371ACLAMP, BRAKE TUBE, NO.1
main90949-01E43i202408
47371BCLAMP, BRAKE TUBE, NO.6
main77285-47110i202408
47371CCLAMP, BRAKE TUBE, NO.7
main90949-01D17i202408
47371DCLAMP, BRAKE TUBE, NO.8
main90949-01E10i202408
47371ECLAMP, BRAKE TUBE, NO.9
main90949-01E10i202408
47371FCLAMP, BRAKE TUBE, NO.10
main77286-52280i202410
47372CLAMP, BRAKE TUBE, NO.2
main90949-01E30i202408
47373BCLAMP, BRAKE TUBE, NO.3
main90949-01E62i202408
47374BCLAMP, BRAKE TUBE, NO.4
main90949-01E40i202408
47375CLAMP, BRAKE TUBE, NO.5
main77286-47050i202408
7701
9011908868
9046808035
9167180816
9167380616
9167380820

39 parts on this diagram · 2 diagrams in section
