REAR DISC BRAKE CALIPER & DUST COVER

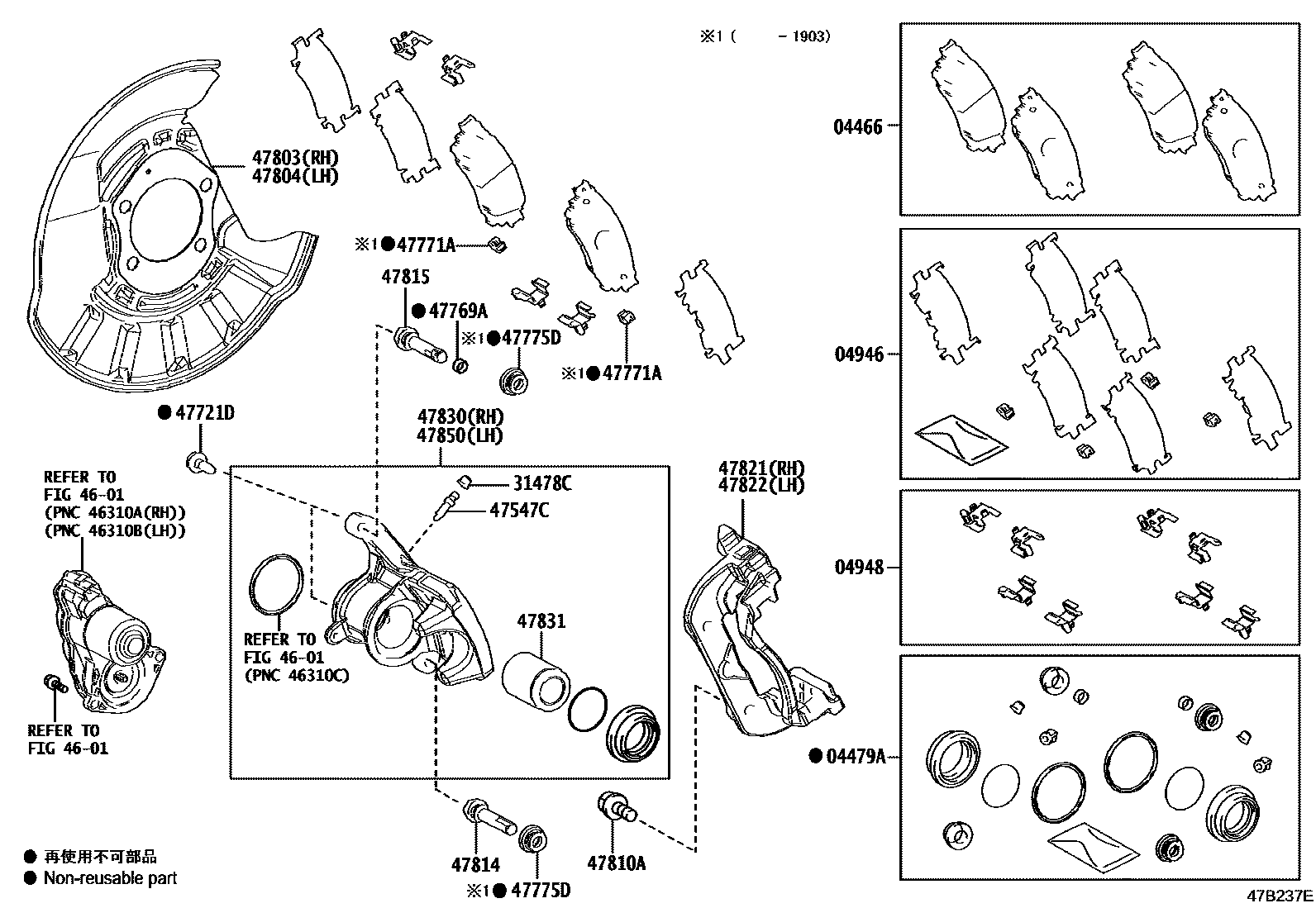

Parts diagram
04466PAD KIT, DISC BRAKE, REAR
main04466-02370i201808-202106
MARK AK NS554
04479ACYLINDER KIT, DISC BRAKE, REAR
main04479-06370i201808-202106
04946SHIM KIT, ANTI SQUEAL(FOR REAR DISC BRAKE)
main04946-06150i201808-202106
04948FITTING KIT, DISC BRAKE, REAR
main04948-02170i202102-202106
main04948-06070i201808-202101
31478CCAP, BLEEDER PLUG(FOR REAR DISC BRAKE)
main31478-0N010i201808-202106
4601
47547CPLUG, BLEEDER(FOR REAR DISC BRAKE)
main47547-20010i201808-202106
47721DBOLT(FOR REAR DISC BRAKE CYLINDER MOUTING)
main90016-AA612i201808-202106
47769ABUSH, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47769-0P010i201808-202106
47771APLATE, PAD WEAR INDICATOR(FOR REAR DISC BRAKE)
main47871-78010i201808-201903
47775DBOOT, BUSH DUST(FOR REAR DISC BRAKE)
main47875-06180i201808-201903
47803COVER SUB-ASSY, DISC BRAKE DUST, REAR RH
main47803-06030i201808-202106
47804COVER SUB-ASSY, DISC BRAKE DUST, REAR LH
main47804-06030i201808-202106
47810ABOLT, HEXAGON(FOR REAR CALIPER)
main90105-12174i201808-202106
(J)
main90105-C0255i201808-202106
(L)
47814PIN, CYLINDER SLIDE, NO.1(FOR REAR DISC BRAKE)
main47814-06180i201808-202106
47815PIN, REAR CYLINDER SLIDE, NO.2(FOR REAR DISC BRAKE)
main47815-06180i201808-202106
47821MOUNTING, REAR DISC BRAKE CYLINDER, RH
main47821-06180i201808-202106
47822MOUNTING, REAR DISC BRAKE CYLINDER, LH
main47822-06170i201808-202106
47830CYLINDER ASSY, DISC BRAKE, REAR RH
main47830-06180i201808-202106
47831PISTON, REAR DISC BRAKE
main47831-06180i202006-202302
(L)
main47831-06180i201808-202006
main47831-07030i202302
(L)
main47831-78010i202006-202106
(J)
47850CYLINDER ASSY, DISC BRAKE, REAR LH
main47850-06170i201808-202106

21 parts on this diagram · 1 diagram in section
