FRONT FENDER APRON & DASH PANEL

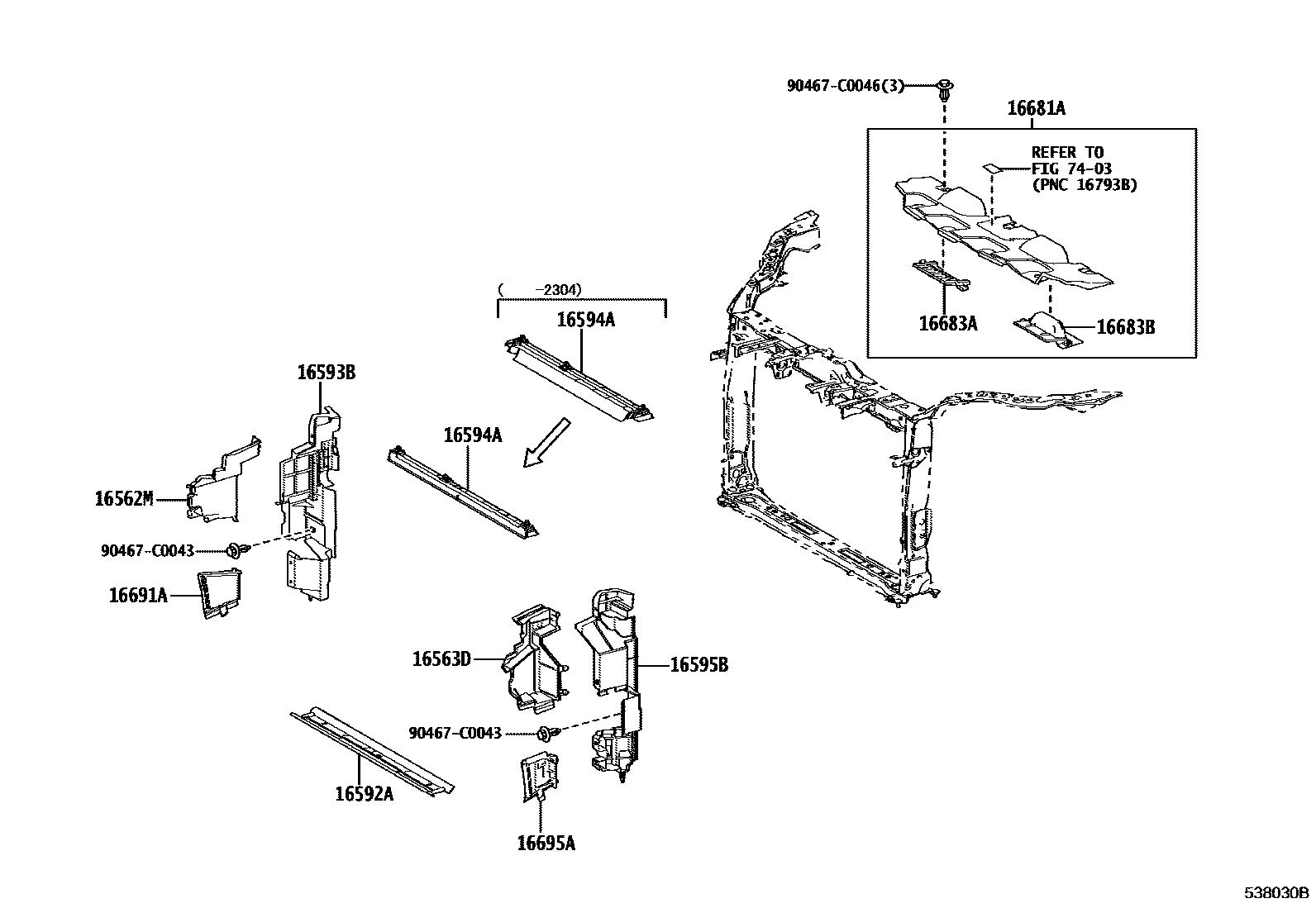

Parts diagram
16562MSEAL, RADIATOR TO SUPPORT, NO.2
main16562-F2030i202111-202408
16563DSEAL, RADIATOR TO SUPPORT, NO.3
main16563-F2030i202111-202408
16592AGUIDE, RADIATOR AIR, NO.3
main16592-F0070i202111-202408
main16592-F2050i202111-202408
16593BGUIDE, RADIATOR AIR, NO.1 RH
main16593-F0320i202111-202408
16594AGUIDE, RADIATOR AIR, NO.2
main16594-F0100i202111-202304
main16594-F0170i202304-202408
16595BGUIDE, RADIATOR AIR, NO.1 LH
main16595-F0340i202111-202408
16681APLATE, RADIATOR UPPER AIR GUIDE
main16681-F0060i202111-202408
main16681-F2030i202111-202408
16683APLATE, RADIATOR LOWER AIR GUIDE
main16683-F2010i202111-202408
16683BPLATE, RADIATOR LOWER AIR GUIDE, NO.2
main16683-F2020i202111-202408
16691APLATE, RADIATOR SIDE AIR GUIDE, FRONT RH
main16691-F2010i202111-202408
16695APLATE, RADIATOR SIDE AIR GUIDE, FRONT LH
main16695-F2020i202111-202408
7403
90467C0043
90467C0046

14 parts on this diagram · 4 diagrams in section
