TRANSAXLE ASSY(CVT)

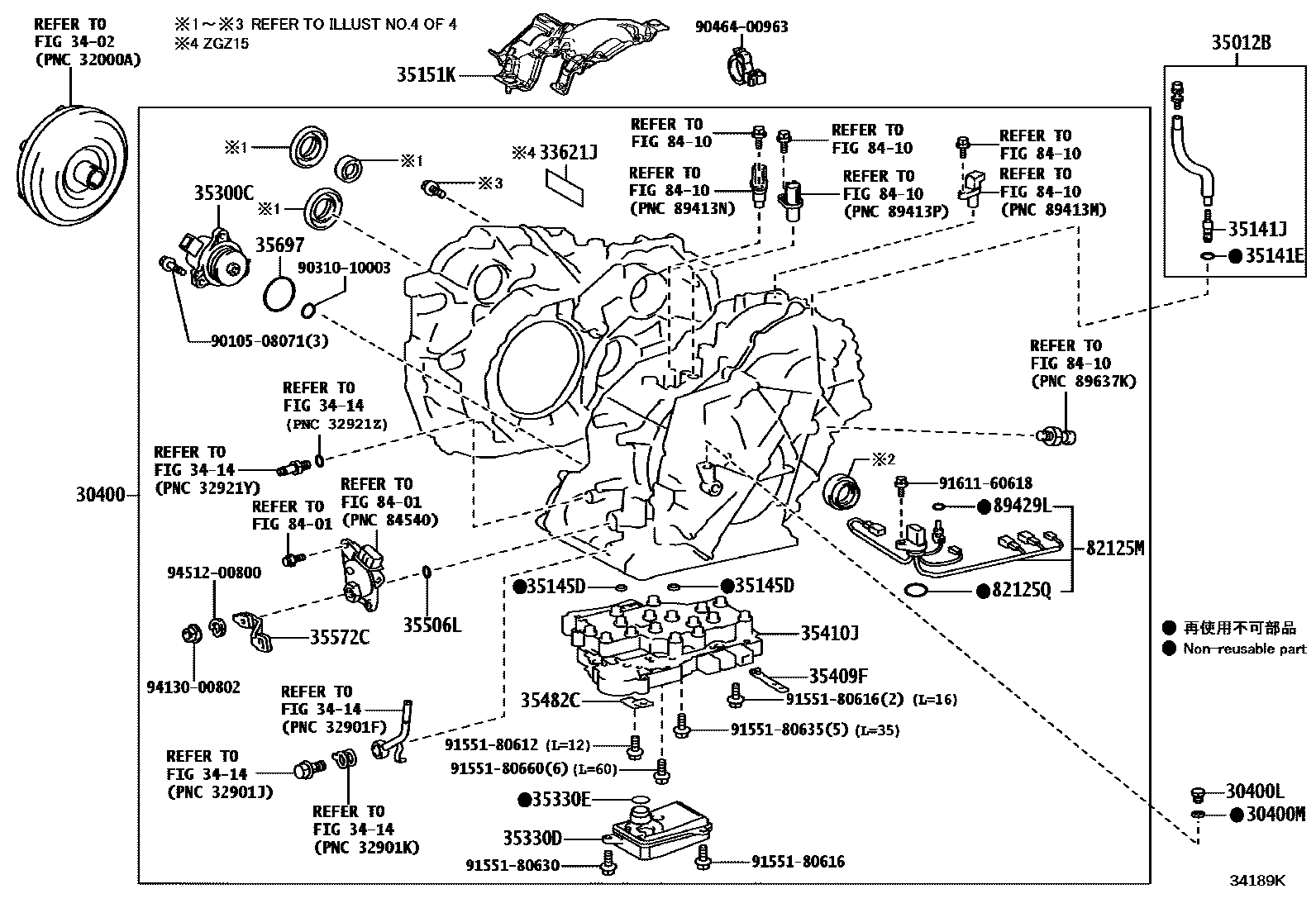

Parts diagram
30400TRANSAXLE ASSY, CONTINUOUSLY VARIABLE
main30400-48021i201412-202109
K114F
main30400-78011i201412-202109
K114
30400LPLUG , FILLER(CVT)
main90341-12025i201412-201709
30400MGASKET, FILLER PLUG(CVT)
main90430-12221i201412-201709
33621JLABEL, TRANSAXLE OIL INFORMATION
main33621-28021i201412-202109
3402
3414
35012BHOSE SUB-ASSY, TRANSMISSION BREATHER
main35012-28030i201412-202109
35141ERING, O(FOR BREATHER PLUG)
main90301-06021i201412-201709
35141JPLUG, BREATHER, NO.2(CVT)
main90930-03157i201412-201709
35145DGASKET, TRANSAXLE CASE
main35145-33010i201412-202109
35151KCOVER, AUTOMATIC TRANSMISSION CASE
main35151-48070i201412-201709
35300CPUMP ASSY, OIL W/MOTOR
main35300-28030i201412-202109
35330DSTRAINER ASSY, OIL
main35330-28020i201412-202109
35330ERING, O (FOR OIL STRAINER)
main90301-24013i201412-202109
35409FSPRING SUB-ASSY, MANUAL DETENT
main35409-44010i201412-202109
35410JBODY ASSY, TRANSMISSION VALVE
main35410-28481i201412-201906
main35410-28482i201906-202109
35482CCLAMP, TEMPERATURE SENSOR
main35482-73010i201412-202109
35506LSEAL, OIL (FOR MANUAL VALVE LEVER SHAFT)
main90311-12002i201412-202109
35572CLEVER, TRANSMISSION CONTROL SHAFT
main35572-28130i201412-202109
35697RING, TRANSAXLE OIL SEAL
main35697-28020i201412-202109
82125MWIRE, TRANSMISSION
main82125-48030i201412-201807
main82125-48031i201808-202109
82125QRING, O(FOR TRANSMISSION WIRE)
main90301-21009i201709-202109
8401
8410
89429LRING, O(FOR OIL TEMPERATURE SENSOR)
main90301-06004i201709-202109
9010508071
9031010003
9046400963
9155180612
9155180616
9155180630
9155180635
9155180660
9161160618
9413000802
9451200800

36 parts on this diagram · 4 diagrams in section
