E
EPC Data

VACUUM PIPING

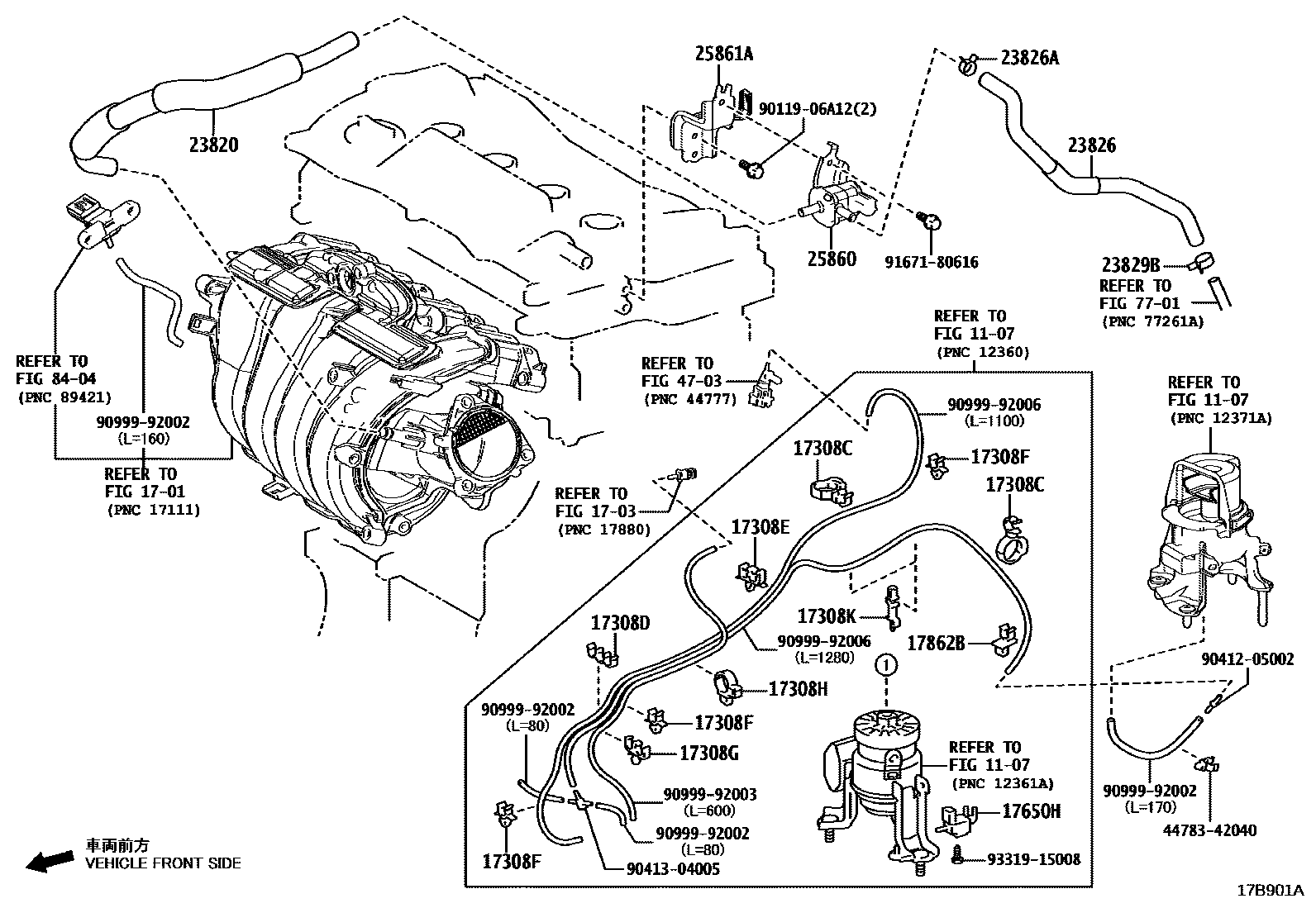

Parts diagram
1107
1701
1703
17308CCLAMP(FOR VACUUM HOSE)
main44783-33060i202111-202506
main44783-42040i202201-202403
NO.1:REFER ILLUST.
main44783-42040i202111-202405
main44783-42070i202201-202403
NO.2:REFER ILLUST.
main44783-42080i202201-202403
NO.3:REFER ILLUST.
17308DCLAMP, NO.2(FOR VACUUM HOSE)
main44783-42040i202111-202405
main44783-42050i202111-202506
main44783-42100i202201-202403
main90464-00074i202111-202506
17308ECLAMP, NO.3(FOR VACUUM HOSE)
main44783-42080i202111-202506
main44783-42090i202201-202403
17308FCLAMP, NO.4(FOR VACUUM HOSE)
main44783-42040i202111-202506
main44783-78020i202111-202405
main90464-00074i202201-202403
17308GCLAMP, NO.5(FOR VACUUM HOSE)
main90469-07012i202111-202506
17308HCLAMP, NO.6(FOR VACUUM HOSE)
main90959-01434i202111-202506
17308KCLAMP, NO.7(FOR VACUUM HOSE)
main44783-42040i202201-202403
main44783-78020i202111-202506
17650HVALVE, VACUUM SWITCHING
main90910-12059i202111-202506
(J)
main90910-TC003i202111-202506
(L)
17862BCLAMP, HOSE
main44783-42060i202111-202506
main77196-48010i202111-202405
23820HOSE ASSY, FUEL VAPOR FEED
main23820-25051i202111-202403
MOLDOVA SPEC
main23820-25051i202111-202403
MOROCCO SPEC
main23820-25051i202111-202403
VIETNAM SPEC
main23820-25051i202111-202403
CHILE SPEC
main23820-25051i202111-202403
UKRAINE SPEC
main23820-25051i202111-202403
AZB,GRZ SPEC
main23820-25051i202111-202405
main23820-25071i202111-202506
main23820-25150i202111-202403
main23820-25230i202111-202405
main23820-25260i202111-202506
23826HOSE, FUEL VAPOR FEED, NO.1
main23826-24040i202111-202506
main23826-25120i202111-202506
main23826-25260i202111-202405
23826ACLIP(FOR FUEL VAPOR FEED HOSE, NO.1)
main90466-13005i202111-202506
main96133-41501i202111-202506
23829HOSE, FUEL VAPOR FEED, NO.3
main23820-25200i202111-202312
main23820-25210i202111-202403
MOROCCO SPEC
main23820-25210i202111-202403
UKRAINE SPEC
main23820-25210i202111-202403
AZB,GRZ SPEC
main23820-25210i202111-202403
VIETNAM SPEC
main23820-25210i202111-202403
CHILE SPEC
main23820-25210i202111-202403
MOLDOVA SPEC
main23820-25210i202111-202405
main23820-25220i202111-202403
main23820-25600i202312-202402
23829BCLIP(FOR FUEL VAPOR FEED HOSE)
main90466-13005i202111-202405
main90466-15004i202111-202506
main96133-41501i202111-202506
main96136-41801i202111-202405
25860VALVE ASSY, VACUUM SWITCHING, NO.1
main25860-24020i202201-202403
main25860-25010i202111-202506
main25860-25020i202111-202403
AZB,GRZ SPEC
main25860-25020i202111-202403
MOROCCO SPEC
main25860-25020i202111-202403
VIETNAM SPEC
main25860-25020i202111-202403
CHILE SPEC
main25860-25020i202111-202403
MOLDOVA SPEC
main25860-25020i202111-202403
UKRAINE SPEC
main25860-25020i202111-202405
main25860-25040i202111-202506
main25860-25070i202111-202403
main25860-25080i202111-202405
25861ABRACKET, VACUUM SWITCHING VALVE, NO.2
main25862-25011i202111-202506
main25862-25020i202111-202405
4703
7701
8404
4478342040CLAMP, VACUUM HOSE
9011906A12
9041205002
9041304005
9099992002
9099992003
9099992006
9167180616
9331915008

31 parts on this diagram · 7 diagrams in section
