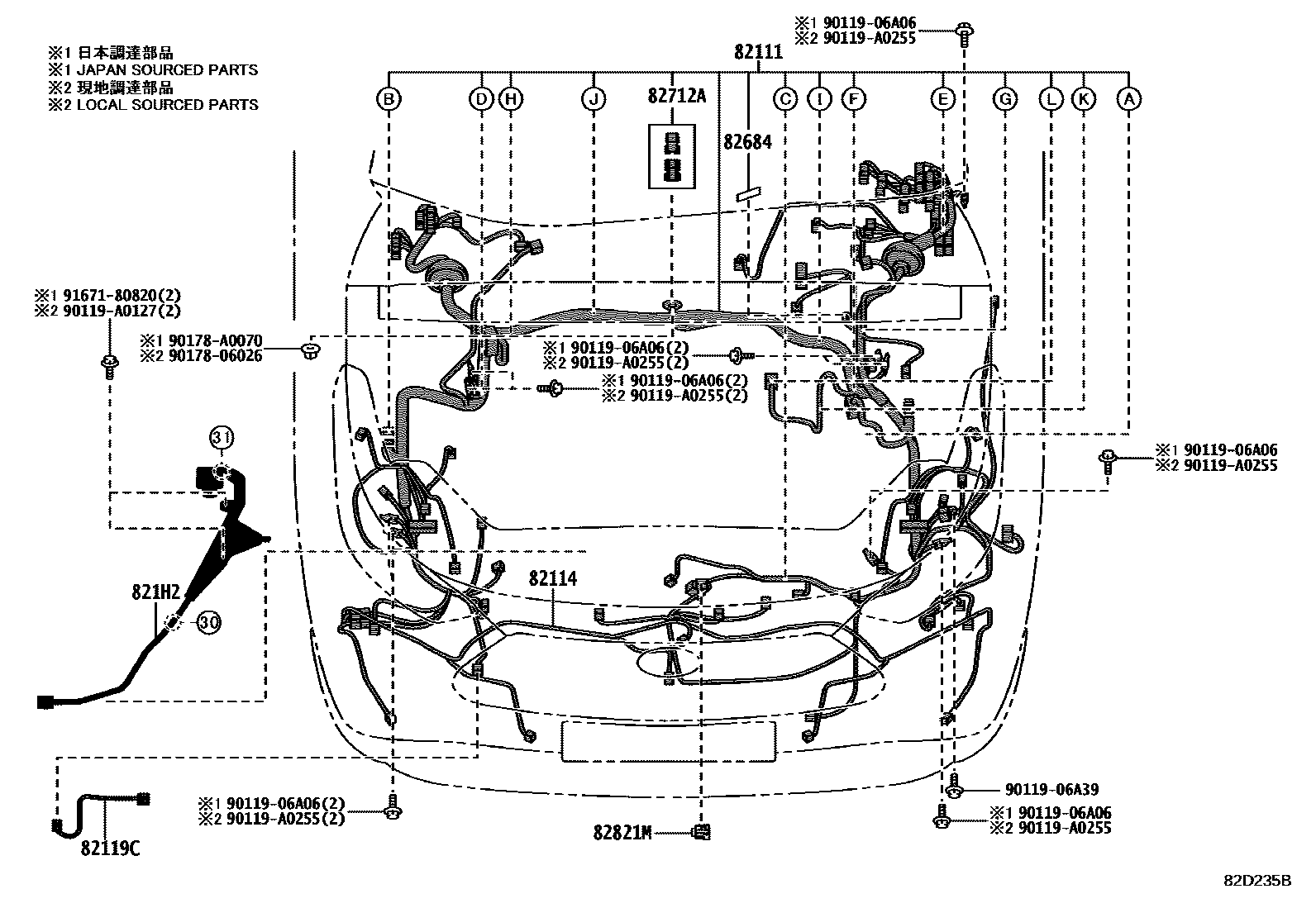

82111WIRE, ENGINE ROOM MAIN

main82111-0ET60iGSU75..LE..RUS202003-202210

main82111-0ET80iGSU75..LIMD..RUS202003-202210

main82111-0EU50iGSU7#..LE..ARL202012-202210

main82111-0EU60iGSU7#..LIMD..ARL202012-202210

main82111-0EU90iAXUH70..LIMD202002-202110

main82111-0EU91iAXUH70..LIMD202110-202210

main82111-0EV00iAXUH70..LE,XLE202002-202110

main82111-0EV01iAXUH70..LE,XLE202110-202210

main82111-0EV70iAXUH78..LIMD..GCC202002-202110

main82111-0EV71iAXUH78..LIMD..GCC202110-202210

main82111-0EV80iAXUH78..(LE,XLE)..GCC202002-202110

main82111-0EV81iAXUH78..(LE,XLE)..GCC202110-202210

main82111-0EX00iAXUH78..LHD..XLE..EUR202011-202110

main82111-0EX01iAXUH78..LHD..XLE..EUR202110-202210

main82111-0EX10iAXUH78..LHD..LIMD..EUR202011-202110

main82111-0EX11iAXUH78..LHD..LIMD..EUR202110-202210

main82111-0EX50iAXUH78..RHD..XLE202011-202110

main82111-0EX51iAXUH78..RHD..XLE202110-202210

main82111-0EX60iAXUH78..RHD..LIMD..EUR202011-202110

main82111-0EX61iAXUH78..RHD..LIMD..EUR202110-202210

main82115-0E200iAXUH78..LE..ARL202012-202110

main82115-0E201iAXUH78..LE..ARL202110-202210

main82115-0E210iAXUH78..LIMD..ARL202012-202110

main82115-0E211iAXUH78..LIMD..ARL202110-202210

main82115-0E870iTXUA7#..LE..ARL202210-202312

main82115-0EB00iAXUH70..LIMD202210-202311

main82115-0EB20iAXUH78..LIMD..GCC202210-202311

main82115-0EB60iTXUA75..LIMD..RUS202210-202311

main82115-0EB80iTXUA7#..LIMD..ARL202210-202312

main82115-0EC40iAXUH78..LIMD..ARL202210-202312

main82115-0EC80iTXUA75..LE..RUS202210-202311

main82115-0EE30iAXUH70..LE,XLE202210-202311

main82115-0EE60iAXUH78..(LE,XLE)..GCC202210-202311

main82115-0EF10iAXUH78..XLE..EUR202210-202311

main82115-0EF20iAXUH78..LHD..LIMD..EUR202210-202311

main82115-0EF50iAXUH78..LE..ARL202210-202312

main82115-0EF70iAXUH78..RHD..EUR202210-202312

main82115-0EQ30iTXUA75..LE..RUS202311

main82115-0ER60iAXUH70..LE,XLE202311

main82115-0ER90iAXUH78..(LE,XLE)..GCC202311

main82115-0ES40iAXUH78..XLE..EUR202311

main82115-0ES50iAXUH78..LHD..LIMD..EUR202311

main82115-0ES80iAXUH78..LE..ARL202401

main82115-0ET00iTXUA7#..LE..ARL202401

main82115-0ET20iAXUH78..LIMD..GCC202311

main82115-0ET60iTXUA75..LIMD..RUS202311

main82115-0ET80iTXUA7#..LIMD..ARL202401

main82115-0EU00iAXUH78..RHD..EUR202401

main82115-0EU20iAXUH78..LIMD..ARL202401

main82115-0EU90iAXUH70..LIMD202311-202410

82114WIRE, ENGINE ROOM, NO.4

main82114-0E090iAXUH78..LIMD..EUR;AXUH78,GSU7#..LE..ARL202011-202210

main82114-0E091iAXUH78..LIMD..EUR;AXUH78,TXUA7#..LE..ARL202210-202312

main82114-0E100iAXUH7#,GSU7#..LIMD..(ARL,GCC,RUS)202002-202210

main82114-0E210iGSU75..LE..RUS202003-202210

main82114-0E211iTXUA75..LE..RUS202210-202311

main82114-0E220iAXUH7#..(LE,XLE)..GCC202002-202210

IRAQ SPEC

main82114-0E221iAXUH78..(LE,XLE)..GCC202210-202311

IRAQ SPEC&ACTIVE SAFETY PACKAGE-WITHOUT

main82114-0E221iAXUH7#..(LE,XLE)..GCC202311

IRAQ SPEC

main82114-0E610iAXUH78..LIMD..EUR202210-202312

PLATINUM PACKAGE

main82114-0E790iAXUH78..EUR;AXUH78,TXUA7#..LE..ARL202311

main82114-0E800iAXUH70..LIMD202311-202410

main82114-0E800iAXUH78,TXUA7#..LIMD..(ARL,GCC,RUS)202311

PLATINUM PACKAGE

main82114-0E820iTXUA75..LE..RUS202311

82119CWIRE, ENGINE ROOM, NO.5

main82119-08010iAXUH78..EUR202110-202312

821H2WIRE, HV AIR CONDITIONER

main821H2-0E030iAXUH7#202002-202312

main821H2-0E110iAXUH78;AXUH70..LE,XLE202311-202410

82684LABEL, CUT HIGH VOLTAGE ELECTRICITY

main82684-48020iAXUH78;AXUH70..LE,XLE202311-202410

82712ASUPPORT, WIRING HARNESS

main82712-0E030iAXUH7#202002-202410

82821MCOVER, CONNECTOR

main82821-0E040iAXUH78..LE..GCC202210-202311

U.A.E. SPEC&DATA COMMUNICATION MODULE-UAE DCM

main82821-0E040iAXUH78..LE..GCC202210-202311

BAHRAIN SPEC&DATA COMMUNICATION MODULE-MID-EAST DCM

main82821-0E040iAXUH78..LE..GCC202210-202311

QATAR SPEC&DATA COMMUNICATION MODULE-MID-EAST DCM

main82821-0E040iAXUH7#..LE..GCC202311

KUWAIT SPEC&DATA COMMUNICATION MODULE-MID-EAST DCM

main82821-0E040iAXUH7#..LE..GCC202311

DATA COMMUNICATION MODULE-MID-EAST DCM

main82821-0E040iAXUH7#..LE..GCC202002-202210

9011906A06

main90119-06A06

9011906A39

main90119-06A39

90119A0127

main90119-A0127

90119A0255

main90119-A0255

9017806026

main90178-06026

90178A0070

main90178-A0070

9167180820

main91671-80820

14 parts on this diagram · 37 diagrams in section
