E
EPC Data

FUEL INJECTION SYSTEM

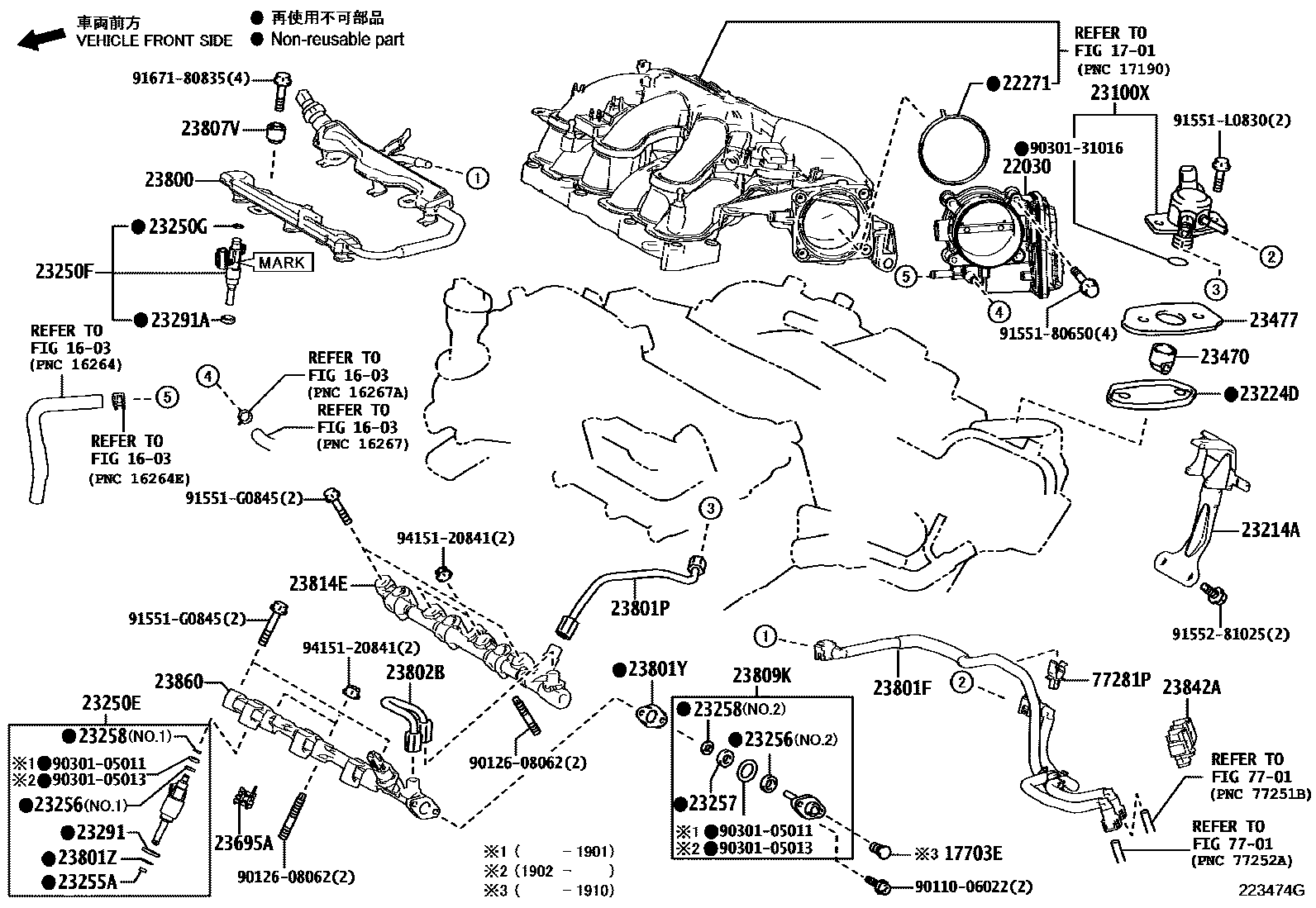

Parts diagram
1603
1701
17703ECAP SUB-ASSY, DUST
main17703-47010i¥70201712-201910
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-31090i¥52,700201712-201908
22271GASKET, THROTTLE BODY
main22271-31040i¥340201712-201908
23100XPUMP ASSY, FUEL (ENGINE ROOM SIDE)
main23101-31080i¥55,100201712-201908
main23101-31100i¥55,100201712-201908
23214APROTECTOR, FUEL PUMP
main23214-31010i¥2,080201712-201908
23224DGASKET, FUEL PUMP SPACER
main23224-31020i¥570201712-202111
sub23224-31021¥510
main23224-31021i¥510202112
23250EINJECTOR ASSY, FUEL(FOR DIRECT)
main23209-31170-06i201712-201908
MARK 6,REFER REPAIR MANUAL
main23209-31170-07i201712-201908
MARK 7,REFER REPAIR MANUAL
main23209-31170-08i201712-201908
MARK 8,REFER REPAIR MANUAL
main23209-31180-01i201712-201908
MARK 1,REFER REPAIR MANUAL
main23209-31180-02i201712-201908
MARK 2,REFER REPAIR MANUAL
main23209-31180-03i201712-201908
MARK 3,REFER REPAIR MANUAL
23250FINJECTOR ASSY, FUEL(FOR PORT)
main23209-39325i¥12,600201908-202002
MARK=23250-31140
main23209-39325i¥12,600201712-201908
main23209-39335i¥13,900201712-201908
sub23209-39325¥12,600
main23209-39435i¥12,600202002
MARK=23250-31230
23250GRING, O, NO.2(FOR FUEL INJECTOR)
main90301-07037i¥140201908
(J)
main90301-07037i¥140201712-202303
main90301-A0036i202002
(L)
23255ASEAL, FUEL INJECTOR
main23255-31020i¥150201712-201901
main23255-31030i¥340201902-201908
23256RING, FUEL INJECTOR BACK-UP, NO.1
main23256-25010i¥0201902-201908
NO.1
main23256-31010i¥300201712-201901
NO.1
main23256-31010i¥300201712-201908
NO.2
23257RING, FUEL INJECTOR BACK-UP, NO.2
main23257-47010i¥160201712-201908
23258RING, FUEL INJECTOR BACK-UP, NO.3
main23258-31010i¥0201712-201908
NO.2
main23258-31020i¥200201712-201908
NO.1
main23258-31030i¥0201712-201908
NO.1
23291INSULATOR, INJECTOR VIBRATION
main23291-31030i¥0201712-201908
23291AINSULATOR, INJECTOR VIBRATION
main23291-23010i¥240201712-201803
main23291-28020i¥310201804-201908
23470LIFTER ASSY, FUEL PUMP
main23470-25010i¥1,480201712-201908
23477GUIDE, FUEL PUMP LIFTER
main23477-31020i¥1,280201712-201908
23695ACLAMP, NOZZLE HOLDER
main23695-31020i¥200201712-201908
23800PIPE ASSY, FUEL DELIVERY W/SENSOR
main23800-31040i¥16,800201712-201908
23801FHOSE, FUEL, NO.1
main23801-31300i201712-201901
main23801-31301i201902-201908
main23801-31311i202007
TAIWAN SPEC
main23801-31320i¥5,100201712-201901
sub23801-31321¥4,180
main23801-31321i¥4,180201902-202007
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-31210i¥2,750201712-201908
23801YGASKET
main23893-47010i¥200201712-201908
23801ZRING, SNAP(FOR FUEL PIPE)
main90520-14004i¥0201712-201908
NO.2
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-31160i¥2,390201712-201908
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90561-08023i¥130201712-201908
23809KPLUG SUB-ASSY, FUEL PIPE
main23809-47010i¥1,380201712-201908
23814EPIPE, FUEL DELIVERY, RH
main23807-31110i¥20,700201712-201908
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-38010i¥640201712-201908
23860PIPE ASSY, FUEL DELIVERY W/SENSOR, LH
main23860-31030i¥21,500201712-201908
7701
77281PCLAMP, FUEL HOSE
main77281-48140i¥190201712-201908
9011006022
main90110-06022¥60
9012608062
main90126-08062¥80
9030105011
main90301-05011¥140
9030105013
9030131016
9155180650
main91551-80650¥80
91551G0845
main91551-G0845¥100
91551L0830
main91551-L0830¥80
9155281025
main91552-81025¥100
9167180835
main91671-80835¥100
9415120841
main94151-20841¥80

44 parts on this diagram · 2 diagrams in section
