REAR BUMPER & BUMPER STAY

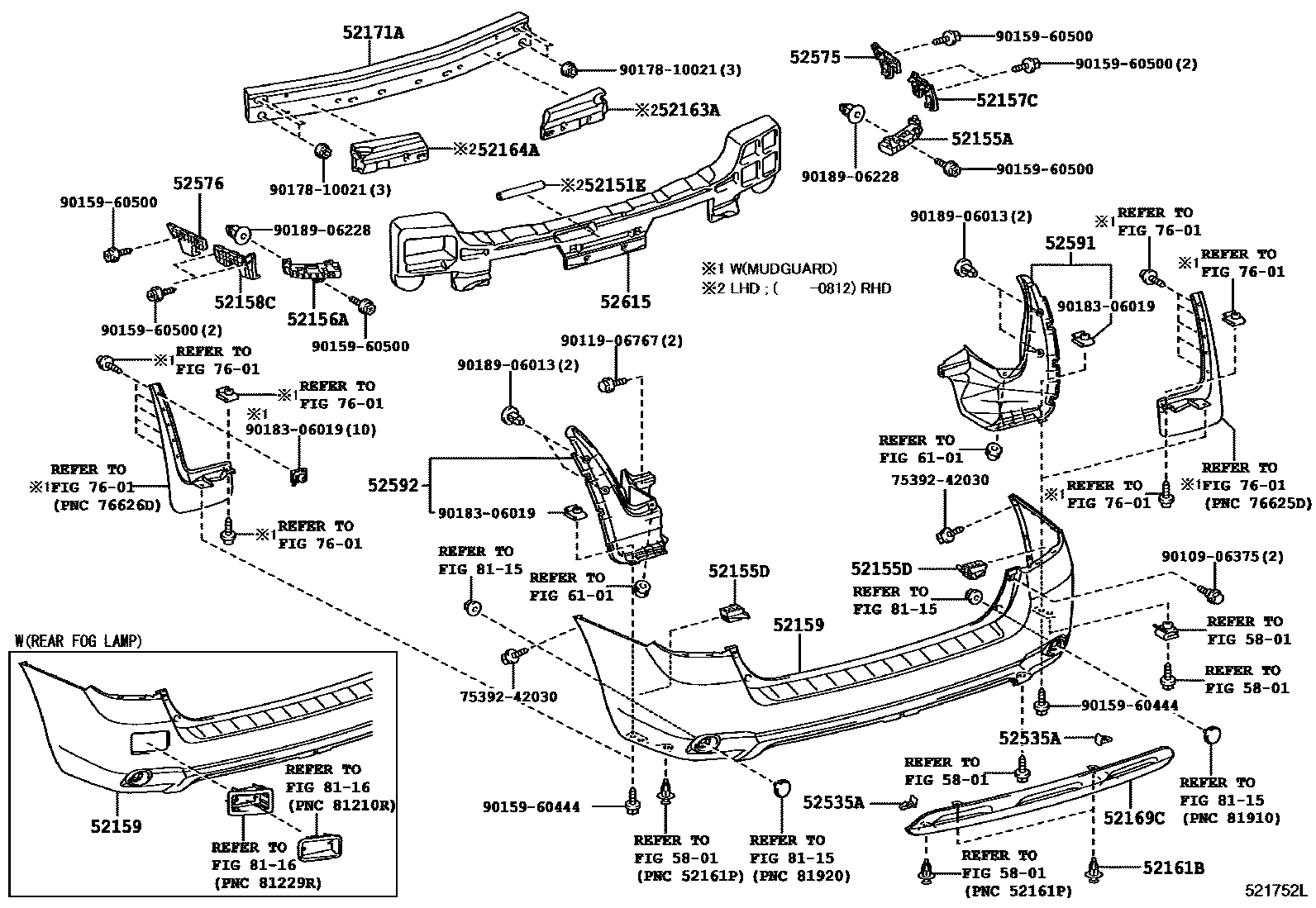

Parts diagram
52151EBAR, REAR BUMPER
main52151-48030i200705-200901
NO PAINT REQ.
52155ASUPPORT, REAR BUMPER SIDE, RH
main52155-48020i200705-201007
main52155-48040i201007
52155DSUPPORT, REAR BUMPER SIDE
main52154-48010i200705-201007
52156ASUPPORT, REAR BUMPER SIDE, LH
main52156-48020i200705-201007
main52156-48040i201007
52157CSUPPORT, REAR BUMPER SIDE, NO.2 RH
main52157-48010i200705-201007
52158CSUPPORT, REAR BUMPER SIDE, NO.2 LH
main52158-48010i200705-201007
52159COVER, REAR BUMPER
main52159-48912i200705-201007
PAINT REQ.
main52159-48913i200705-200901
PAINT REQ.
main52159-48917i201007
PAINT REQ.
main52159-48918i201007
PAINT REQ.
52161BPIECE, REAR BUMPER
main52161-16010i200705-201007
52163APLATE, REAR BUMPER, RH
main52163-48010i200705-200901
52164APLATE, REAR BUMPER, LH
main52164-48010i200705-200901
52169CCOVER, REAR BUMPER, LOWER
main52169-48010i200705-201007
NO PAINT REQ.
main52169-48010i200705-201007
PAINT REQ.
main52169-48010i200705-201007
CVX PACKAGE,PAINT REQ.
main52169-48040i201007-201312
NO PAINT REQ.
52171AREINFORCEMENT, REAR BUMPER, NO.1
main52171-48140i200705-200902
main52171-48200i200902-201003
main52171-48201i201004-201312
52535ARETAINER, REAR BUMPER SIDE, RH
main52535-28020i200705-201007
52575RETAINER, REAR BUMPER SIDE, RH
main52575-48030i200705-201007
main52575-48031i201007
52576RETAINER, REAR BUMPER SIDE, LH
main52576-48030i200705-201007
main52576-48031i201007
52591SEAL, REAR BUMPER SIDE, RH
main52591-48080i200705-201007
main52591-48090i201007
52592SEAL, REAR BUMPER SIDE, LH
main52592-48010i200705-201007
main52592-48020i201007
52615ABSORBER, REAR BUMPER ENERGY
main52615-48110i200705-201007
main52615-48160i201007
5801
6101
7601
8115
8116
7539242030RETAINER, OUTSIDE MOULDING
9010906375
9011906767
9015960444
9015960500
9017810021
9018306019
9018906013
9018906228

32 parts on this diagram · 2 diagrams in section
