CRANKSHAFT & PISTON

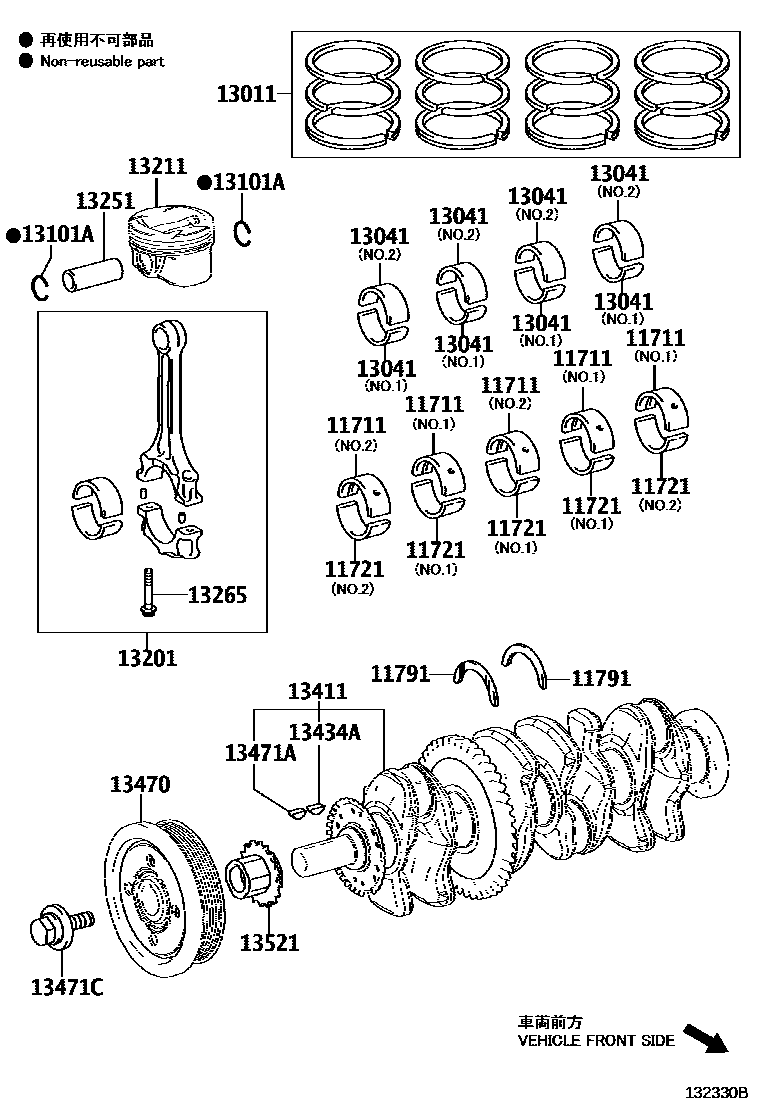

Parts diagram
11711BEARING, CRANKSHAFT
main11071-31060-A1i201509-201908
MARK UPPER 1 LOWER 1,NO.2,REFER R/M
main11071-31060-A2i201509-201908
MARK UPPER 1 LOWER 2,NO.2,REFER R/M
main11071-31060-B2i201509-201908
MARK UPPER 2 LOWER 2,NO.2,REFER R/M
main11071-31060-B3i201509-201908
MARK UPPER 2 LOWER 3,NO.2,REFER R/M
main11071-31060-C3i201509-201908
MARK UPPER 3 LOWER 3,NO.2,REFER R/M
main11071-31060-C4i201509-201908
MARK UPPER 3 LOWER 4,NO.2,REFER R/M
main11071-31060-D4i201509-201908
MARK UPPER 4 LOWER 4,NO.2,REFER R/M
main11071-31060-D5i201509-201908
MARK UPPER 4 LOWER 5,NO.2,REFER R/M
main11071-31060-E5i201509-201908
MARK UPPER 5 LOWER 5,NO.2,REFER R/M
main11701-31100-A1i201509-201908
MARK UPPER 1 LOWER 1,NO.1,REFER R/M
main11701-31100-A2i201509-201908
MARK UPPER 1 LOWER 2,NO.1,REFER R/M
main11701-31100-B2i201509-201908
MARK UPPER 2 LOWER 2,NO.1,REFER R/M
main11701-31100-B3i201509-201908
MARK UPPER 2 LOWER 3,NO.1,REFER R/M
main11701-31100-C3i201509-201908
MARK UPPER 3 LOWER 3,NO.1,REFER R/M
main11701-31100-C4i201509-201908
MARK UPPER 3 LOWER 4,NO.1,REFER R/M
main11701-31100-D4i201509-201908
MARK UPPER 4 LOWER 4,NO.1,REFER R/M
main11701-31100-D5i201509-201908
MARK UPPER 4 LOWER 5,NO.1,REFER R/M
main11701-31100-E5i201509-201908
MARK UPPER 5 LOWER 5,NO.1,REFER R/M
main11711-36040-01i201509-201908
MARK 1,NO.2,REFER R/M
main11711-36040-02i201509-201908
MARK 2,NO.2,REFER R/M
main11711-36040-03i201509-201908
MARK 3,NO.2,REFER R/M
main11711-36040-04i201509-201908
MARK 4,NO.2,REFER R/M
main11711-36050-01i201509-201908
MARK 1,NO.1,REFER R/M
main11711-36050-02i201509-201908
MARK 2,NO.1,REFER R/M
main11711-36050-03i201509-201908
MARK 3,NO.1,REFER R/M
main11711-36050-04i201509-201908
MARK 4,NO.1,REFER R/M
11721BEARING, CRANKSHAFT, NO.2
main11721-36040-01i201509-201908
MARK 1,NO.2,REFER R/M
main11721-36040-02i201509-201908
MARK 2,NO.2,REFER R/M
main11721-36040-03i201509-201908
MARK 3,NO.2,REFER R/M
main11721-36040-04i201509-201908
MARK 4,NO.2,REFER R/M
main11721-36050-01i201509-201908
MARK 1,NO.1,REFER R/M
main11721-36050-02i201509-201908
MARK 2,NO.1,REFER R/M
main11721-36050-03i201509-201908
MARK 3,NO.1,REFER R/M
main11721-36050-04i201509-201908
MARK 4,NO.1,REFER R/M
11791WASHER, CRANKSHAFT THRUST, UPPER
main11791-36020i201509-201908
STD
13011RING SET, PISTON
main13011-31230i201509-201908
STD
main13011-36100i201509-201704
STD
main13011-36101i201705-202007
STD
main13011-36190i202007
STD,TAIWAN SPEC
main13011-36190i202007
STD,HONG KONG SPEC
main13011-36190i202007
STD,MACAO SPEC
main13011-36190i202007
STD
main13011-36190i202107
STD,SINGAPORE SPEC
13041BEARING, CONNECTING ROD
main13041-31100-01i201509-201908
MARK 1
main13041-31100-02i201509-201908
MARK 2
main13041-31100-03i201509-201908
MARK 3
main13041-31100-04i201509-201908
MARK 4
main13281-36021-01i201509-201908
MARK 1,NO.1,REFER R/M
main13281-36021-02i201509-201908
MARK 2,NO.1,REFER R/M
main13281-36021-03i201509-201908
MARK 3,NO.1,REFER R/M
main13281-36030-01i201509-201908
MARK 1,NO.2,REFER R/M
main13281-36030-02i201509-201908
MARK 2,NO.2,REFER R/M
main13281-36030-03i201509-201908
MARK 3,NO.2,REFER R/M
13101PISTON SUB-ASSY, W/PIN
main13101-31170-A0i201602-201701
STD,MARK A,RH BANK
main13101-31170-B0i201602-201701
STD,MARK B,RH BANK
main13101-31170-C0i201602-201701
STD,MARK C,RH BANK
main13101-31171-A0i201702-201908
STD,MARK A,RH BANK
main13101-31171-B0i201702-201908
STD,MARK B,RH BANK
main13101-31171-C0i201702-201908
STD,MARK C,RH BANK
main13101-31180-A0i201602-201701
STD,MARK A,RH BANK
main13101-31180-B0i201602-201701
STD,MARK B,RH BANK
main13101-31180-C0i201602-201701
STD,MARK C,RH BANK
main13101-31181-A0i201702-201908
STD,MARK A,RH BANK
main13101-31181-B0i201702-201908
STD,MARK B,RH BANK
main13101-31181-C0i201702-201908
STD,MARK C,RH BANK
13101ARING, HOLE SNAP(FOR PISTON PIN)
main90520-22025i201509-201908
main90520-23067i201509-201908
13201ROD SUB-ASSY, CONNECTING
main13201-39275-A0i201509-202110
MARK A,REFER REPAIR MANUAL
main13201-39275-B0i201509-202110
MARK B,REFER REPAIR MANUAL
main13201-39275-C0i201509-202110
MARK C,REFER REPAIR MANUAL
main13201-39285-A0i201509-201908
MARK A,REFER REPAIR MANUAL
main13201-39285-B0i201509-201908
MARK B,REFER REPAIR MANUAL
main13201-39285-C0i201509-201908
MARK C,REFER REPAIR MANUAL
main13201-39315-A0i202110
MARK A,REFER REPAIR MANUAL
main13201-39315-B0i202110
MARK B,REFER REPAIR MANUAL
main13201-39315-C0i202110
MARK C,REFER REPAIR MANUAL
13211PISTON
main13211-31150-A0i201509-201602
MARK A,RH BANK
main13211-31150-B0i201509-201602
MARK B,RH BANK
main13211-31150-C0i201509-201602
MARK C,RH BANK
main13211-31160-A0i201510-201602
MARK A,RH BANK
main13211-31160-B0i201510-201602
MARK B,RH BANK
main13211-31160-C0i201510-201602
MARK C,RH BANK
main13211-36130-A0i201509-202007
MARK A,REFER REPAIR MANUAL
main13211-36130-B0i201509-202007
MARK B,REFER REPAIR MANUAL
main13211-36130-C0i201509-202007
MARK C,REFER REPAIR MANUAL
main13211-36200-A0i201908
HONG KONG SPEC,MARK A,REFER REPAIR MANUAL
main13211-36200-A0i201809-202007
BEIJING SPEC,MARK A,REFER REPAIR MANUAL
main13211-36200-A0i201908
MACAO SPEC,MARK A,REFER REPAIR MANUAL
main13211-36200-A0i202007
MARK A,REFER REPAIR MANUAL
main13211-36200-A0i202007
TAIWAN SPEC,MARK A,REFER REPAIR MANUAL
main13211-36200-A0i202107
SINGAPORE SPEC,MARK A,REFER REPAIR MANUAL
main13211-36200-B0i202007
TAIWAN SPEC,MARK B,REFER REPAIR MANUAL
main13211-36200-B0i202007
MARK B,REFER REPAIR MANUAL
main13211-36200-B0i201908
MACAO SPEC,MARK B,REFER REPAIR MANUAL
main13211-36200-B0i201908
HONG KONG SPEC,MARK B,REFER REPAIR MANUAL
main13211-36200-B0i201809-202007
BEIJING SPEC,MARK B,REFER REPAIR MANUAL
main13211-36200-B0i202107
SINGAPORE SPEC,MARK B,REFER REPAIR MANUAL
main13211-36200-C0i201908
MACAO SPEC,MARK C,REFER REPAIR MANUAL
main13211-36200-C0i201908
HONG KONG SPEC,MARK C,REFER REPAIR MANUAL
main13211-36200-C0i202007
MARK C,REFER REPAIR MANUAL
main13211-36200-C0i202007
TAIWAN SPEC,MARK C,REFER REPAIR MANUAL
main13211-36200-C0i202107
SINGAPORE SPEC,MARK C,REFER REPAIR MANUAL
main13211-36200-C0i201809-202007
BEIJING SPEC,MARK C,REFER REPAIR MANUAL
main13221-31100-A0i201509-201602
MARK A,LH BANK
main13221-31100-B0i201509-201602
MARK B,LH BANK
main13221-31100-C0i201509-201602
MARK C,LH BANK
main13221-31110-A0i201510-201602
MARK A,LH BANK
main13221-31110-B0i201510-201602
MARK B,LH BANK
main13221-31110-C0i201510-201602
MARK C,LH BANK
13251PIN, PISTON
main13251-28020-A0i201509-201602
MARK A
main13251-28020-B0i201509-201602
MARK B
main13251-28020-C0i201509-201602
MARK C
main13251-36020-A0i201509-201908
MARK A,REFER REPAIR MANUAL
main13251-36020-B0i201509-201908
MARK B,REFER REPAIR MANUAL
main13251-36020-C0i201509-201908
MARK C,REFER REPAIR MANUAL
13265BOLT, CONNECTING ROD
main13265-28010i201509-201901
main13265-28020i201901-201908
main13265-36010i201509-202204
13411CRANKSHAFT
main13401-31070i201509-201908
main13401-36060i201509-202110
main13401-36120i202110
13434AKEY(FOR OIL PUMP DRIVE SPLINE)
main95161-30516i201509-201908
13470PULLEY ASSY, CRANKSHAFT
main13470-36050i201509-201908
13471PULLEY, CRANKSHAFT
main13470-31060i201509-201908
main13470-31080i201510-201908
13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)
main95161-30516i201509-201908
13471CBOLT(FOR CRANKSHAFT PULLEY SET)
main90119-16020i201509-201908
13521GEAR OR SPROCKET, CRANKSHAFT TIMING
main13521-31070i201509-201908
main13521-36010i201509-201908

18 parts on this diagram · 2 diagrams in section
