FRONT BUMPER & BUMPER STAY

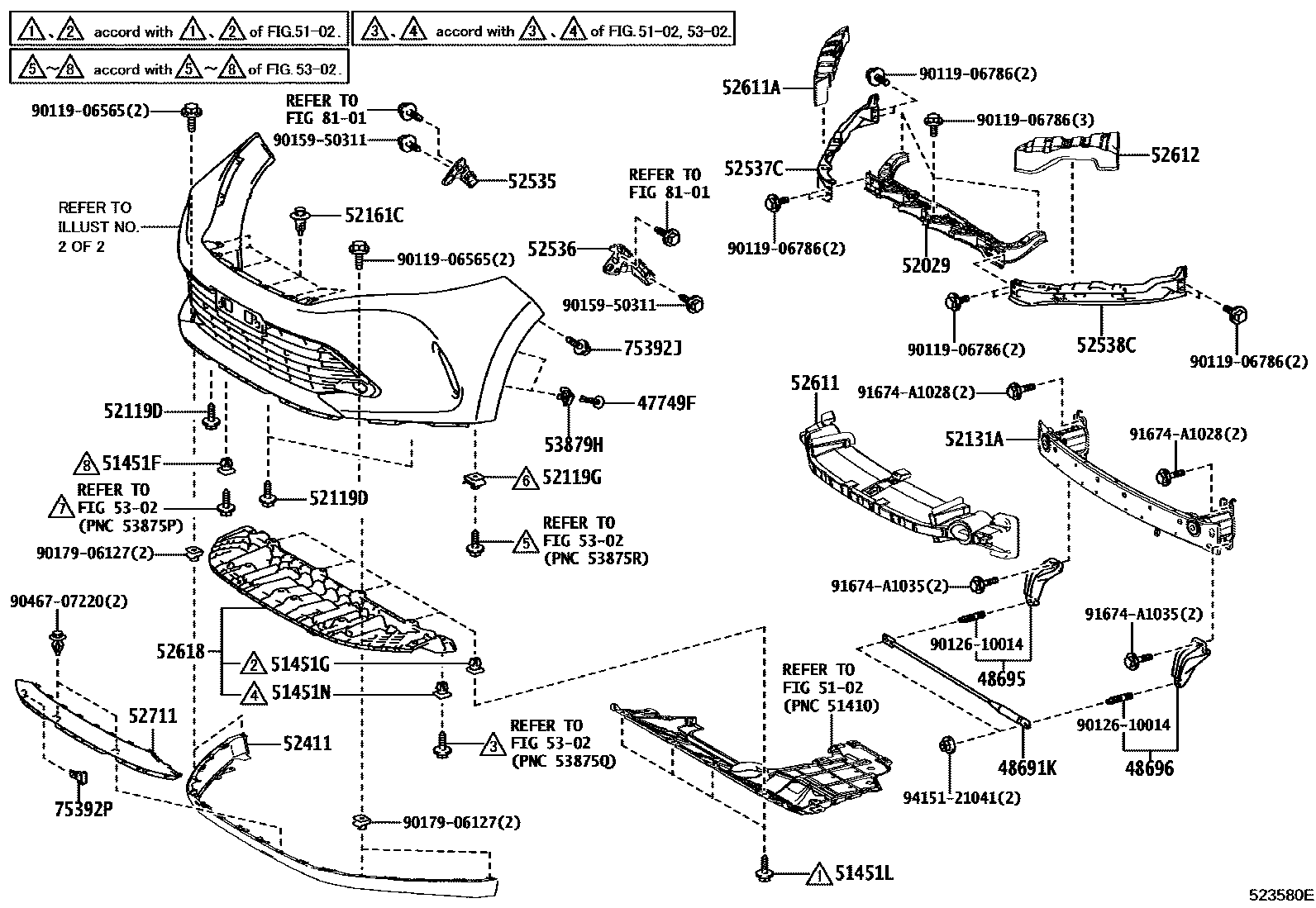

Parts diagram
47749FCLIP, PIN HOLD
main47749-50090i201705
48691KDAMPER, SUSPENSION TOWER
main48691-48040i201705-202005
48695BRACKET, TOWER BAR, RH
main48695-48020i201705-202005
48696BRACKET, TOWER BAR, LH
main48696-48020i201705-202005
5102
51451FGROMMET, NO.1
main90189-06237i201705-202005
51451GGROMMET, NO.2
main90189-06237i201705-202005
51451LBOLT, NO.1
main90119-06767i201705-202005
51451NGROMMET, NO.3
main90189-06237i201705-202005
52029REINFORCEMENT SUB-ASSY, FRONT BUMPER, UPPER
main52029-48010i201705
52119DSCREW, NO.1
main90159-60602i201705-201907
main90159-60623i201908-202005
52119GCLIP, NO.1
main90467-05114i201705-202005
52131AREINFORCEMENT, FRONT BUMPER
main52021-48090i201705-202005
52161CPIECE, FRONT BUMPER
main52161-16010i201705
52411GUARD, FRONT BUMPER
main52411-48050i201705
52535RETAINER, FRONT BUMPER SIDE, RH
main52535-48040i201705
52536RETAINER, FRONT BUMPER SIDE, LH
main52536-48030i201705
52537CRETAINER, FRONT BUMPER SIDE, NO.2 RH
main52537-48040i201705
52538CRETAINER, FRONT BUMPER SIDE, NO.2 LH
main52538-48040i201705
52611ABSORBER, FRONT BUMPER ENERGY
main52614-48050i201705
52611AABSORBER, FRONT BUMPER ENERGY, RH
main52611-48210i201705
52612ABSORBER, FRONT BUMPER ENERGY, LH
main52612-48050i201705
52618ABSORBER, FRONT BUMPER, LOWER
main52618-48030i201705
52711MOULDING, FRONT BUMPER
main52701-48010i201705
NO PAINT REQ.
5302
53879HRETAINER, FRONT FENDER LINER
main53879-30050i201705
75392JRETAINER, OUTSIDE MOULDING
main75392-42030i201705
75392PRETAINER, OUTSIDE MOULDING, NO.3
main75392-35220i201705
8101
9011906565
9011906786
9012610014
9015950311
9017906127
9046707220
91674A1028
91674A1035
9415121041

38 parts on this diagram · 2 diagrams in section
