E
EPC Data

WIRING & CLAMP

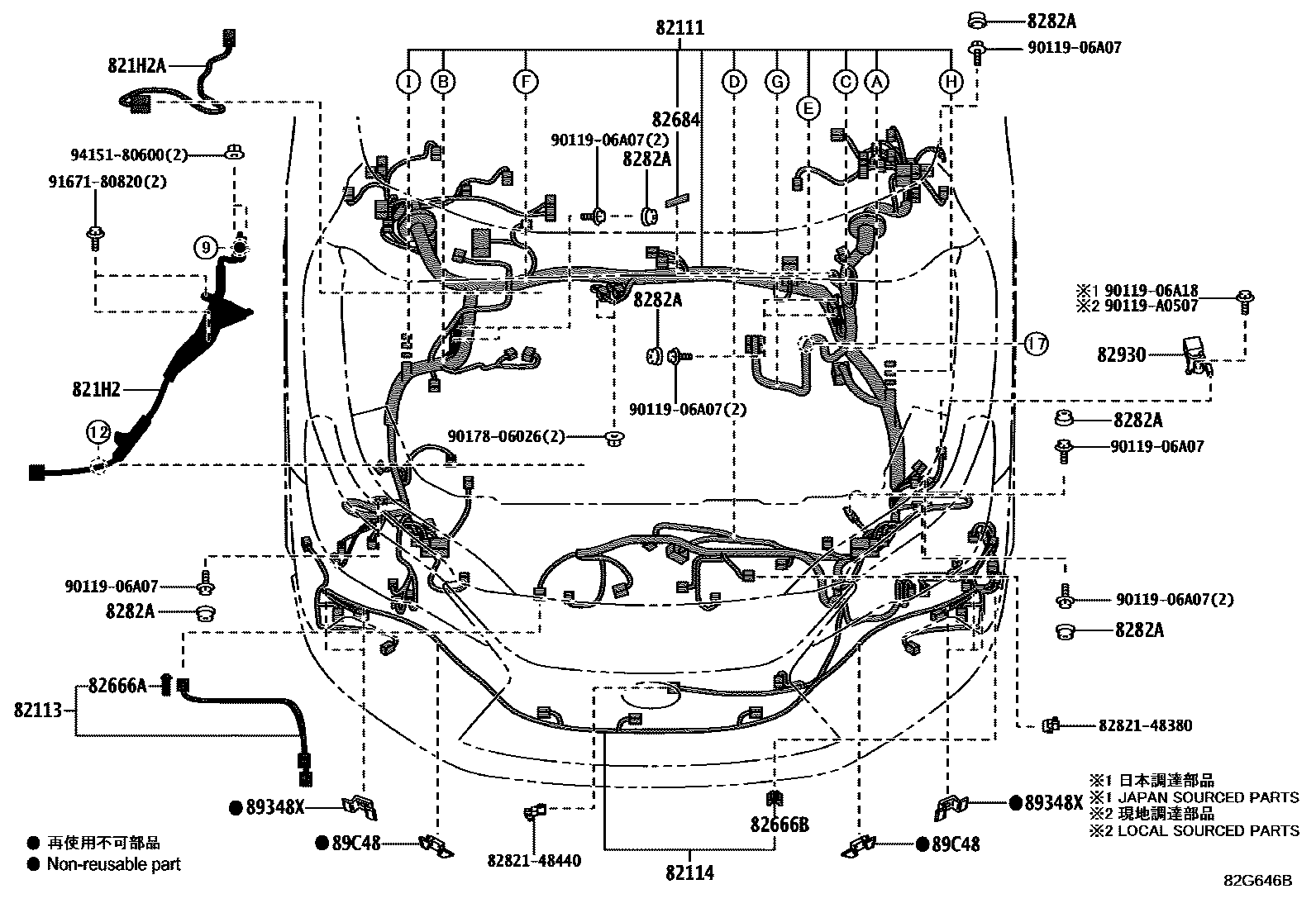

Parts diagram
82111WIRE, ENGINE ROOM MAIN
main82111-4DL50i202211-202308
main82111-4DL51i202308
main82111-4DL60i202211-202308
GEORGIA SPEC
main82111-4DL60i202211-202308
AZERBAIJAN SPEC
main82111-4DL61i202308-202410
AZERBAIJAN SPEC
main82111-4DL61i202308-202410
GEORGIA SPEC
main82111-4DM00i202211-202308
main82111-4DM01i202308-202410
main82111-4DM20i202211-202308
main82111-4DM21i202308-202410
main82111-4DM40i202211-202308
main82111-4DM41i202308
main82111-4DM70i202211-202308
main82111-4DM71i202308-202410
main82111-4DM90i202211-202308
BRAZIL SPEC
main82111-4DM91i202308-202410
BRAZIL SPEC
main82111-4DN20i202211-202308
main82111-4DN21i202308-202410
main82111-4DN50i202211-202308
main82111-4DN51i202308-202410
main82111-4DN70i¥201,000202211-202308
main82111-4DN71i¥202,000202308-202410
main82111-4DQ40i¥201,000202211-202308
main82111-4DQ41i¥202,000202308-202410
main82111-4DT30i202410
main82111-4DT60i202410
GEORGIA SPEC&ANTI-THEFT SYSTEM-WITH(*IM&ALARM&SIREN&*IS&TILT)
main82111-4DT60i202410
AZERBAIJAN SPEC
main82111-4DT90i202410
main82111-4DU20i202410
main82111-4DU40i202410
BRAZIL SPEC&ADVANCED PARK-WITH
main82111-4DU50i202410
main82111-4DU80i202410
main82111-4DU90i202410
main82111-4DV30i202410
82113WIRE, ENGINE ROOM, NO.3
main82113-48090i¥1,430202211
NORWAY SPEC&COLD AREA SPEC
main82113-48090i¥1,430202211
DENMARK SPEC&COLD AREA SPEC
main82113-48090i¥1,430202211
ICELAND SPEC&COLD AREA SPEC
main82113-48090i¥1,430202211
RUSSIA SPEC&COLD AREA SPEC
main82113-48090i¥1,430202211
SWEDEN,BALTIC STATES SPEC&COLD AREA SPEC
main82113-48090i¥1,430202211
FINLAND SPEC&COLD AREA SPEC
main82113-48100i¥1,070202211
ARMENIA SPEC
main82113-48100i¥1,070202211
BELARUS SPEC
main82113-48100i¥1,070202211
KAZAKHSTAN SPEC
main82113-48100i¥1,070202211
UKRAINE SPEC
main82113-48100i¥1,070202211
AZERBAIJAN SPEC
main82113-48100i¥1,070202211
GEORGIA SPEC
main82113-48100i¥1,070202211
MONGOLIA SPEC
main82113-48100i¥1,070202211
MOLDOVA SPEC
main82113-48100i¥1,070202211
KYRGYZSTAN SPEC
82114WIRE, ENGINE ROOM, NO.4
main82114-48230i¥6,500202211
HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHS)
main82114-48230i¥6,500202211
F SPORT&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)
main82114-48230i¥6,500202211
F SPORT&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHS)
main82114-48260i202211
main82114-48280i202211
F SPORT
821H2WIRE, HV AIR CONDITIONER
main821H2-30060i¥11,700202410
main821H2-42030i¥9,000202211
main821H2-48040i¥7,700202211
main821H2-78010i¥11,700202211-202410
821H2AWIRE, HIGH VOLTAGE AIR CONDITIONER
main821H2-48050i¥4,640202211
82666AHOLDER, CONNECTOR NO.2
main82666-42020i¥160202211
82666BHOLDER, CONNECTOR NO.3
main82666-21040i¥60202211
82684LABEL, CUT HIGH VOLTAGE ELECTRICITY
main82684-48010i¥170202410
BACK MONITOR-WITH(*PVM & CAMERA CLEANER)&REAR & REAR SIDE MONITOR-WITH(*BSM&*ARFHL&*LC & SAFE EXIT ASSIST)&ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main82684-48010i¥170202410
REAR & REAR SIDE MONITOR-WITH(*BSM&*ARFHL&*LC & SAFE EXIT ASSIST)
main82684-48010i¥170202410
KAZAKHSTAN SPEC&COLD AREA SPEC&ANTI-THEFT SYSTEM-WITH(*IM&ALARM&SIREN&*IS&TILT)
main82684-48010i¥170202410
KYRGYZSTAN SPEC&COLD AREA SPEC&ANTI-THEFT SYSTEM-WITH(*IM&ALARM&SIREN&*IS&TILT)
main82684-48010i¥170202410
UKRAINE SPEC&COLD AREA SPEC&ANTI-THEFT SYSTEM-WITH(*IM&ALARM&SIREN&*IS&TILT)
main82684-48010i¥170202410
MONGOLIA SPEC&COLD AREA SPEC&ANTI-THEFT SYSTEM-WITH(*IM&ALARM&SIREN&*IS&TILT)&REAR& REAR SIDE MONITOR-WITH(*BSM & SAFE EXIT ASSIST)
main82684-48010i¥170202410
BACK MONITOR-WITH(*PVM & CAMERA CLEANER)&REAR & REAR SIDE MONITOR-WITH(*BSM & *ARFHL & SAFE EXIT ASSIST)
main82684-48010i¥170202410
BACK MONITOR-WITH(*PVM & CAMERA CLEANER)&REAR & REAR SIDE MONITOR-WITH(*BSM & *ARFHL & SAFE EXIT ASSIST)&ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main82684-48010i¥170202211-202410
UKRAINE SPEC&COLD AREA SPEC
main82684-48010i¥170202211-202410
MONGOLIA SPEC&COLD AREA SPEC
main82684-48010i¥170202211
MOLDOVA SPEC&COLD AREA SPEC
8282ACAP, EARTH BOLT, NO.1
main8282A-52010i¥60202309-202410
BACK MONITOR-WITH(*PVM & CAMERA CLEANER)&REAR & REAR SIDE MONITOR-WITH(*BSM&*ARFHL&*LC & SAFE EXIT ASSIST)&ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8282A-52010i¥60202211-202309
ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8282A-52010i¥60202309-202410
ANTI-THEFT SYSTEM-WITH(IMMOBILIZER&ALARM&SIREN&*IS)
main8282A-52010i¥60202309-202410
BACK MONITOR-WITH(*PVM & CAMERA CLEANER)&REAR & REAR SIDE MONITOR-WITH(*BSM & *ARFHL & SAFE EXIT ASSIST)&ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8282A-52010i¥60202309-202410
SERBIA SPEC&BACK MONITOR-WITH(*PVM & CAMERA CLEANER)&REAR & REAR SIDE MONITOR-WITH(*BSM & SAFE EXIT ASSIST)&ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8282A-52010i¥60202309-202410
ANTI-THEFT SYSTEM-WITH(IMMOBILIZER&ALARM&SIREN&*IS)&BACK MONITOR-WITH(*PVM & CAMERA CLEANER)&REAR & REAR SIDE MONITOR-WITH(*BSM & *ARFHL & SAFE EXIT ASSIST)
main8282A-52010i¥60202309-202410
ANTI-THEFT SYSTEM-WITH(IMMOBILIZER&ALARM&SIREN&*IS)&BACK MONITOR-WITH(*PVM & CAMERA CLEANER)&REAR & REAR SIDE MONITOR-WITH(*BSM & *ARFHL & SAFE EXIT ASSIST)&ADVANCE
main8282A-52010i¥60202309-202410
ANTI-THEFT SYSTEM-WITH(IMMOBILIZER&ALARM&SIREN&*IS)&BACK MONITOR-WITH(*PVM & CAMERA CLEANER)&REAR & REAR SIDE MONITOR-WITH(*BSM&*ARFHL&*LC & SAFE EXIT ASSIST)&ADVAN
main8282A-52010i¥60202309-202410
ANTI-THEFT SYSTEM-WITH(IMMOBILIZER&ALARM&SIREN&*IS)&REAR & REAR SIDE MONITOR-WITH(*BSM&*ARFHL&*LC & SAFE EXIT ASSIST)
main8282A-52010i¥60202211
main8282A-52010i¥60202410
BACK MONITOR-WITH(*PVM & CAMERA CLEANER)&ADVANCED PARK-WITH(REMOTE CONTROL FUNCTION)
main8282A-52010i¥60202410
BRAZIL SPEC&ADVANCED PARK-WITH
main8282A-52010i¥60202410
BELARUS SPEC&COLD AREA SPEC&ANTI-THEFT SYSTEM-WITH(*IM&ALARM&SIREN&*IS&TILT)
main8282A-52010i¥60202410
KAZAKHSTAN SPEC&COLD AREA SPEC&ANTI-THEFT SYSTEM-WITH(*IM&ALARM&SIREN&*IS&TILT)
main8282A-52010i¥60202410
MONGOLIA SPEC&COLD AREA SPEC&ANTI-THEFT SYSTEM-WITH(*IM&ALARM&SIREN&*IS&TILT)&REAR& REAR SIDE MONITOR-WITH(*BSM & SAFE EXIT ASSIST)
main8282A-52010i¥60202410
KYRGYZSTAN SPEC&COLD AREA SPEC&ANTI-THEFT SYSTEM-WITH(*IM&ALARM&SIREN&*IS&TILT)
main8282A-52010i¥60202410
UKRAINE SPEC&COLD AREA SPEC&ANTI-THEFT SYSTEM-WITH(*IM&ALARM&SIREN&*IS&TILT)
82930CONDENSER ASSY, WIRING HARNESS, NO.1
main82930-48050i¥4,540202211
89348XCLIP, ULTRASONIC SENSOR, FRONT
main89348-50050i¥260202211
F SPORT
main89348-50050i¥260202211
F SPORT&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHS)
main89348-50050i¥260202211
F SPORT&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHS)&ADVANCED PARK-WITH
main89348-50050i¥260202211
F SPORT&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)
main89348-50050i¥260202211
F SPORT&HEADLAMP-LED TRIPLE BEAM TYPE & WITH(*AHB)&ADVANCED PARK-WITH
main89348-50050i¥260202211
F SPORT&ADVANCED PARK-WITH
89C48CLIP, ULTRASONIC SENSOR, FRONT NO.2
main89348-50140i¥200202211
8282148380RETAINER, HEADLAMP HARNESS
8282148440RETAINER, HEADLAMP HARNESS
main82821-48440¥210
9011906A07
main90119-06A07¥60
9011906A18
main90119-06A18¥80
90119A0507
9017806026
main90178-06026¥80
9167180820
main91671-80820¥80
9415180600
main94151-80600¥60

20 parts on this diagram · 59 diagrams in section
