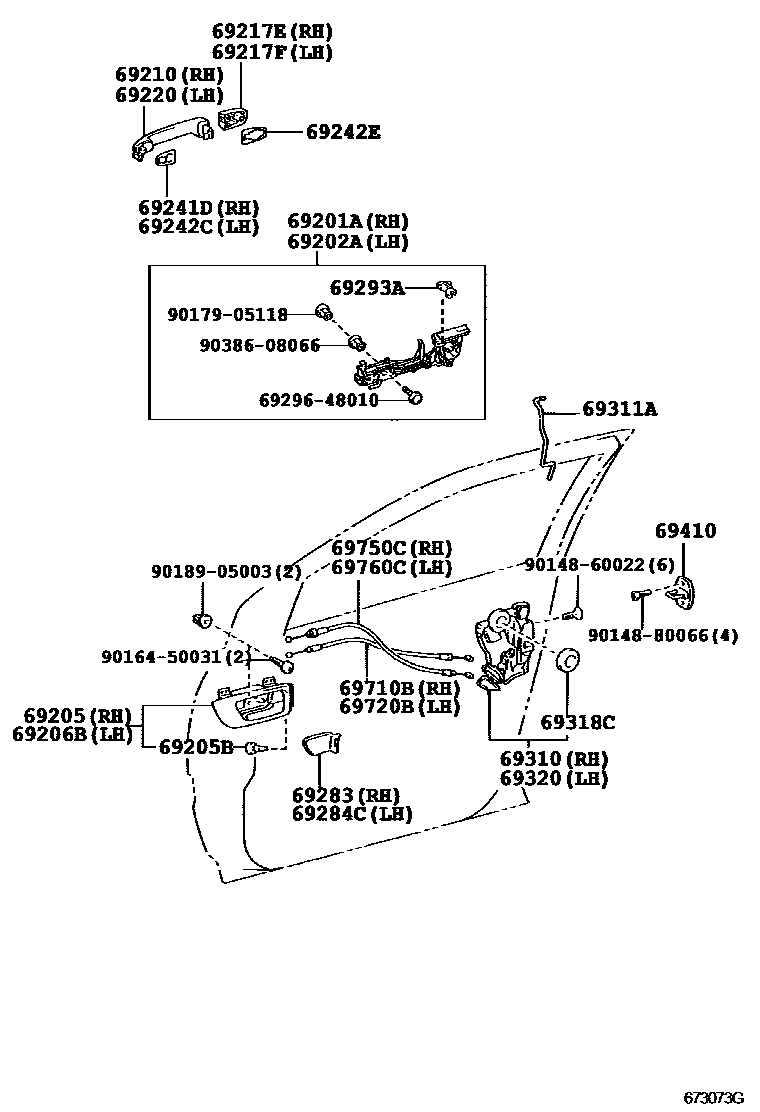

FRONT DOOR LOCK & HANDLE

69201AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, RH
69202AFRAME SUB-ASSY, FRONT DOOR OUTSIDE HANDLE, LH
69205HANDLE SUB-ASSY, FRONT DOOR INSIDE, RH
IVORY,TRIM0#
LT.GRAY,TRIM1#
BLACK,TRIM2#
LUXURY PACKAGE,IVORY,TRIM0#
LT.GRAY,TRIM1#
BLACK,TRIM2#
69205BCUSHION(FOR FRONT DOOR INSIDE HANDLE)
69206BHANDLE SUB-ASSY, FRONT DOOR INSIDE, LH
IVORY,TRIM0#
LT.GRAY,TRIM1#
BLACK,TRIM2#
LUXURY PACKAGE&ILLUMINATED ENTRY SYSTEM-W(INSIDE HANDLE,SCUFF,LEG,IVORY,TRIM0#
LUXURY PACKAGE&ILLUMINATED ENTRY SYSTEM-W(INSIDE HANDLE,SCUFF,LEG,LT.GRAY,TRIM1#
LUXURY PACKAGE&ILLUMINATED ENTRY SYSTEM-W(INSIDE HANDLE,SCUFF,LEG,BLACK,TRIM2#
69210HANDLE ASSY, FRONT DOOR, OUTSIDE RH
PLATED
WHITE PEARL CS.,062
SILVER ME.,1C0
DK.GRAY MC.,1E0
BLACK,202
BEIGE ME.,4R4
LT.OLIVE M.M.,6T1
DK.GREEN MC.,6T3
LT.BLUE ME.,8R6
DK.BLUE M.M.,8R7
LT.BLUE M.M.,8R8
69217ECOVER, FRONT DOOR OUTSIDE HANDLE, RH
WHITE PEARL CS.,062
SILVER ME.,1C0
DK.GRAY MC.,1E0
BLACK,202
BEIGE ME.,4R4
LT.OLIVE M.M.,6T1
DK.GREEN MC.,6T3
LT.BLUE ME.,8R6
DK.BLUE M.M.,8R7
LT.BLUE M.M.,8R8
*CR
*CR
WHITE PEARL CS.,062
SILVER ME.,1C0
DK.GRAY MC.,1E0
BLACK,202
BEIGE ME.,4R4
LT.OLIVE M.M.,6T1
DK.GREEN MC.,6T3
LT.BLUE ME.,8R6
DK.BLUE M.M.,8R7
LT.BLUE M.M.,8R8
69217FCOVER, FRONT DOOR OUTSIDE HANDLE, LH
WHITE PEARL CS.,062
SILVER ME.,1C0
DK.GRAY MC.,1E0
BLACK,202
BEIGE ME.,4R4
LT.OLIVE M.M.,6T1
DK.GREEN MC.,6T3
LT.BLUE ME.,8R6
DK.BLUE M.M.,8R7
LT.BLUE M.M.,8R8
*CR
*CR
WHITE PEARL CS.,062
SILVER ME.,1C0
DK.GRAY MC.,1E0
BLACK,202
BEIGE ME.,4R4
LT.OLIVE M.M.,6T1
DK.GREEN MC.,6T3
LT.BLUE ME.,8R6
DK.BLUE M.M.,8R7
LT.BLUE M.M.,8R8
69220HANDLE ASSY, FRONT DOOR OUTSIDE, LH
PLATED
WHITE PEARL CS.,062
SILVER ME.,1C0
DK.GRAY MC.,1E0
BLACK,202
BEIGE ME.,4R4
LT.OLIVE M.M.,6T1
DK.GREEN MC.,6T3
LT.BLUE ME.,8R6
DK.BLUE M.M.,8R7
LT.BLUE M.M.,8R8
69241DPAD, FRONT DOOR OUTSIDE HANDLE, RH
69242CPAD, FRONT DOOR OUTSIDE HANDLE, LH
69242EPAD, FRONT DOOR OUTSIDE HANDLE, REAR
69283PLUG, FRONT DOOR INSIDE HANDLE BEZEL, RH
IVORY,TRIM0#
LT.GRAY,TRIM1#
BLACK,TRIM2#
69284CPLUG, FRONT DOOR INSIDE HANDLE BEZEL, LH
IVORY,TRIM0#
LT.GRAY,TRIM1#
BLACK,TRIM2#
69293ASNAP, FRONT DOOR OUTSIDE HANDLE
WHITE
YELLOW
69311AROD, FRONT DOOR LOCK OPEN, RH
69318CSEAL, DOOR LOCK WIRING HARNESS
69410PLATE ASSY, FRONT DOOR LOCK STRIKER
69710BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, RH
69720BCABLE ASSY, FRONT DOOR LOCK REMOTE CONTROL, LH
69750CCABLE ASSY, FRONT DOOR INSIDE LOCKING, RH
69760CCABLE ASSY, FRONT DOOR INSIDE LOCKING LH
6929648010SCREW, DOOR INSIDE HANDLE
main69296-48010
9014860022
main90148-60022
9014880066
main90148-80066
9016450031
main90164-50031
9017905118
main90179-05118
9018905003
main90189-05003
9038608066
main90386-08066
31 parts on this diagram · 1 diagram in section
