FUEL INJECTION SYSTEM

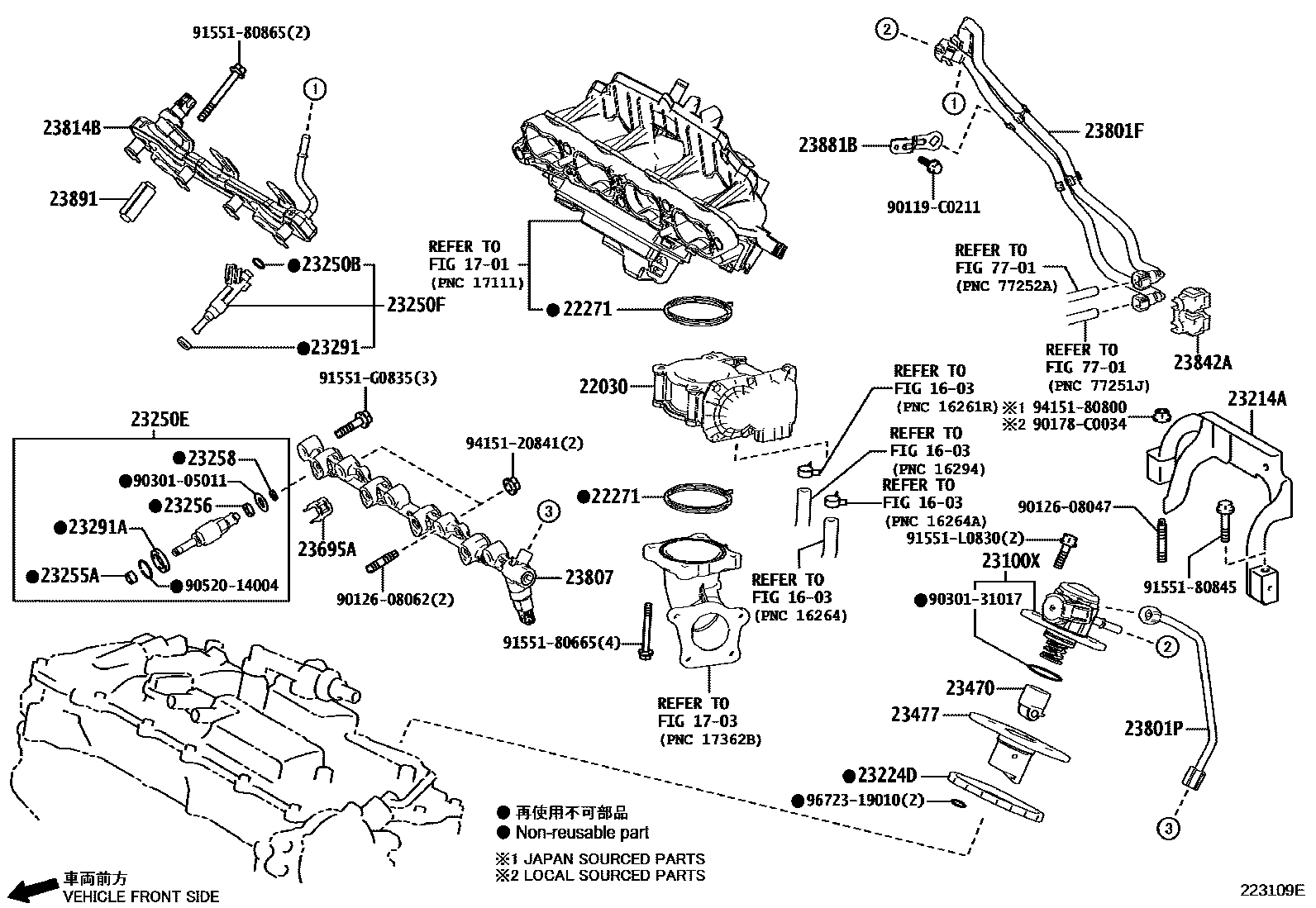

Parts diagram
1603
1701
1703
22030BODY ASSY, THROTTLE W/THROTTLE POSITION SENSOR
main22030-31030i201503-201710
main22030-36040i201503-201803
22271GASKET, THROTTLE BODY
main22271-31040i201503-201710
main22271-36040i201503-201803
23100XPUMP ASSY, FUEL (ENGINE ROOM SIDE)
main23101-36080i201503-202004
main23101-36110i202004
23214APROTECTOR, FUEL PUMP
main23214-0V020i201911
main23214-36030i201503-201504
main23214-36031i201504-201610
main23214-36032i201610-201910
23224DGASKET, FUEL PUMP SPACER
main23224-36020i201503-201803
23250INJECTOR ASSY, FUEL
main23209-31090i201503-201710
23250BRING, O(FOR FUEL INJECTOR)
main90301-07033i201503-201710
main90301-07037i201503-201803
main90301-07037i202004
(J)
main90301-C0072i202004
(L)
23250EINJECTOR ASSY, FUEL(FOR DIRECT)
main23209-36030-01i201503-202004
MARK 1,REFER REPAIR MANUAL
main23209-36030-02i201503-202004
MARK 2,REFER REPAIR MANUAL
main23209-36030-03i201503-202004
MARK 3,REFER REPAIR MANUAL
main23209-36080-01i202004
MARK 1,REFER REPAIR MANUAL
main23209-36080-02i202004
MARK 2,REFER REPAIR MANUAL
main23209-36080-03i202004
MARK 3,REFER REPAIR MANUAL
main23209-36080-04i202004
MARK 4,REFER REPAIR MANUAL
main23209-36080-05i202004
MARK 5,REFER REPAIR MANUAL
main23209-36080-06i202004
MARK 6,REFER REPAIR MANUAL
main23209-36080-07i202004
MARK 7,REFER REPAIR MANUAL
main23209-36080-08i202004
MARK 8,REFER REPAIR MANUAL
main23209-36080-09i202004
MARK 9,REFER REPAIR MANUAL
main23209-36040-01i201810-201909
EXHAUST EMISSION CONTROL-CHINA 6,MARK 1,REFER REPAIR MANUAL
main23209-36040-02i201810-201909
EXHAUST EMISSION CONTROL-CHINA 6,MARK 2,REFER REPAIR MANUAL
main23209-36040-03i201810-201909
EXHAUST EMISSION CONTROL-CHINA 6,MARK 3,REFER REPAIR MANUAL
main23209-36040-04i201810-201909
EXHAUST EMISSION CONTROL-CHINA 6,MARK 4,REFER REPAIR MANUAL
main23209-36040-05i201810-201909
EXHAUST EMISSION CONTROL-CHINA 6,MARK 5,REFER REPAIR MANUAL
main23209-36040-06i201810-201909
EXHAUST EMISSION CONTROL-CHINA 6,MARK 6,REFER REPAIR MANUAL
main23209-36040-07i201810-201909
EXHAUST EMISSION CONTROL-CHINA 6,MARK 7,REFER REPAIR MANUAL
main23209-36040-08i201810-201909
EXHAUST EMISSION CONTROL-CHINA 6,MARK 8,REFER REPAIR MANUAL
main23209-36040-09i201810-201909
EXHAUST EMISSION CONTROL-CHINA 6,MARK 9,REFER REPAIR MANUAL
main23209-36041-01i201909-202004
EXHAUST EMISSION CONTROL-CHINA 6,MARK 1,REFER REPAIR MANUAL
main23209-36041-02i201909-202004
EXHAUST EMISSION CONTROL-CHINA 6,MARK 2,REFER REPAIR MANUAL
main23209-36041-03i201909-202004
EXHAUST EMISSION CONTROL-CHINA 6,MARK 3,REFER REPAIR MANUAL
main23209-36041-04i201909-202004
EXHAUST EMISSION CONTROL-CHINA 6,MARK 4,REFER REPAIR MANUAL
main23209-36041-05i201909-202004
EXHAUST EMISSION CONTROL-CHINA 6,MARK 5,REFER REPAIR MANUAL
main23209-36041-06i201909-202004
EXHAUST EMISSION CONTROL-CHINA 6,MARK 6,REFER REPAIR MANUAL
main23209-36041-07i201909-202004
EXHAUST EMISSION CONTROL-CHINA 6,MARK 7,REFER REPAIR MANUAL
main23209-36041-08i201909-202004
EXHAUST EMISSION CONTROL-CHINA 6,MARK 8,REFER REPAIR MANUAL
main23209-36041-09i201909-202004
EXHAUST EMISSION CONTROL-CHINA 6,MARK 9,REFER REPAIR MANUAL
23250FINJECTOR ASSY, FUEL(FOR PORT)
main23209-39275i201503-202004
main23209-39315i202004
23255ASEAL, FUEL INJECTOR
main23255-31020i201503-201901
main23255-31030i201902
23256RING, FUEL INJECTOR BACK-UP, NO.1
main23256-25010i201902
main23256-31010i201503-201901
23258RING, FUEL INJECTOR BACK-UP, NO.3
main23258-36010i201503-202004
main23258-47030i202004
main23258-31020i201810-202004
EXHAUST EMISSION CONTROL-CHINA 6
23291INSULATOR, INJECTOR VIBRATION
main23291-23010i201503-201710
main23291-28020i201503-201803
23291AINSULATOR, INJECTOR VIBRATION
main23291-31020i201503-201803
23470LIFTER ASSY, FUEL PUMP
main23470-36020i201503-201803
23477GUIDE, FUEL PUMP LIFTER
main23477-36020i201503-201803
23695ACLAMP, NOZZLE HOLDER
main23695-31020i201503-202004
main23695-36010i202004
main23695-70010i201810-202004
EXHAUST EMISSION CONTROL-CHINA 6
23801FHOSE, FUEL, NO.1
main23801-0V020i201503-201707
main23801-0V021i201708-201904
main23801-0V072i202004
main23801-0V071i201810-201904
EXHAUST EMISSION CONTROL-CHINA 6
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-36030i201503-201504
main23801-36031i201505-201803
23807PIPE SUB-ASSY, FUEL DELIVERY
main23800-36020i201503-201505
main23800-36050i201505-202004
main23800-36060i202004
main23870-31010i201503-201710
23814BPIPE, FUEL DELIVERY
main23800-36030i201503-201803
23842ACLAMP, FUEL PIPE, NO.2(FOR EFI)
main23842-0P070i201503-201711
main23842-0V030i201503-201803
23881BBRACKET, FUEL HOSE
main23881-0V110i201503-201803
23891SPACER, FUEL DELIVERY
main23891-36030i201503-201803
7701
90119C0211
9012608047
9012608062
90178C0034
9030105011
9030131017
9052014004
9155180665
9155180845
9155180865
91551G0835
91551L0830
9415120841
9415180800
9672319010

43 parts on this diagram · 3 diagrams in section
